Verdrahtung
#
18
4.2
Anschluss der Messeinheit
4.2.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Messgerät geöffnet wird.
Gerät nicht unter Spannung installieren bzw. verdrahten.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsener-
gie angelegt wird, ausser wenn besondere Schutzmassnahmen getroffen wurden (z.B. galvanisch
getrennte Hilfsenergie SELV oder PELV).
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz vergleichen.
Auch die national gültigen Installationsvorschriften beachten.
1.
Sicherheitskralle (a) lösen und Anschlussklemmenraumdeckel (b) vom Messumformergehäuse
abschrauben.
2.
Signalkabel (c) und Hilfsenergiekabel (d) durch die betreffenden Kabeleinführungen legen.
Verdrahtung gemäß Anschlussklemmenbelegung (→ ä 18) vornehmen.
3.
4.
Anschlussklemmenraumdeckel (b) wieder auf das Messumformergehäuse aufschrauben und
Sicherheitskralle (a) wieder festziehen.
c
d

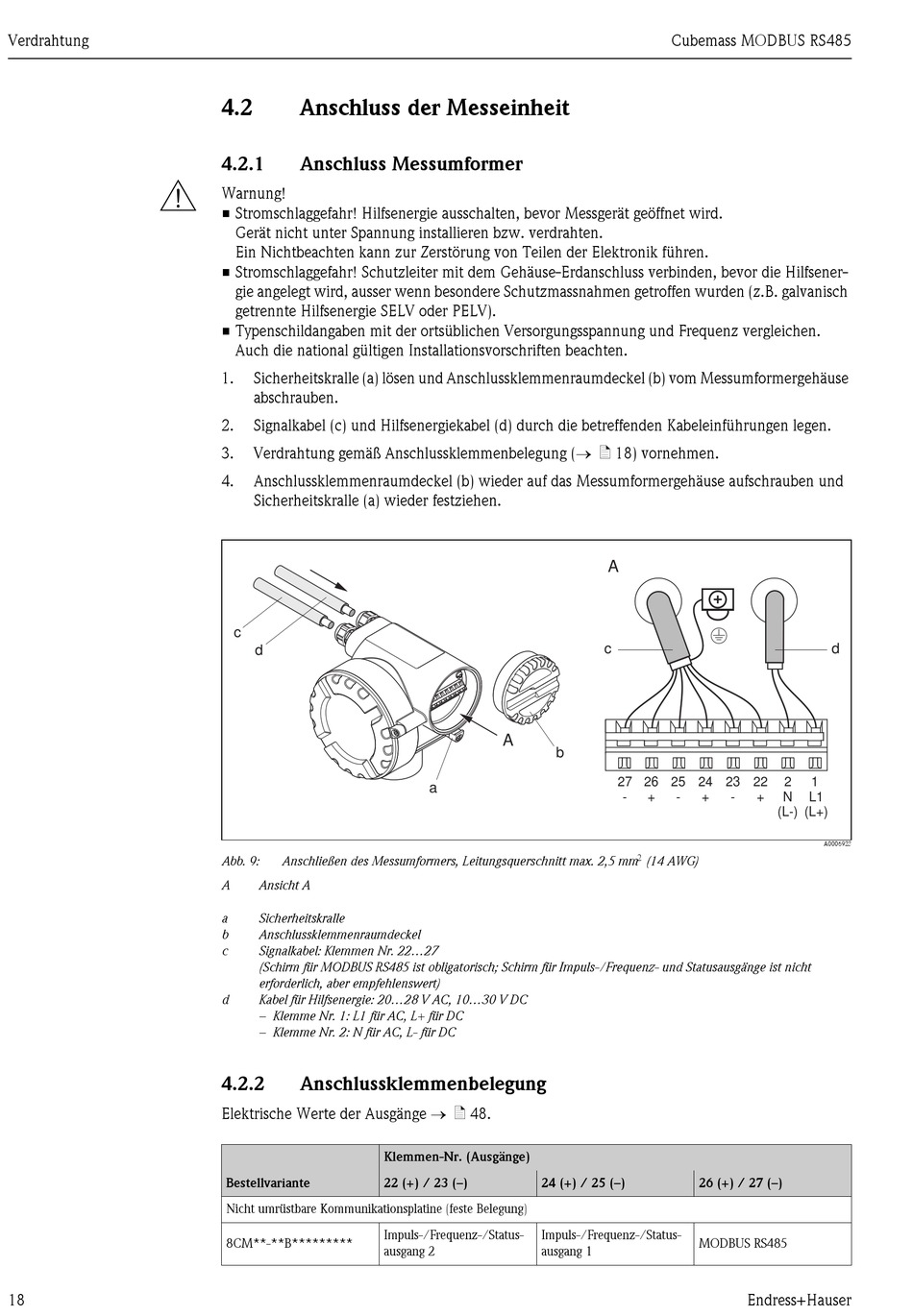

Abb. 9:
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A
Ansicht A
a
Sicherheitskralle
b
Anschlussklemmenraumdeckel
c
Signalkabel: Klemmen Nr. 22...27
(Schirm für MODBUS RS485 ist obligatorisch; Schirm für Impuls-/Frequenz- und Statusausgänge ist nicht
erforderlich, aber empfehlenswert)
d
Kabel für Hilfsenergie: 20...28 V AC, 10...30 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
4.2.2
Anschlussklemmenbelegung
Elektrische Werte der Ausgänge → ä 48.
Klemmen-Nr. (Ausgänge)
Bestellvariante
22 (+) / 23 (–)
Nicht umrüstbare Kommunikationsplatine (feste Belegung)
Impuls-/Frequenz-/Status-
8CM**-**B*********
ausgang 2
A
b
a
24 (+) / 25 (–)
Impuls-/Frequenz-/Status-
ausgang 1
Cubemass MODBUS RS485
A
c
27 26 25 24 23 22
-
+
-
+
-
+
2
(14 AWG)
26 (+) / 27 (–)
MODBUS RS485
Endress+Hauser
d
2
1
N
L1
(L-)
(L+)
