Cubemass MODBUS RS485
!
Endress+Hauser
5
Bedienung
5.1
Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes steht folgende Möglichkeit zur
Verfügung:
FXA291
Service Port

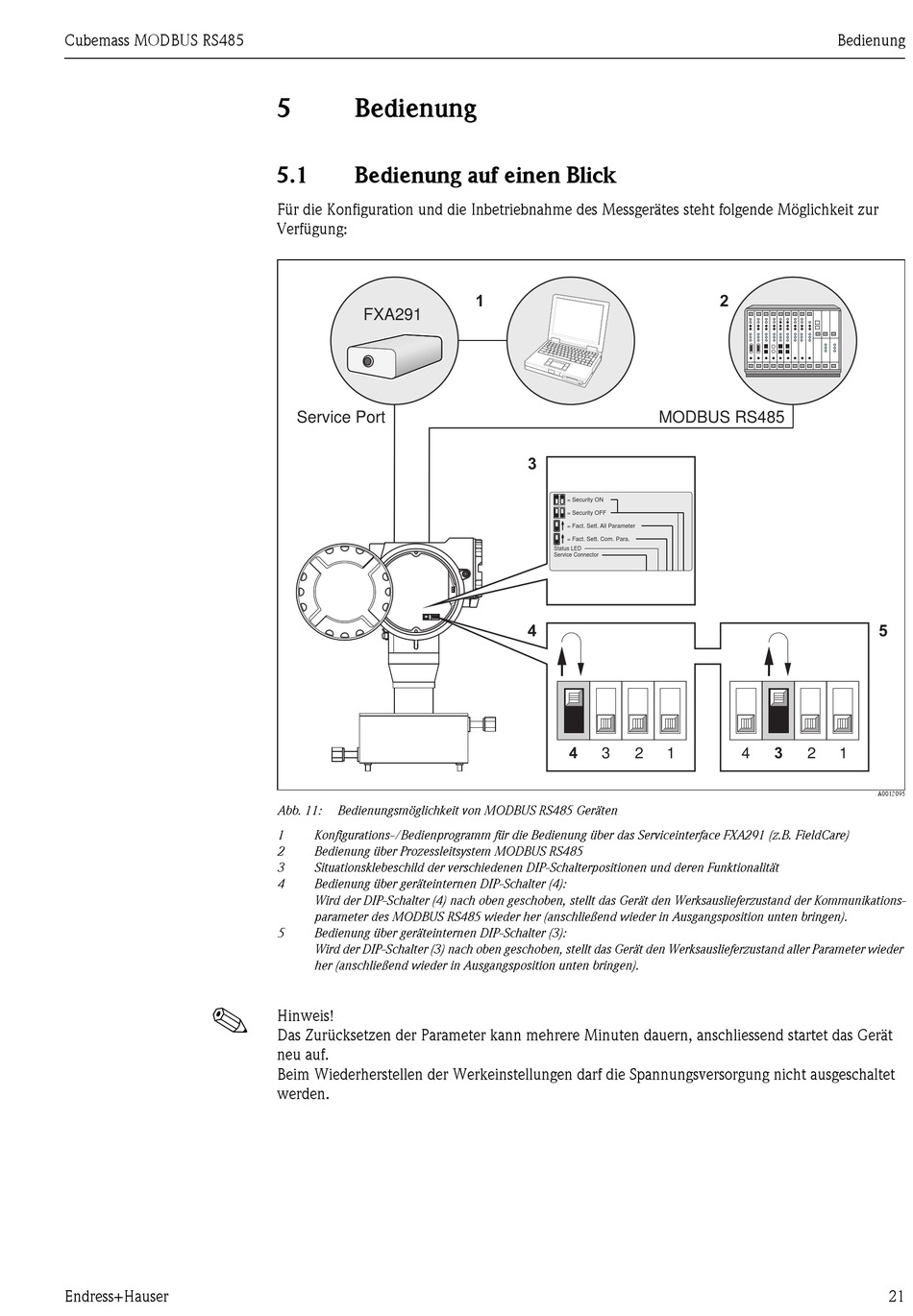

Abb. 11:
Bedienungsmöglichkeit von MODBUS RS485 Geräten
1
Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA291 (z.B. FieldCare)
2
Bedienung über Prozessleitsystem MODBUS RS485
3
Situationsklebeschild der verschiedenen DIP-Schalterpositionen und deren Funktionalität
4
Bedienung über geräteinternen DIP-Schalter (4):
Wird der DIP-Schalter (4) nach oben geschoben, stellt das Gerät den Werksauslieferzustand der Kommunikations-
parameter des MODBUS RS485 wieder her (anschließend wieder in Ausgangsposition unten bringen).
5
Bedienung über geräteinternen DIP-Schalter (3):
Wird der DIP-Schalter (3) nach oben geschoben, stellt das Gerät den Werksauslieferzustand aller Parameter wieder
her (anschließend wieder in Ausgangsposition unten bringen).
Hinweis!
Das Zurücksetzen der Parameter kann mehrere Minuten dauern, anschliessend startet das Gerät
neu auf.
Beim Wiederherstellen der Werkeinstellungen darf die Spannungsversorgung nicht ausgeschaltet
werden.
1
3
= Security ON
= Security OFF
= Fact. Sett. All Parameter
= Fact. Sett. Com. Para.
Status LED
Service Connector
4
4
3
2
2
MODBUS RS485
3
1
4
2
Bedienung
5
1
A0013095
21
