Technische Daten
Bauform, Maße
Gewicht
Werkstoffe
Werkstoffbelastungskurven
Prozessanschluss
56

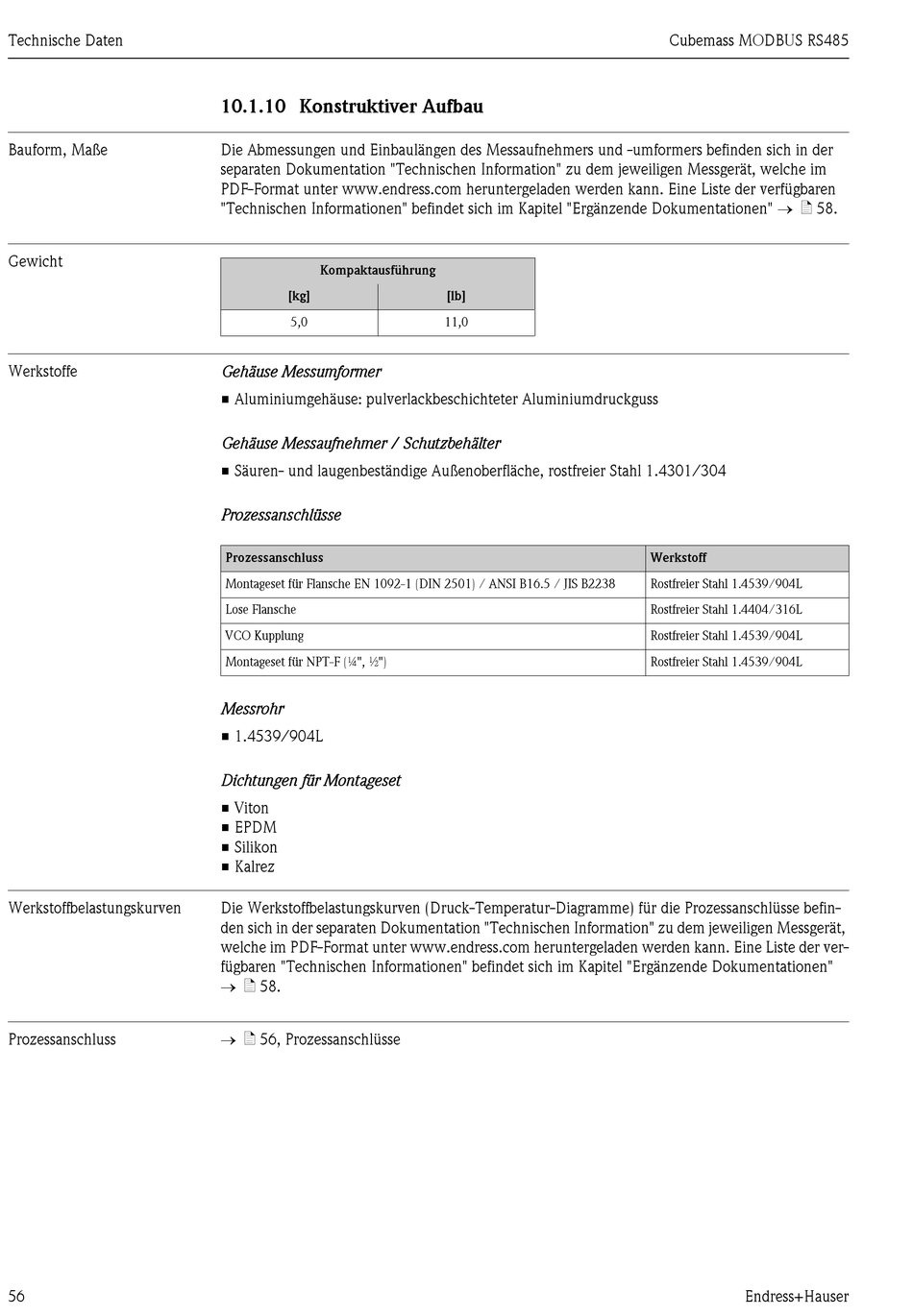

10.1.10 Konstruktiver Aufbau
Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers befinden sich in der
separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche im
PDF-Format unter www.endress.com heruntergeladen werden kann. Eine Liste der verfügbaren
"Technischen Informationen" befindet sich im Kapitel "Ergänzende Dokumentationen" → ä 58.
Kompaktausführung
[kg]
5,0
Gehäuse Messumformer
• Aluminiumgehäuse: pulverlackbeschichteter Aluminiumdruckguss
Gehäuse Messaufnehmer / Schutzbehälter
• Säuren- und laugenbeständige Außenoberfläche, rostfreier Stahl 1.4301/304
Prozessanschlüsse
Prozessanschluss
Montageset für Flansche EN 1092-1 (DIN 2501) / ANSI B16.5 / JIS B2238
Lose Flansche
VCO Kupplung
Montageset für NPT-F (¼", ½")
Messrohr
• 1.4539/904L
Dichtungen für Montageset
• Viton
• EPDM
• Silikon
• Kalrez
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse befin-
den sich in der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät,
welche im PDF-Format unter www.endress.com heruntergeladen werden kann. Eine Liste der ver-
fügbaren "Technischen Informationen" befindet sich im Kapitel "Ergänzende Dokumentationen"
→ ä 58.
→ ä 56, Prozessanschlüsse
[lb]
11,0
Cubemass MODBUS RS485
Werkstoff
Rostfreier Stahl 1.4539/904L
Rostfreier Stahl 1.4404/316L
Rostfreier Stahl 1.4539/904L
Rostfreier Stahl 1.4539/904L
