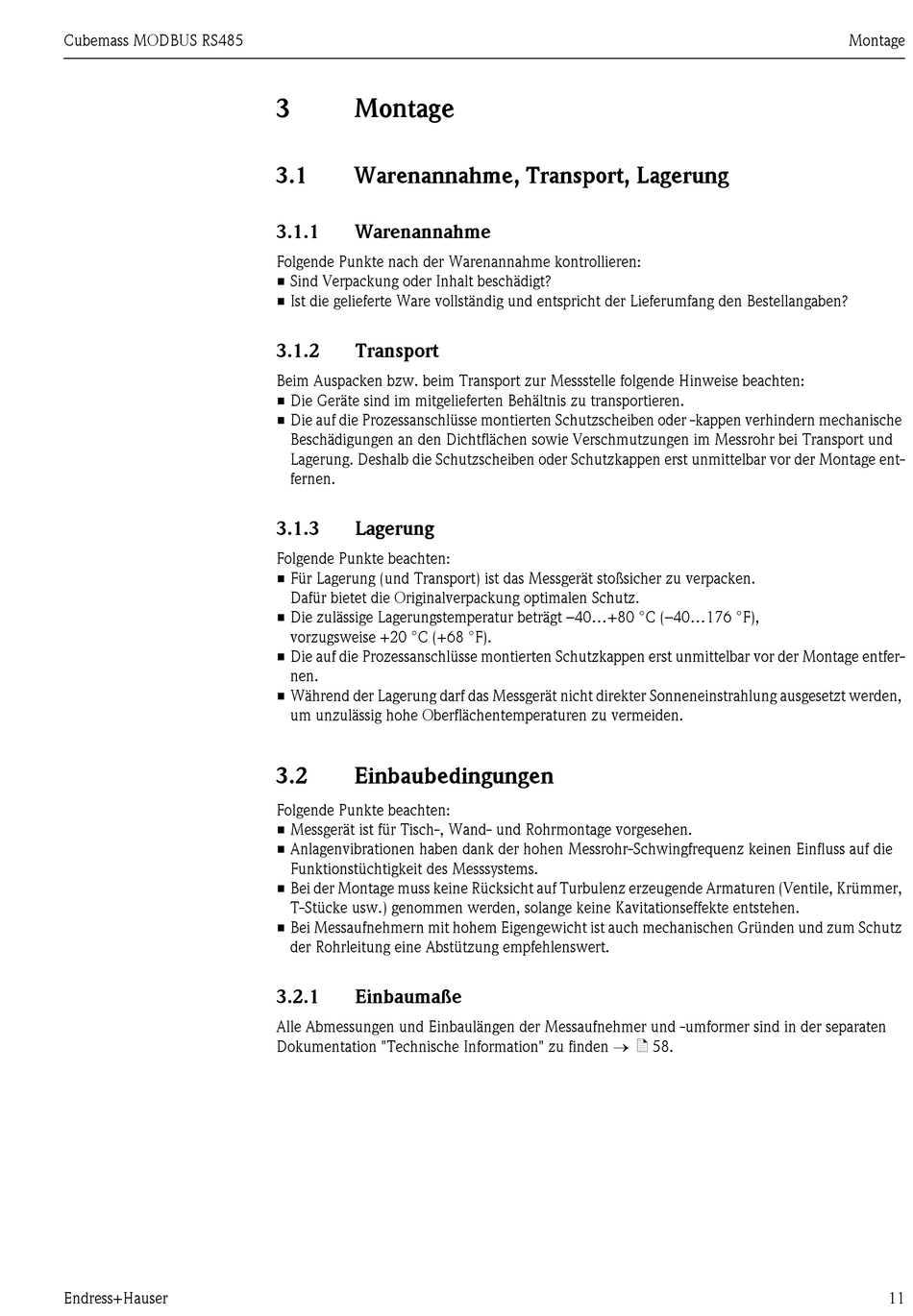

3
Montage
3.1
Warenannahme, Transport, Lagerung
3.1.1
Warenannahme
Folgende Punkte nach der Warenannahme kontrollieren:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig und entspricht der Lieferumfang den Bestellangaben?
3.1.2
Transport
Beim Auspacken bzw. beim Transport zur Messstelle folgende Hinweise beachten:
• Die Geräte sind im mitgelieferten Behältnis zu transportieren.
• Die auf die Prozessanschlüsse montierten Schutzscheiben oder -kappen verhindern mechanische
Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr bei Transport und
Lagerung. Deshalb die Schutzscheiben oder Schutzkappen erst unmittelbar vor der Montage ent-
fernen.
3.1.3
Lagerung
Folgende Punkte beachten:
• Für Lagerung (und Transport) ist das Messgerät stoßsicher zu verpacken.
Dafür bietet die Originalverpackung optimalen Schutz.
• Die zulässige Lagerungstemperatur beträgt –40...+80 °C (–40...176 °F),
vorzugsweise +20 °C (+68 °F).
• Die auf die Prozessanschlüsse montierten Schutzkappen erst unmittelbar vor der Montage entfer-
nen.
• Während der Lagerung darf das Messgerät nicht direkter Sonneneinstrahlung ausgesetzt werden,
um unzulässig hohe Oberflächentemperaturen zu vermeiden.
3.2
Einbaubedingungen
Folgende Punkte beachten:
• Messgerät ist für Tisch-, Wand- und Rohrmontage vorgesehen.
• Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die
Funktionstüchtigkeit des Messsystems.
• Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen (Ventile, Krümmer,
T-Stücke usw.) genommen werden, solange keine Kavitationseffekte entstehen.
• Bei Messaufnehmern mit hohem Eigengewicht ist auch mechanischen Gründen und zum Schutz
der Rohrleitung eine Abstützung empfehlenswert.
3.2.1
Einbaumaße
Alle Abmessungen und Einbaulängen der Messaufnehmer und -umformer sind in der separaten
Dokumentation "Technische Information" zu finden → ä 58.
