Cubemass MODBUS RS485
Endress+Hauser

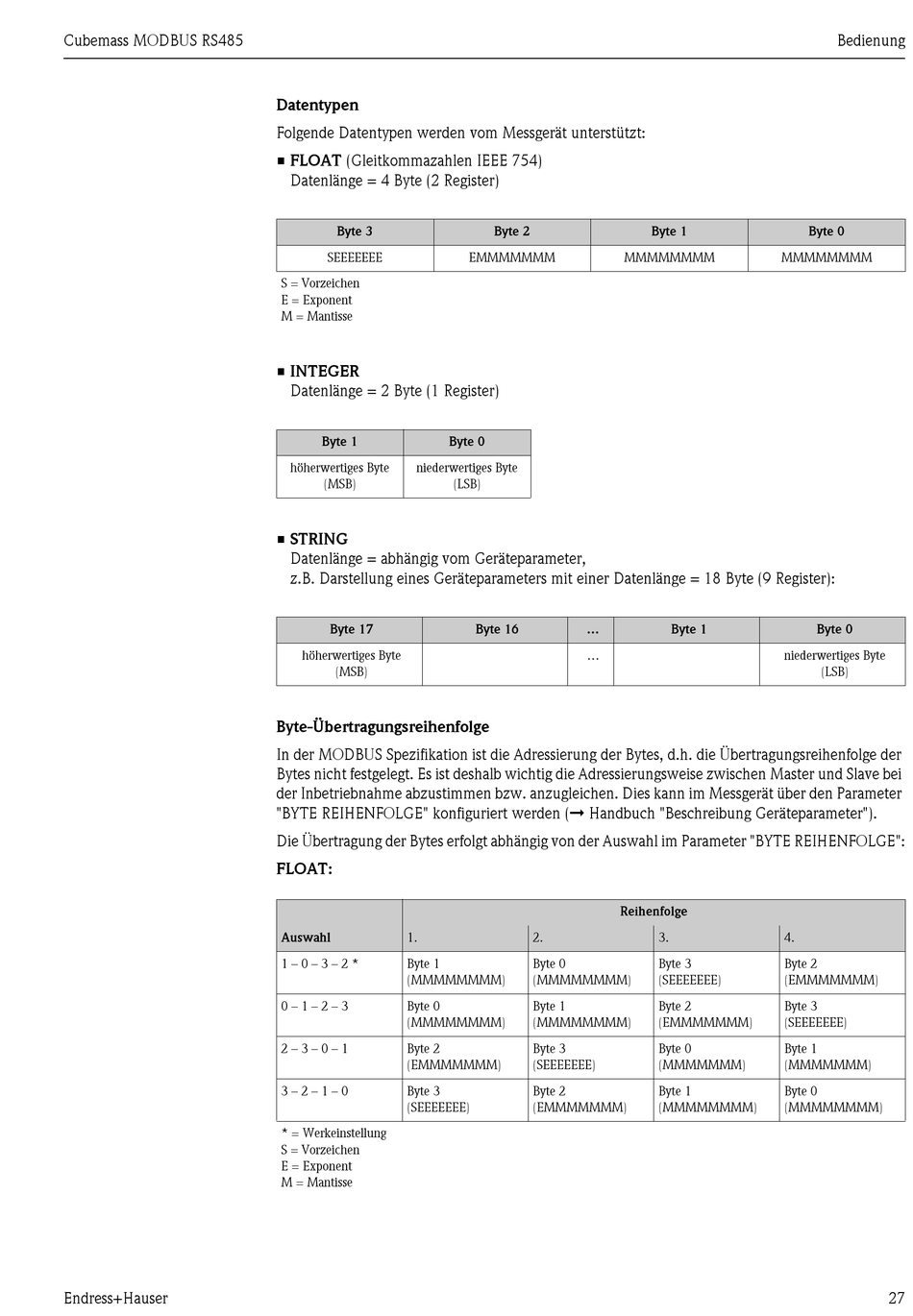

Datentypen
Folgende Datentypen werden vom Messgerät unterstützt:
• FLOAT (Gleitkommazahlen IEEE 754)
Datenlänge = 4 Byte (2 Register)
Byte 3
SEEEEEEE
S = Vorzeichen
E = Exponent
M = Mantisse
• INTEGER
Datenlänge = 2 Byte (1 Register)
Byte 1
höherwertiges Byte
niederwertiges Byte
(MSB)
• STRING
Datenlänge = abhängig vom Geräteparameter,
z.B. Darstellung eines Geräteparameters mit einer Datenlänge = 18 Byte (9 Register):
Byte 17
höherwertiges Byte
(MSB)
Byte-Übertragungsreihenfolge
In der MODBUS Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihenfolge der
Bytes nicht festgelegt. Es ist deshalb wichtig die Adressierungsweise zwischen Master und Slave bei
der Inbetriebnahme abzustimmen bzw. anzugleichen. Dies kann im Messgerät über den Parameter
"BYTE REIHENFOLGE" konfiguriert werden (È Handbuch "Beschreibung Geräteparameter").
Die Übertragung der Bytes erfolgt abhängig von der Auswahl im Parameter "BYTE REIHENFOLGE":
FLOAT:
Auswahl
1.
1 – 0 – 3 – 2 *
Byte 1
(MMMMMMMM)
0 – 1 – 2 – 3
Byte 0
(MMMMMMMM)
2 – 3 – 0 – 1
Byte 2
(EMMMMMMM)
3 – 2 – 1 – 0
Byte 3
(SEEEEEEE)
* = Werkeinstellung
S = Vorzeichen
E = Exponent
M = Mantisse
Byte 2
EMMMMMMM
Byte 0
(LSB)
Byte 16
...
...
Reihenfolge
2.
Byte 0
(MMMMMMMM)
Byte 1
(MMMMMMMM)
Byte 3
(SEEEEEEE)
Byte 2
(EMMMMMMM)
Byte 1
MMMMMMMM
MMMMMMMM
Byte 1
niederwertiges Byte
3.
4.
Byte 3
Byte 2
(SEEEEEEE)
(EMMMMMMM)
Byte 2
Byte 3
(EMMMMMMM)
(SEEEEEEE)
Byte 0
Byte 1
(MMMMMMM)
(MMMMMMM)
Byte 1
Byte 0
(MMMMMMMM)
(MMMMMMMM)
Bedienung
Byte 0
Byte 0
(LSB)
27
