Master-Slave Kommunikation
Bei der Master-Slave-Kommunikation über MODBUS RS485 unterscheidet man zwischen zwei
Kommunikationsarten:
• Polling (Anfrage-Antwort-Transaktion)
Der Master sendet ein Anforderungstelegramm an einen Slave und erwartet dessen Antwort-
telegramm. Der Slave wird hierbei aufgrund seiner eindeutigen Bus-Adresse (1...247) direkt
angesprochen.
2

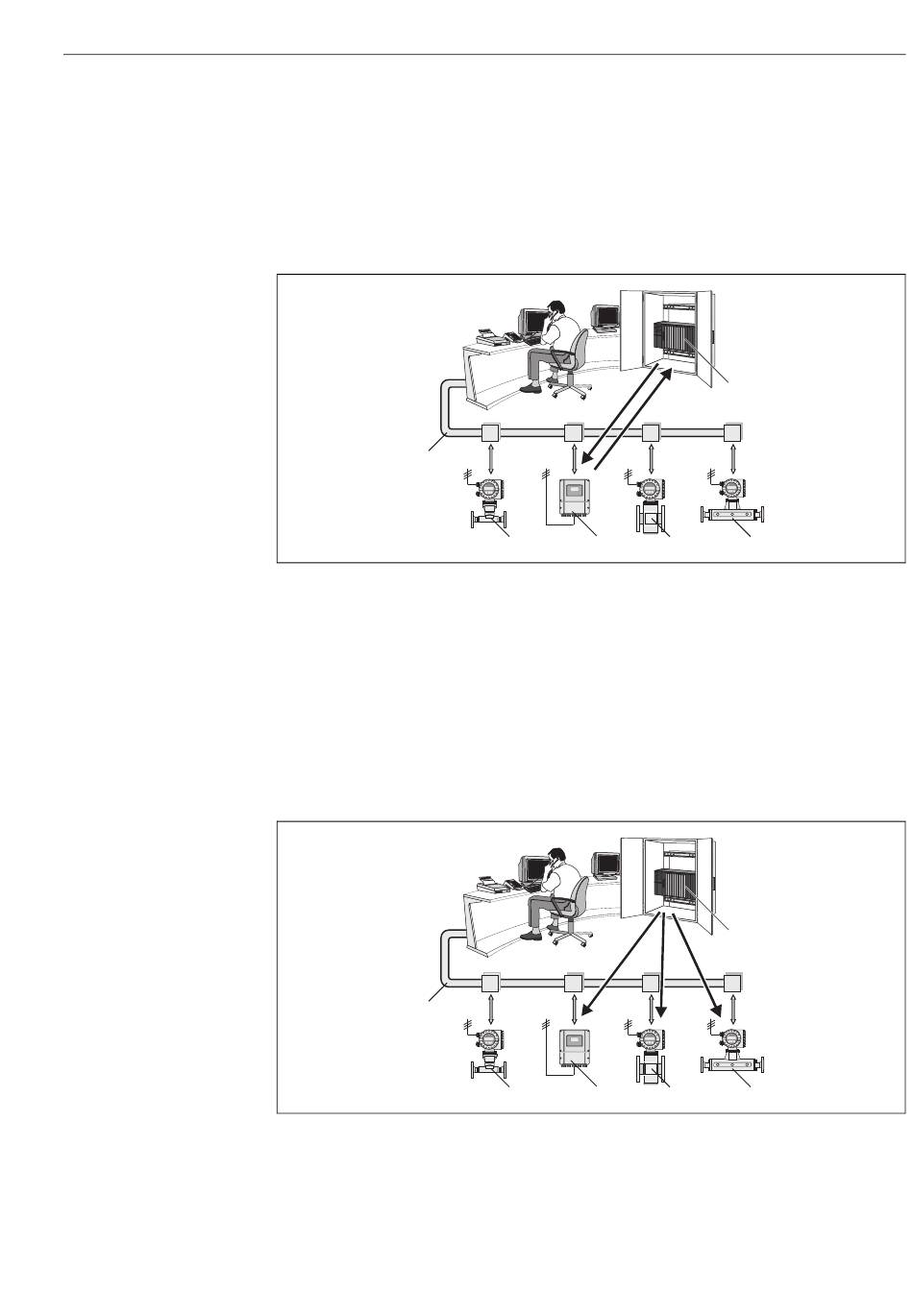

Abb. 13:
Datenverkehr MODBUS RS485 Polling
1
MODBUS Master (SPS etc.)
2
MODBUS RS485
3
MODBUS Slave (Messgeräte etc.)
a
Anforderungstelegramm an diesen einen MODBUS Slave (Request)
b
Antworttelegramm an MODBUS Master (Response)
• Broadcast Message
Der Master sendet über die Globaladresse 0 (Broadcast-Adresse) einen Befehl an alle Slaves im
Feldbus-System, die diesen ohne Rückmeldung an den Master ausführen. Broadcast Messages
sind nur in Verbindung mit schreibenden Functionscodes zulässig.
2
Abb. 14:
Datenverkehr MODBUS RS485 Polling
1
MODBUS Master (SPS etc.)
2
MODBUS RS485
3
MODBUS Slave (Messgeräte etc.)
a
Broadcast Message Befehl an alle MODBUS Slaves (Anforderung wird ohne Antworttelegramm an den Master aus-
geführt)
a
b
3
3
3
a
a
a
3
3
3
Bedienung
1
3
A0004401
1
3
A0004402
