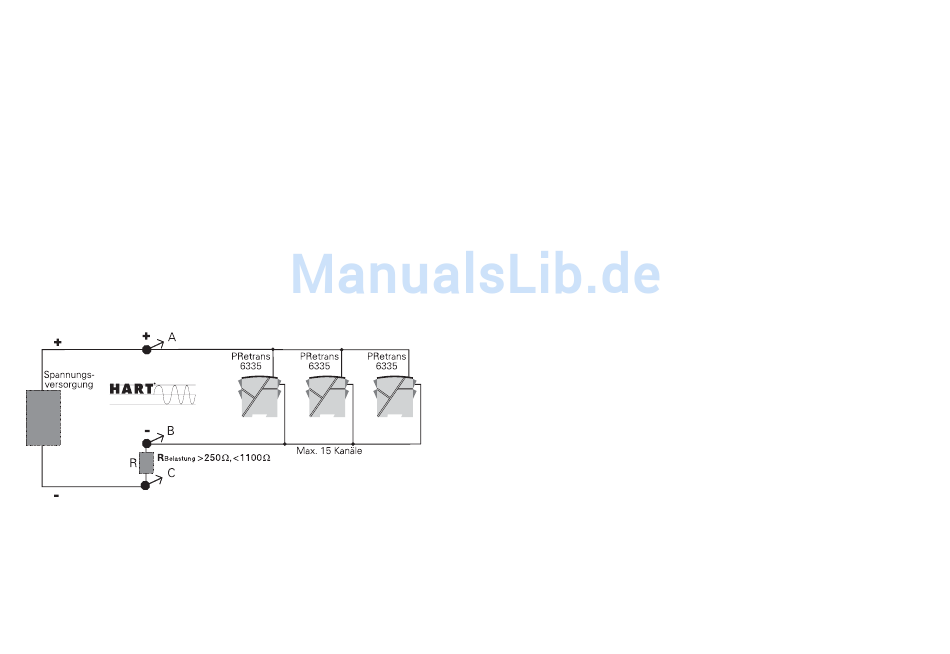

Parallelanschluss von Signalgebern (Multidrop):

®
• Ein HART
-Handterminal oder ein PC-Modem kann über die Punkte AB oder
BC angeschlossen werden.
• Im Ausgang können bis zu 15 Signalgeber für eine digitale HART
Kommunikation über Zweileiter parallel geschaltet werden
• Jeder Signalgeber wird mit einer unverwechselbaren Nummer von 1 bis 15
konfiguriert. Wenn 2 Signalgeber mit der selben Nummer konfiguriert sind,
werden sie beide ignoriert. Die Signalgeber müssen auf Multidropmodus (mit
einem festen Ausgangssignal von 4 mA) programmiert werden. Der maximale
Strom in der Schleife kann somit 60 mA betragen.
• Die Kommunikation kann über einen HART
Modem erfolgen.
• Die PReset Software kann den einzelnen Signalgeber auf Multidropmodus
einstellen und ihm eine unverwechselbare Adresse für wiederkehrende
Abfrage (polling) zuteilen.
64
®
®
®
-Kommunikator oder ein HART
-

APPENDIX

FM Installation Drawing No. 6335QF01

CSA Installation Drawing No. 6335QC02

65
