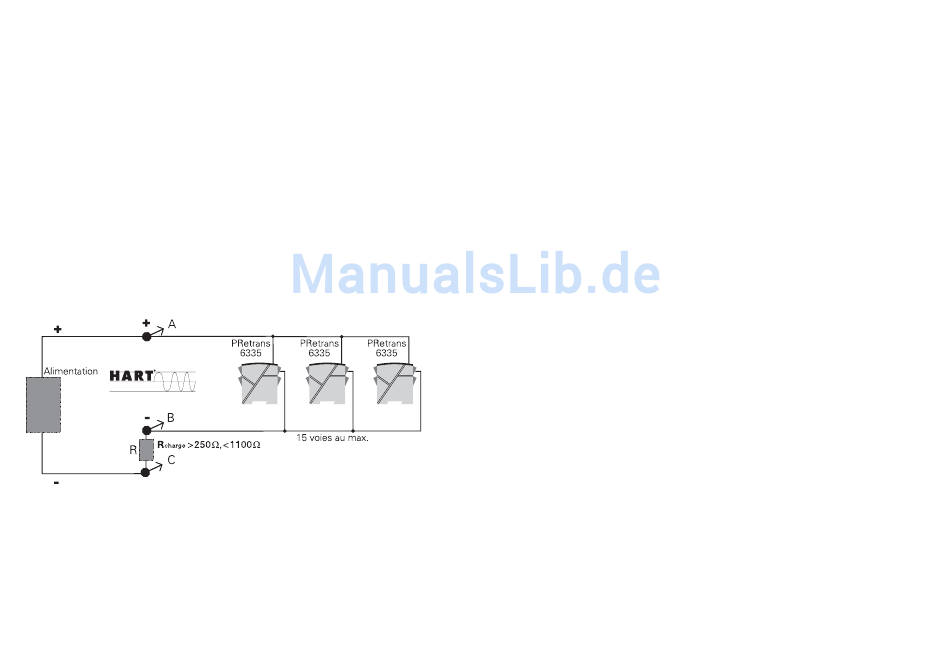

Raccordement des transmetteurs
en multi-addressage :
®
• Le communicateur HART
ou le modem peuvent être connectés sur les
points AB ou sur les points BC.
• Pour la communication digitale HART
transmetteurs au maximum peuvent être connectés en parallèle.
• Chaque transmetteur sera doté d'un numéro unique entre 1 et 15. Si
2 transmetteurs ont le même numéro, tous les deux seront ignorés.
Programmés pour multi-addressage les sorties des transmetteurs seront
bloquées à 4 mA, et le courant max. dans la boucle sera donc de 60 mA.
• La communication se fait ensuite soit avec le communicateur HART
®
avec le modem HART
.
• Le logiciel PReset peut configurer le transmetteur individuel en multi-addressage
et lui donner un addressage unique.
48
®
de 2-fils, les sorties de 15
®
soit
2-DRAHT
MESSUMFORMER MIT HART
PRetrans 6335
Inhaltsverzeichnis
Sicherheitsanweisung ........................................................ 50
EG-Konformitätserklärung.................................................. 51
Verwendung ........................................................................ 52
Technische Merkmale ......................................................... 52
Montage / Installation ......................................................... 52
Anwendungen .................................................................... 53
Bestellangaben ................................................................... 54
Elektrische Daten ............................................................... 54
Anschlüsse ......................................................................... 58
Blockdiagramm .................................................................. 60
Programmierung ................................................................. 61
Loop Link ...................................................................... 61
®
®
HART
Kommunikator .................................................. 63
Parallelanschluss von Signalgebern (Multidrop) ................ 64
FM Installation Drawing No. 6335QF01 ............................. 66
CSA Installation Drawing No. 6335QC02 .......................... 68
®
PROTOKOLL
49
