BLOCKDIAGRAMM:
60
Programmierung:
PRetrans 6335 kann in 3 verschiedener Weise programmiert werden:
1. Mittels PR electronics A/S' Kommunikationsschnittstelle Loop Link und der
PReset PC Programmierungssoftware.
®
2. Mittels eines HART
Modems und der PReset PC Programmierungssoftware.
®
3. Mittels eines HART
Kommunikator mit dem DDL-Antrieb von
PR electronics A/S ausgestattet.
1: Loop Link:

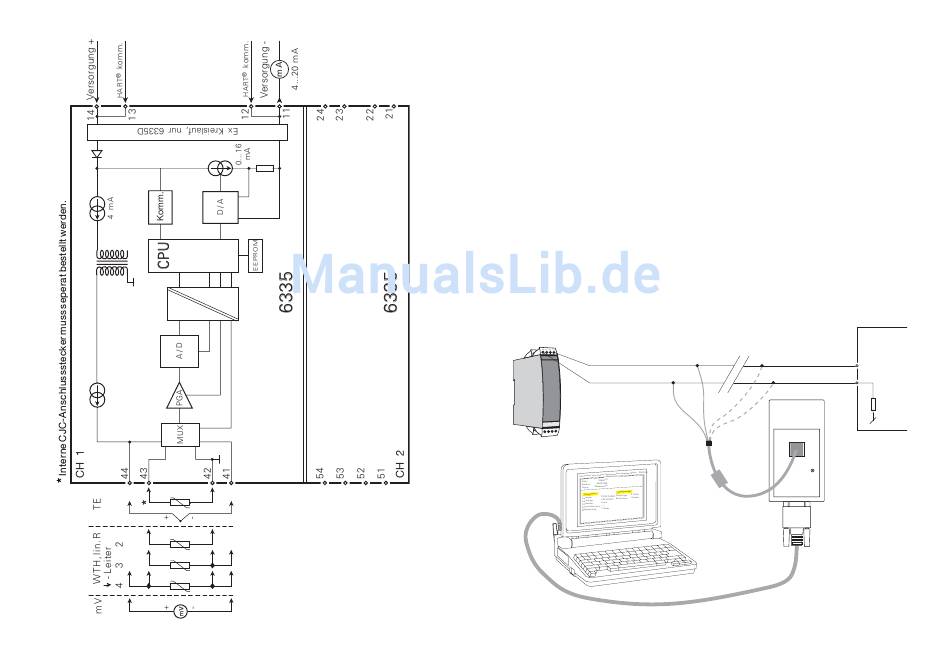

Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung
und die "Hilfe"-Funktion im PReset-Programm.
Bei der Kommunikation mit Modulen, die nicht installiert sind, ist es notwen-
dig Stecker 11, 12, 13, 14 (Kanal 1) und 21, 22, 23, 24 (Kanal 2) abzumon-
tieren, um die Verbindungsklemmen der Kommunikationsschnittstelle an die
Steckerstifte zu verbinden.
Loop Link darf nicht zur kommunikation mit Modulen, die in Ex-gefährdeten
Bereichen installiert sind, benutz werden.
Bestellangaben: Loop Link
1 2
14 (24)
11 (21)
Schwarz
5 1
1
4 2
4 3
4 4
4
PRetrans 6335
Empfangs-
gerät
Unterbrechen
+V
B
Rot
Gelb
*
Eingang
Grün
*
Anschlussstelle
COM
Loop Link
* Nur anzuschließen, wenn on-line
(im Betrieb) konfiguriert werden soll.
