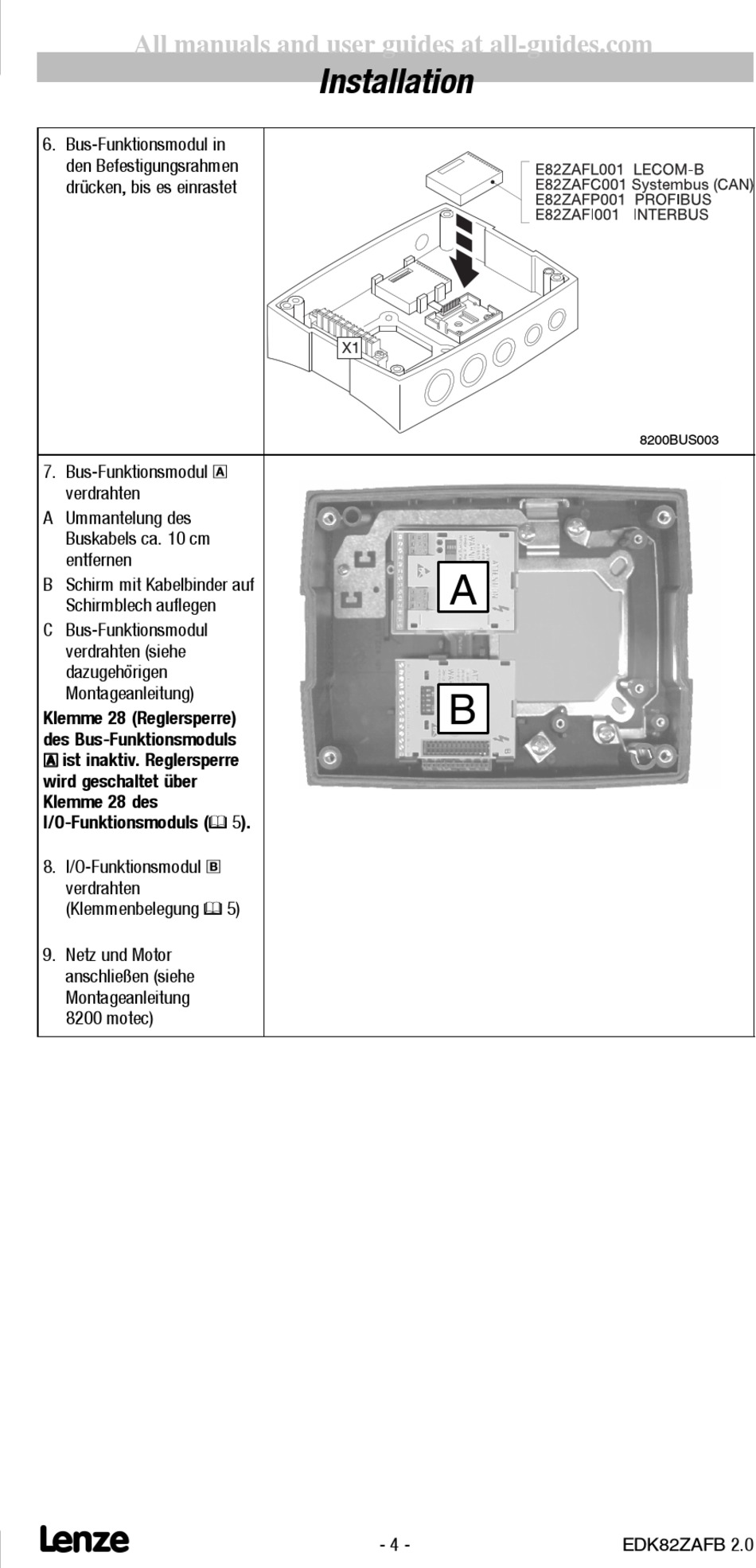

6. Bus-Funktionsmodul in
den Befestigungsrahmen
drücken, bis es einrastet
7. Bus-Funktionsmodul 0
verdrahten
A Ummantelung des
Buskabels ca. 10 cm
entfernen
B Schirm mit Kabelbinder auf
Schirmblech auflegen
C Bus-Funktionsmodul
verdrahten (siehe
dazugehörigen
Montageanleitung)
Klemme 28 (Reglersperre)
des Bus-Funktionsmoduls
0 0 0 0 ist inaktiv. Reglersperre
wird geschaltet über
Klemme 28 des
I/O-Funktionsmoduls ( ¶ 5).
8. I/O-Funktionsmodul 1
verdrahten
(Klemmenbelegung ¶ 5)
9. Netz und Motor
anschließen (siehe
Montageanleitung
8200 motec)
l
Installation
A
B
- 4 -
8200BUS003
EDK82ZAFB 2.0
