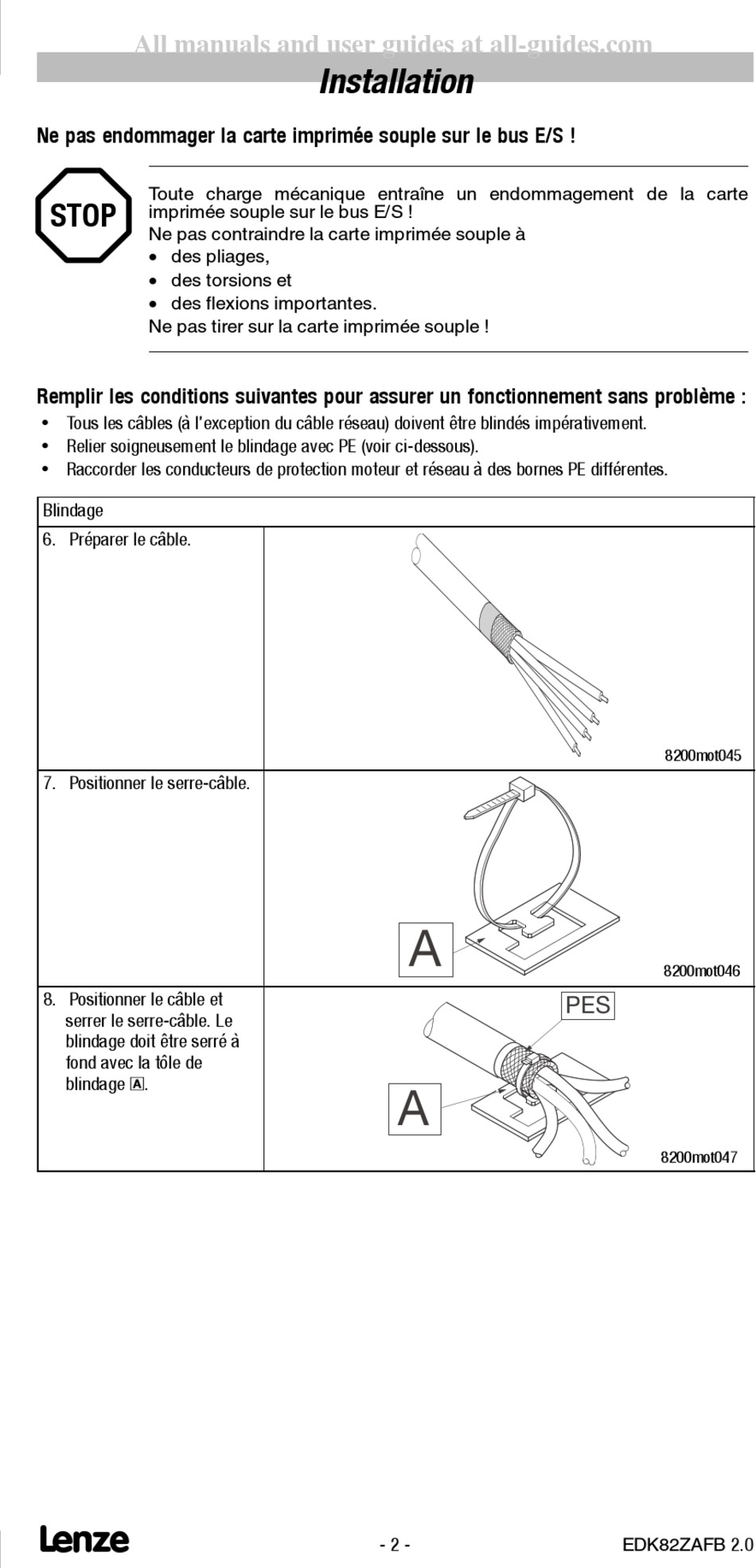

Ne pas endommager la carte imprimée souple sur le bus E/S !
Toute charge mécanique entraîne un endommagement de la carte
STOP
imprimée souple sur le bus E/S !
Ne pas contraindre la carte imprimée souple à
• des pliages,
• des torsions et
• des flexions importantes.
Ne pas tirer sur la carte imprimée souple !
Remplir les conditions suivantes pour assurer un fonctionnement sans problème :
Ÿ Tous les câbles (à l'exception du câble réseau) doivent être blindés impérativement.
Ÿ Relier soigneusement le blindage avec PE (voir ci-dessous).
Ÿ Raccorder les conducteurs de protection moteur et réseau à des bornes PE différentes.
Blindage
6. Préparer le câble.
7. Positionner le serre-câble.
8. Positionner le câble et
serrer le serre-câble. Le
blindage doit être serré à
fond avec la tôle de
blindage 0 .
l
Installation
A
A
- 2 -
8200mot045
8200mot046
PES
8200mot047
EDK82ZAFB 2.0
