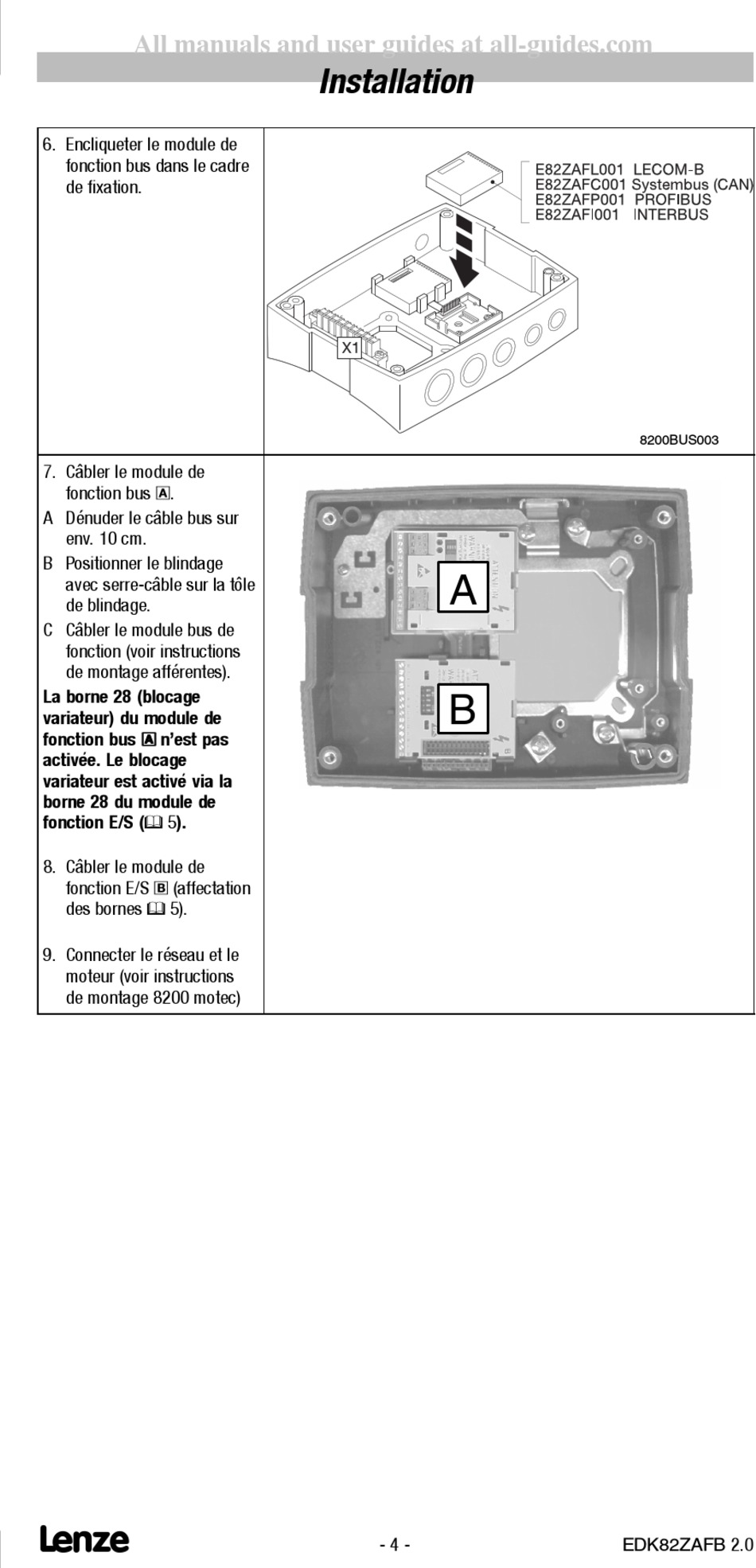

6. Encliqueter le module de
fonction bus dans le cadre
de fixation.
7. Câbler le module de
fonction bus 0 .
A Dénuder le câble bus sur
env. 10 cm.
B Positionner le blindage
avec serre-câble sur la tôle
de blindage.
C Câbler le module bus de
fonction (voir instructions
de montage afférentes).
La borne 28 (blocage
variateur) du module de
fonction bus 0 0 0 0 n'est pas
activée. Le blocage
variateur est activé via la
borne 28 du module de
fonction E/S ( ¶ 5).
8. Câbler le module de
fonction E/S 1 (affectation
des bornes ¶ 5).
9. Connecter le réseau et le
moteur (voir instructions
de montage 8200 motec)
l
Installation
A
B
- 4 -
8200BUS003
EDK82ZAFB 2.0
