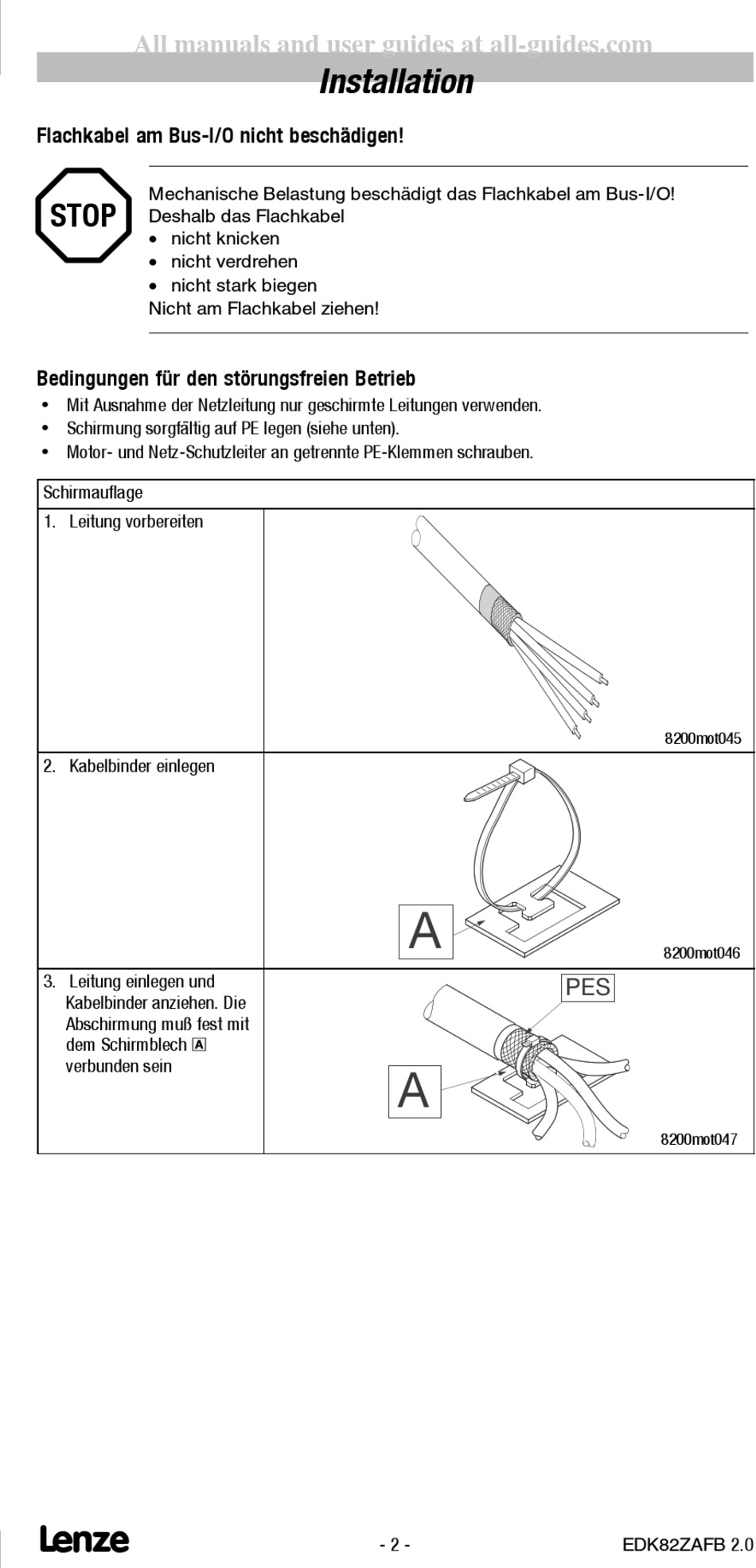

Flachkabel am Bus-I/O nicht beschädigen!
Mechanische Belastung beschädigt das Flachkabel am Bus-I/O!
STOP
Deshalb das Flachkabel
• nicht knicken
• nicht verdrehen
• nicht stark biegen
Nicht am Flachkabel ziehen!
Bedingungen für den störungsfreien Betrieb
Ÿ Mit Ausnahme der Netzleitung nur geschirmte Leitungen verwenden.
Ÿ Schirmung sorgfältig auf PE legen (siehe unten).
Ÿ Motor- und Netz-Schutzleiter an getrennte PE-Klemmen schrauben.
Schirmauflage
1. Leitung vorbereiten
2. Kabelbinder einlegen
3. Leitung einlegen und
Kabelbinder anziehen. Die
Abschirmung muß fest mit
dem Schirmblech 0
verbunden sein
l
Installation
A
A
- 2 -
8200mot045
8200mot046
PES
8200mot047
EDK82ZAFB 2.0
