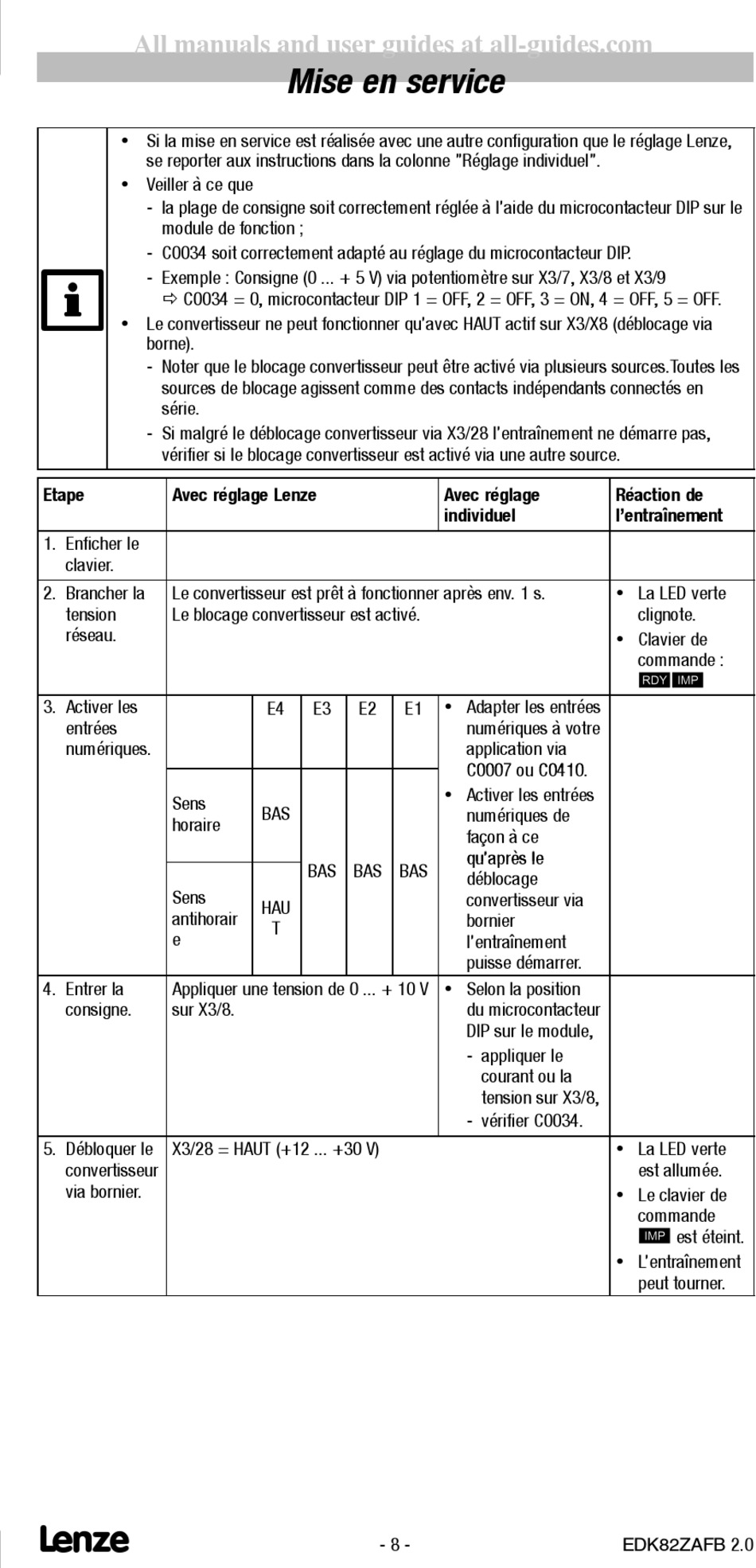

Mise En Service - Lenze E82ZMFB001 Anleitung

All manuals and user guides at all-guides.com
Ÿ Si la mise en service est réalisée avec une autre configuration que le réglage Lenze,
se reporter aux instructions dans la colonne "Réglage individuel".
Ÿ Veiller à ce que
- la plage de consigne soit correctement réglée à l'aide du microcontacteur DIP sur le
module de fonction ;
- C0034 soit correctement adapté au réglage du microcontacteur DIP.
- Exemple : Consigne (0 ... + 5 V) via potentiomètre sur X3/7, X3/8 et X3/9
ð C0034 = 0, microcontacteur DIP 1 = OFF, 2 = OFF, 3 = ON, 4 = OFF, 5 = OFF.
Ÿ Le convertisseur ne peut fonctionner qu'avec HAUT actif sur X3/X8 (déblocage via
borne).
- Noter que le blocage convertisseur peut être activé via plusieurs sources.Toutes les
sources de blocage agissent comme des contacts indépendants connectés en
série.
- Si malgré le déblocage convertisseur via X3/28 l'entraînement ne démarre pas,
vérifier si le blocage convertisseur est activé via une autre source.
Etape Avec réglage Lenze
1. Enficher le
clavier.
2. Brancher la Le convertisseur est prêt à fonctionner après env. 1 s.
tension
Le blocage convertisseur est activé.
réseau.
3. Activer les
entrées
numériques.
Sens
horaire
Sens
antihorair
e
4. Entrer la Appliquer une tension de 0 ... + 10 V
consigne. sur X3/8.
5. Débloquer le X3/28 = HAUT (+12 ... +30 V)
convertisseur
via bornier.
l

Mise en service

E4 E3 E2 E1
BAS
BAS BAS BAS
HAU
T
- 8 -
Avec réglage
individuel
Ÿ Adapter les entrées
numériques à votre
application via
C0007 ou C0410. C0007 ou C0410
Ÿ Activer les entrées
numériques de
façon à ce
qu'après le qu'après le
déblocage
convertisseur via
bornier
l'entraînement
puisse démarrer.
Ÿ Selon la position
du microcontacteur
DIP sur le module,
- appliquer le
courant ou la
tension sur X3/8,
- vérifier C0034.
Réaction de
l'entraînement
Ÿ La LED verte
clignote.
Ÿ Clavier de
commande :
dc
Ÿ La LED verte
est allumée.
Ÿ Le clavier de
commande
c
est éteint.
Ÿ L'entraînement
peut tourner.
