Montage
3.4

Vorgehensweise zur Montage

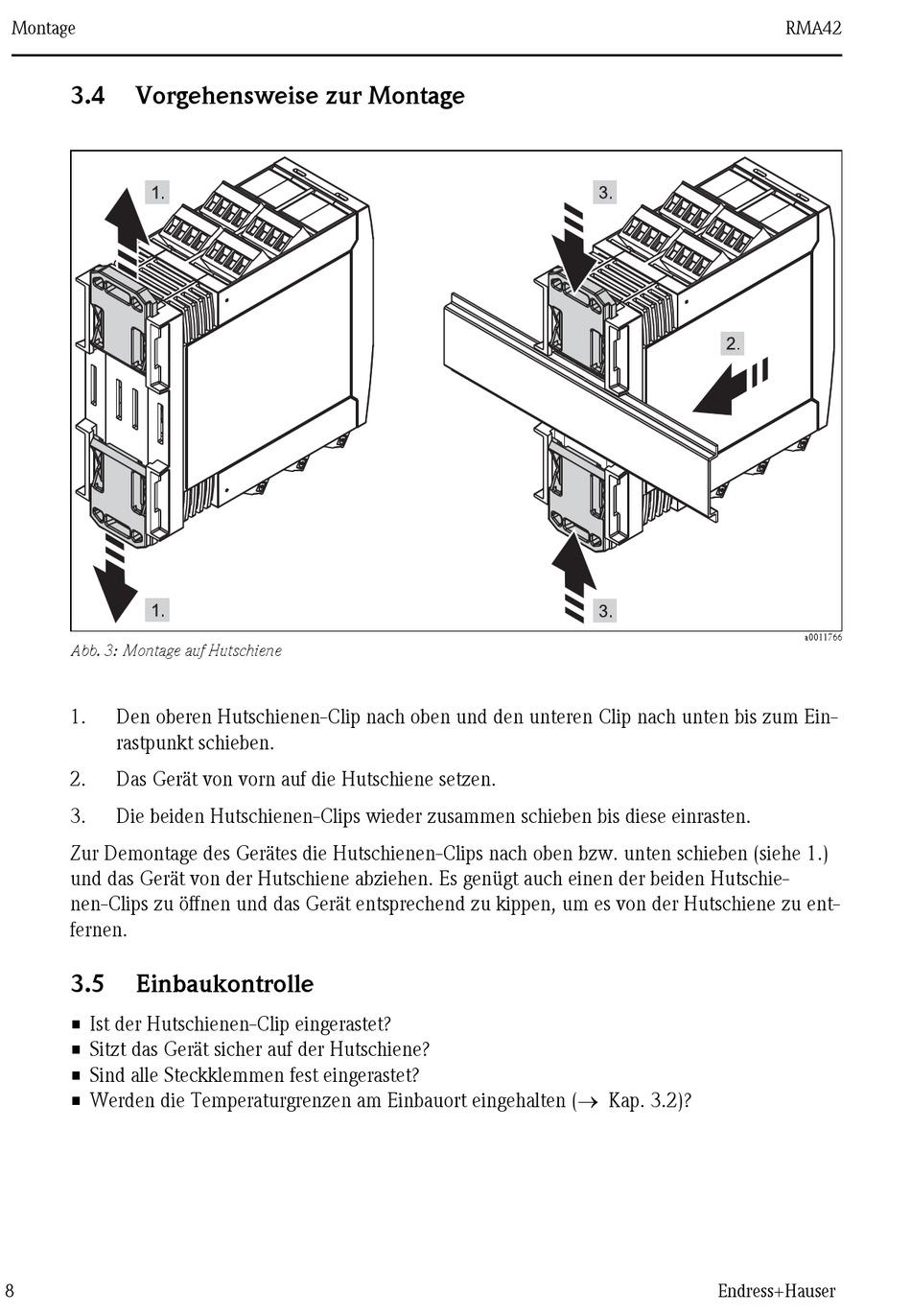

Abb. 3: Montage auf Hutschiene
1. Den oberen Hutschienen-Clip nach oben und den unteren Clip nach unten bis zum Ein-
rastpunkt schieben.
2. Das Gerät von vorn auf die Hutschiene setzen.
3. Die beiden Hutschienen-Clips wieder zusammen schieben bis diese einrasten.
Zur Demontage des Gerätes die Hutschienen-Clips nach oben bzw. unten schieben (siehe 1.)
und das Gerät von der Hutschiene abziehen. Es genügt auch einen der beiden Hutschie-
nen-Clips zu öffnen und das Gerät entsprechend zu kippen, um es von der Hutschiene zu ent-
fernen.
3.5

Einbaukontrolle

• Ist der Hutschienen-Clip eingerastet?
• Sitzt das Gerät sicher auf der Hutschiene?
• Sind alle Steckklemmen fest eingerastet?
• Werden die Temperaturgrenzen am Einbauort eingehalten ( Kap. 3.2)?
