Montage
8

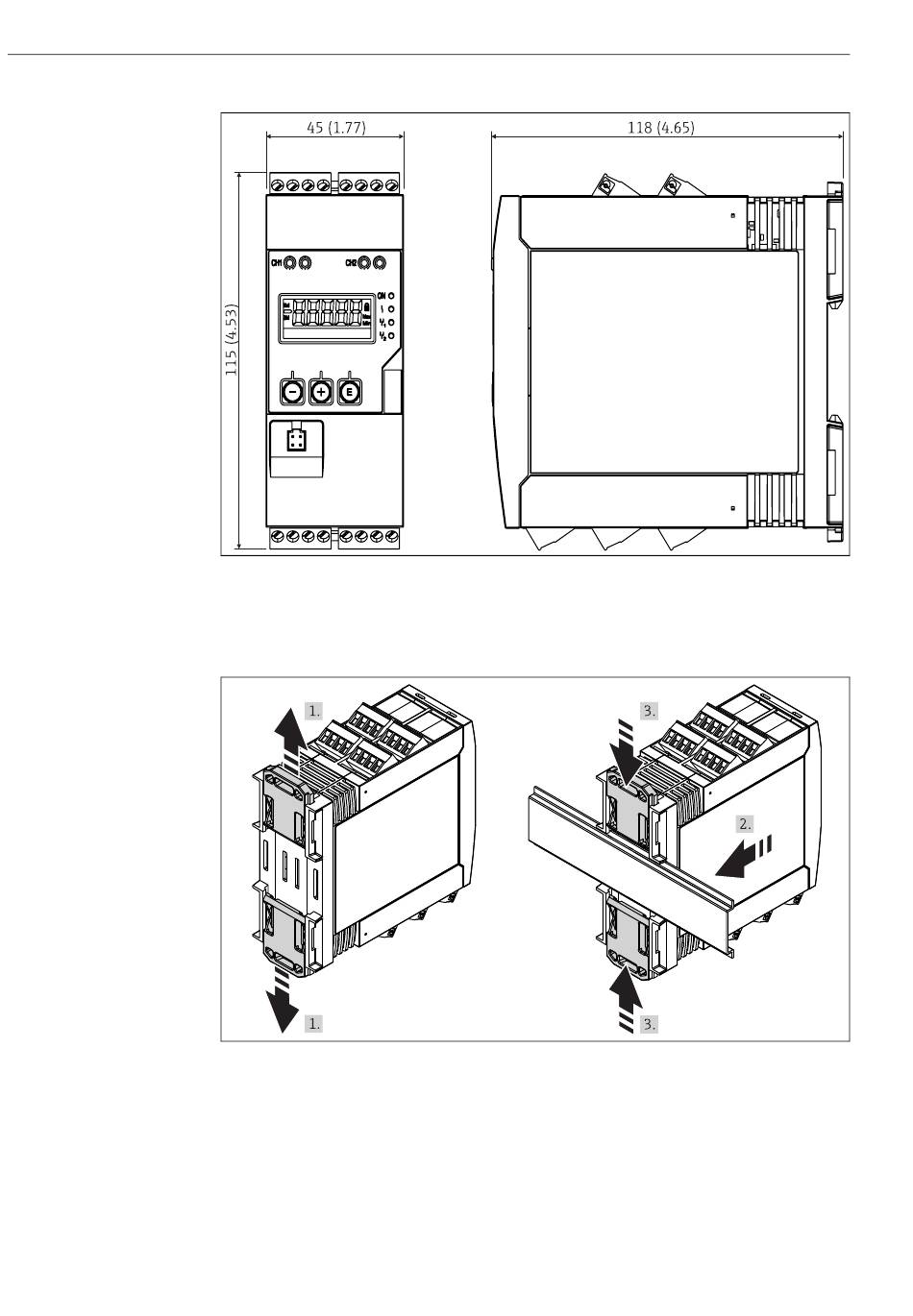

Abb. 3: Abmessungen des Prozesstransmitters in mm (in)
3.4

Vorgehensweise zur Montage

Abb. 4: Montage auf Hutschiene
1. Den oberen Hutschienen-Clip nach oben und den unteren Clip nach unten bis zum Ein-
rastpunkt schieben.
2. Das Gerät von vorn auf die Hutschiene setzen.
3. Die beiden Hutschienen-Clips wieder zusammen schieben bis diese einrasten.
Zur Demontage des Gerätes die Hutschienen-Clips nach oben bzw. unten schieben (siehe 1.)
und das Gerät von der Hutschiene abziehen. Es genügt auch einen der beiden Hutschienen-
RMA42
a0011792
a0011766
