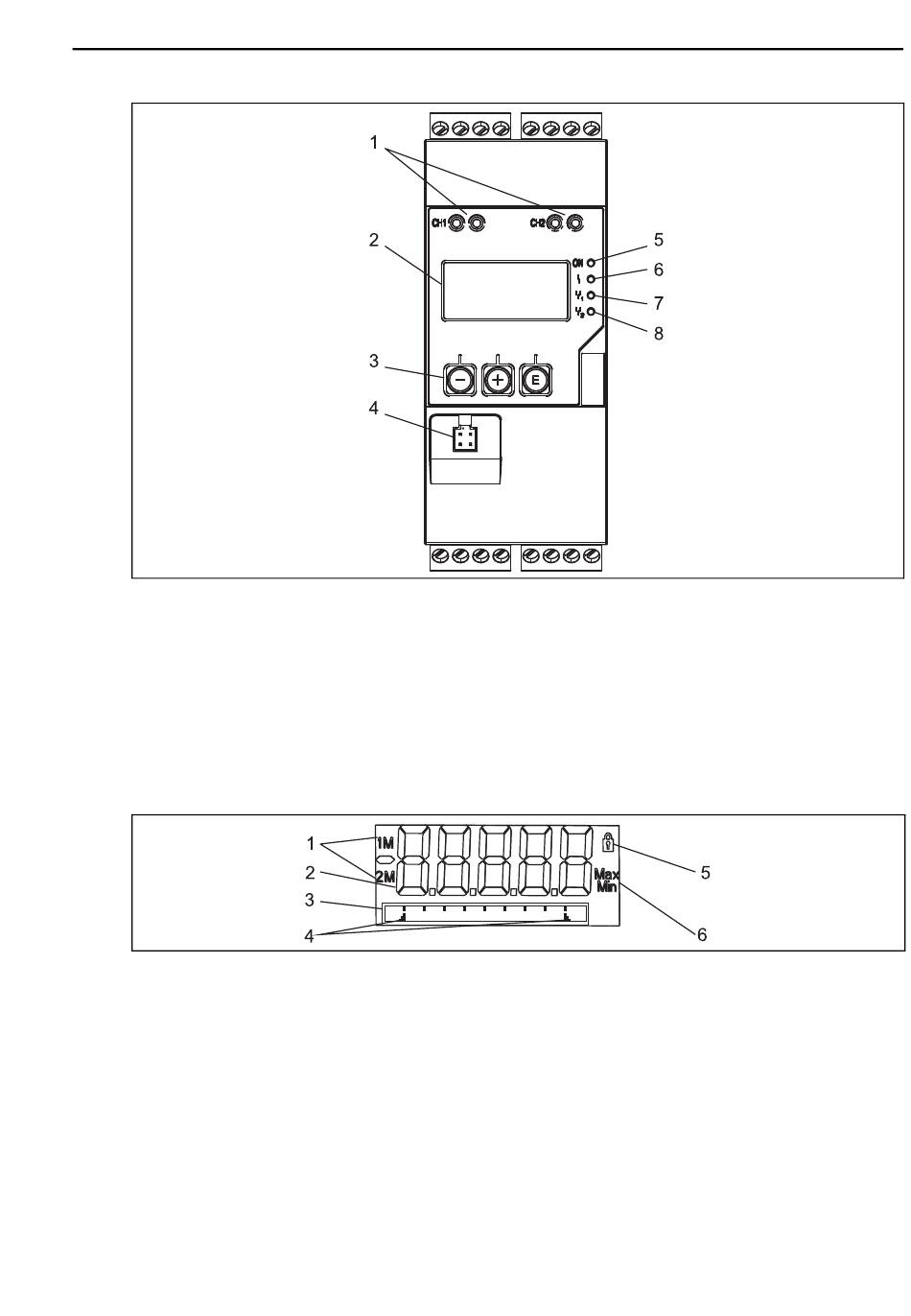

Bild 5: Processmätomvandlarens display och styrdelar
®
1: HART anslutningskontakter
2: Display
3: Styrknappar
4: Anslutningskontakt för PC-gränssnitt
5: Grön lysdiod: till – matningsspänning aktiv
6: Röd lysdiod: till – fel/larm
7: Gul lysdiod: till – relä 1 strömförande
8: Gul lysdiod: till – relä 2 strömförande
Bild 6: Processmätomvandlarens display
1: Kanalindikator: 1: analog ingång 1; 2: analog ingång 2; 1M: beräknat värde 1; 2M: beräknat värde 2
2: Mätvärdesvisning
3: Punktmatrisvisning för TAG, stapeldiagram och enhet
4: Gränsvärdesindikatorer i stapeldiagrammet
5: Indikator för "Funktion låst"
6: Min/maxvärdesindikator
Om ett fel uppstår växlar enheten automatiskt mellan visning av felet och visning av kanalen.
Se Avsnitt 6.5.3 och Avsnitt 9 "Felsökning".
