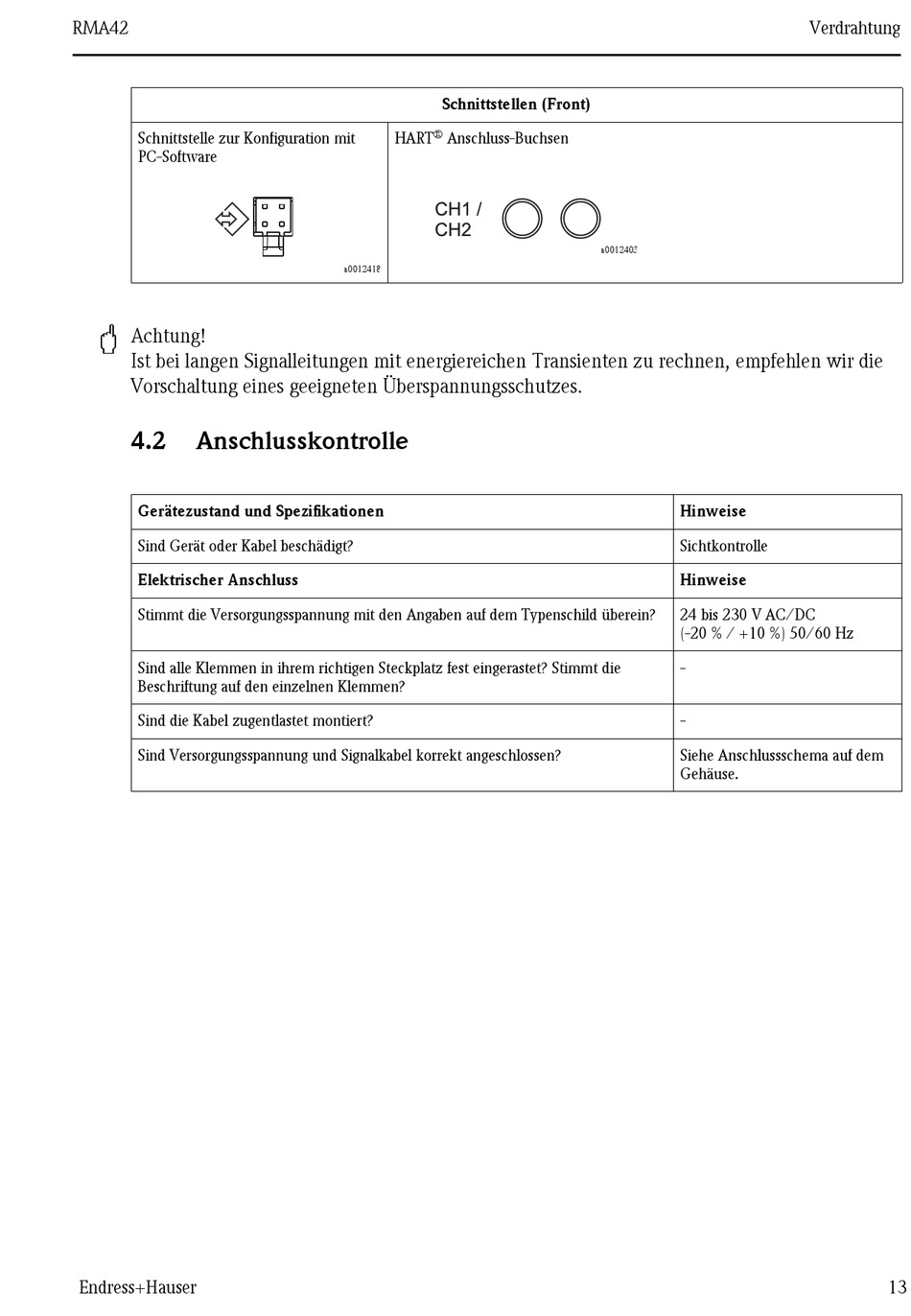

Anschlusskontrolle - Endress+Hauser RMA42 Kurzanleitung

RMA42
Schnittstelle zur Konfiguration mit
PC-Software
"
Achtung!
Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die
Vorschaltung eines geeigneten Überspannungsschutzes.
4.2

Anschlusskontrolle

Gerätezustand und Spezifikationen
Sind Gerät oder Kabel beschädigt?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die
Beschriftung auf den einzelnen Klemmen?
Sind die Kabel zugentlastet montiert?
Sind Versorgungsspannung und Signalkabel korrekt angeschlossen?
Endress+Hauser
Schnittstellen (Front)
®
HART Anschluss-Buchsen
a0012418
a0012403
Hinweise
Sichtkontrolle
Hinweise
24 bis 230 V AC/DC
(-20 % / +10 %) 50/60 Hz
-
-
Siehe Anschlussschema auf dem
Gehäuse.
Verdrahtung
13
