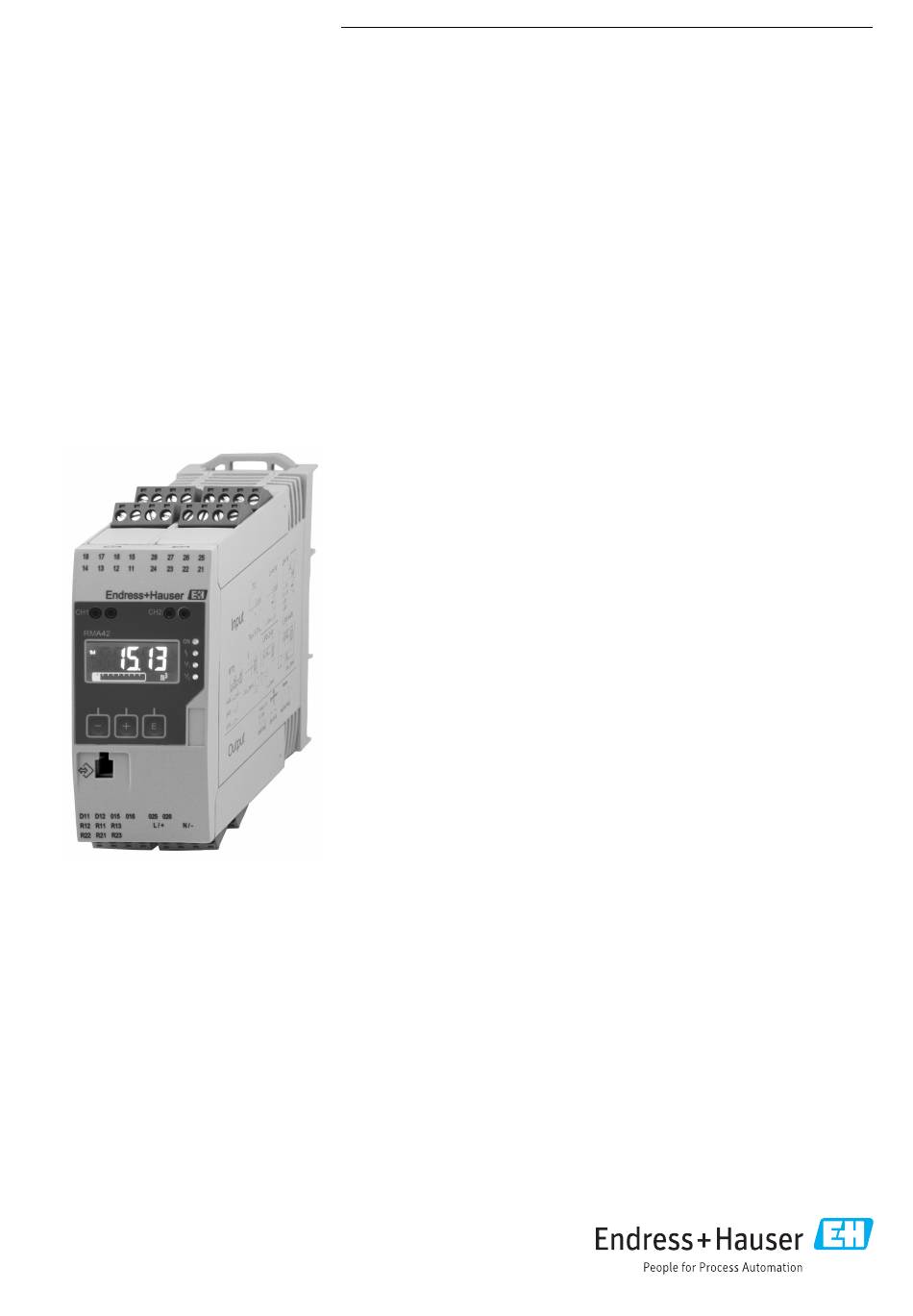

TI00150R/09/DE/07.22-00
71560878
2022-03-04
Products
Technische Information

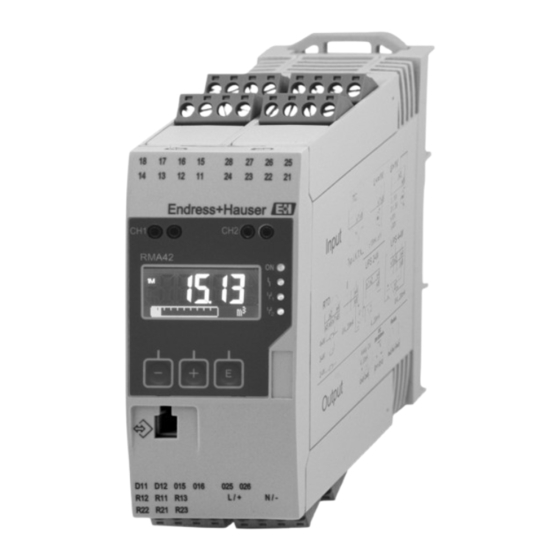

RMA42
Prozesstransmitter mit Steuereinheit
Universeller Prozesstransmitter zur Überwachung
und Darstellung von analogen Messwerten
Anwendungsbereich
• Anlagen- und Apparatebau
• Schaltwarten und Schaltschränke
• Prozesserfassung und -überwachung
• Prozesssteuerung
• Signalanpassung, -wandlung
• WHG konformer Grenzsignalgeber
Ihre Vorteile
• 5-stelliges 7-Segment LC-Display, hinterleuchtet
• Frei konfigurierbarer Dot-Matrix Anzeigebereich für Bargraph, Einheiten und
Messstellenbezeichnung
• 1 bzw. 2 Universaleingänge
• 2 Relais (optional)
• Min-/Max-Wert Speicherung
• 1 bzw. 2 berechnete Werte
• Je berechneter Wert eine Linearisierungstabelle mit 32 Stützstellen
• 1 bzw. 2 Analogausgänge
• Digitaler Statusausgang (Open Collector)
• Bedienung über 3 Tasten
• Parameterierung über Schnittstelle und Software FieldCare oder DeviceCare
Solutions
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RMA42
Inhaltszusammenfassung für Endress+Hauser RMA42
- Seite 1 Products Solutions Services TI00150R/09/DE/07.22-00 71560878 2022-03-04 Technische Information RMA42 Prozesstransmitter mit Steuereinheit Universeller Prozesstransmitter zur Überwachung und Darstellung von analogen Messwerten Anwendungsbereich • Anlagen- und Apparatebau • Schaltwarten und Schaltschränke • Prozesserfassung und -überwachung • Prozesssteuerung • Signalanpassung, -wandlung • WHG konformer Grenzsignalgeber Ihre Vorteile •...
-
Seite 2: Inhaltsverzeichnis
RMA42 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Bestellinformationen ..... . . 11 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Signale und Ergebnisse aus Berechnungen erfolgt in analoger Form, als Schaltausgang und als digitale Anzeige. Messeinrichtung Der RMA42 ist ein durch einen Mikrocontroller gesteuerter Prozesstransmitter mit Display, analo- gen Eingängen für Prozess- und Statussignale, analogen und digitalen Ausgängen sowie Schnitt- stelle zur Parametrierung. -
Seite 4: Eingang
RMA42 Eingang Messgröße Strom, Spannung, Widerstand, Widerstandsthermometer, Thermoelemente Strom: Messbereich • 0/4 … 20 mA +10% Überbereich • Kurzschlussstrom: max. 150 mA • Bürde: 10 Ω Spannung: • 0 … 10 V, 2 … 10 V, 0 … 5 V, 0 … 1 V, 1 … 5 V, ±1 V, ±10 V, ±30 V, ±100 mV •... -
Seite 5: Ausgang
RMA42 Ausgang Ausgangssignal Ein bzw. zwei Analogausgänge, galvanisch getrennt Strom-/Spannungsausgang Stromausgang: • 0/4 … 20 mA • Überbereich bis 22 mA Spannung: • 0 … 10 V, 2 … 10 V, 0 … 5 V, 1 … 5 V • Überbereich: bis 11 V, kurzschlussfest, I <... -
Seite 6: Energieversorgung
RMA42 Energieversorgung Klemmenbelegung A0011798 2 Anschlussbelegung des Prozesstransmitters (Relais (Klemmen Rx1-Rx3) und Kanal 2 (Klemmen 21-28 und O25/O26) optional). Hinweis: Dargestellte Kontaktlage der Relais bei Grenzwertverletzung oder Aus- fall der Spannungsversorgung. Versorgungsspannung Weitbereichsnetzteil 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz Leistungsaufnahme max. -
Seite 7: Leistungsmerkmale
RMA42 Leistungsmerkmale Referenzbedingungen Spannungsversorgung: 230 V , 50/60 Hz Umgebungstemperatur: 25 °C (77 °F) ± 5 °C (9 °F) Luftfeuchtigkeit: 20 %...60 % rel. Feuchte Maximale Messabweichung Universaleingang: Genauigkeit Eingang Bereich Messabweichung vom Messbereich (vMB) Strom 0 … 20 mA, 0 … 5 mA, 4 … 20 mA; Überbereich: bis ±0,05%... -
Seite 8: Montage
RMA42 Genauigkeit Eingang Bereich Messabweichung vom Messbereich (vMB) Typ S (Pt10Rh-Pt), –50 … 1 768 °C (–58 … 3 214 °F) ± (0,15% vMB +3,5 K (6,3 °F)) (IEC60584) für –50 … 100 °C (–58 … 212 °F) ± (0,15% vMB +1,5 K (2,7 °F)) ab 100 °C (212 °F) -
Seite 9: Klimaklasse
RMA42 Klimaklasse nach IEC 60654-1, Klasse B2 Schutzart Hutschienengehäuse IP 20 Elektrische Sicherheit Schutzklasse II, Überspannungskategorie II, Verschmutzungsgrad 2 Betauung Nicht zulässig Elektromagnetische Verträg- CE Konformität lichkeit (EMV) Elektromagnetische Verträglichkeit gemäß allen relevanten Anforderungen der IEC/EN 61326- Serie. Details sind aus der EU-Konformitätserklärung ersichtlich. -
Seite 10: Bedienbarkeit
RMA42 Bedienbarkeit Vor-Ort-Bedienung A0011767 4 Anzeige- und Bedienelemente des Prozesstransmitters HART® Anschlussbuchsen Display Bedientasten Anschlussbuchse PC-Schnittstelle grüne LED; an = Versorgungsspannung liegt an rote LED; an = Fehler / Alarm gelbe LED; an = Relais 1 angezogen gelbe LED; an = Relais 2 angezogen A0011765 ... -
Seite 11: Zertifikate Und Zulassungen
• Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser... -
Seite 12: Kommunikationsspezifisches Zubehör
RMA42 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. Kommunikationsspezifisches Bezeichnung Zubehör... - Seite 16 *71560878* 71560878 www.addresses.endress.com...
