Bedienung und Inbetriebnahme

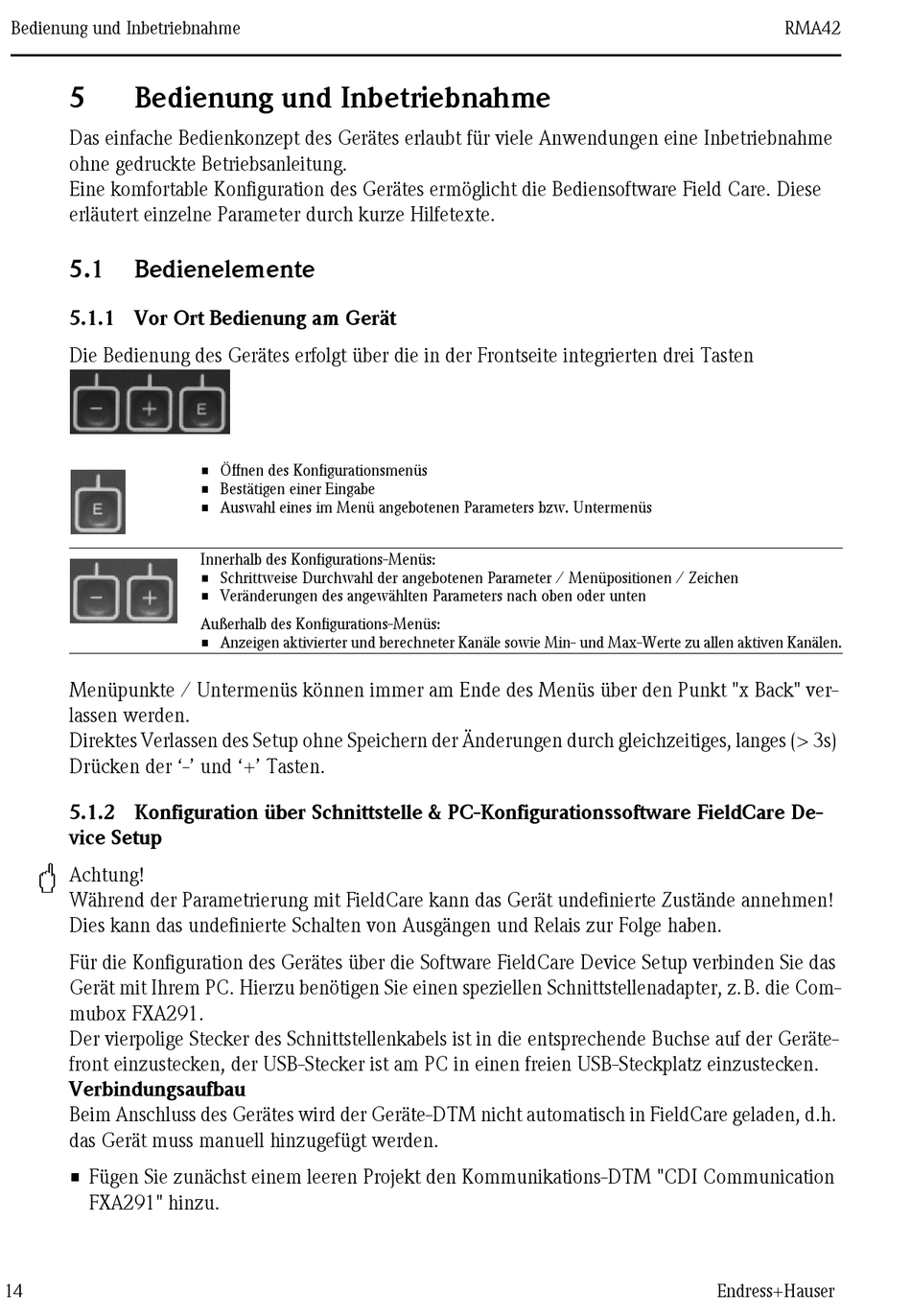

5 Bedienung und Inbetriebnahme
Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme
ohne gedruckte Betriebsanleitung.
Eine komfortable Konfiguration des Gerätes ermöglicht die Bediensoftware Field Care. Diese
erläutert einzelne Parameter durch kurze Hilfetexte.
5.1

Bedienelemente

5.1.1 Vor Ort Bedienung am Gerät
Die Bedienung des Gerätes erfolgt über die in der Frontseite integrierten drei Tasten
Menüpunkte / Untermenüs können immer am Ende des Menüs über den Punkt "x Back" ver-
lassen werden.
Direktes Verlassen des Setup ohne Speichern der Änderungen durch gleichzeitiges, langes (> 3s)
Drücken der '-' und '+' Tasten.
5.1.2 Konfiguration über Schnittstelle & PC-Konfigurationssoftware FieldCare De-
vice Setup
"
Achtung!
Während der Parametrierung mit FieldCare kann das Gerät undefinierte Zustände annehmen!
Dies kann das undefinierte Schalten von Ausgängen und Relais zur Folge haben.
Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie das
Gerät mit Ihrem PC. Hierzu benötigen Sie einen speziellen Schnittstellenadapter, z.B. die Com-
mubox FXA291.
Der vierpolige Stecker des Schnittstellenkabels ist in die entsprechende Buchse auf der Geräte-
front einzustecken, der USB-Stecker ist am PC in einen freien USB-Steckplatz einzustecken.
Verbindungsaufbau
Beim Anschluss des Gerätes wird der Geräte-DTM nicht automatisch in FieldCare geladen, d.h.
das Gerät muss manuell hinzugefügt werden.
• Fügen Sie zunächst einem leeren Projekt den Kommunikations-DTM "CDI Communication
FXA291" hinzu.
14
• Öffnen des Konfigurationsmenüs
• Bestätigen einer Eingabe
• Auswahl eines im Menü angebotenen Parameters bzw. Untermenüs
Innerhalb des Konfigurations-Menüs:
• Schrittweise Durchwahl der angebotenen Parameter / Menüpositionen / Zeichen
• Veränderungen des angewählten Parameters nach oben oder unten
Außerhalb des Konfigurations-Menüs:
• Anzeigen aktivierter und berechneter Kanäle sowie Min- und Max-Werte zu allen aktiven Kanälen.
