RMA42
"
Achtung!
• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes
sicher.
• Bei einem Betrieb im oberen Temperaturgrenzbereich verringert sich die Lebensdauer des
Displays.
3.2.1 Einbaulage
Senkrecht.
3.3
Einbaumaße
Beachten Sie die vorzusehende Breite des Gerätes von 45 mm (1,77 ").
• Maximale Tiefe inkl. Hutschienenclip 118 mm (4,65").
• Maximale Höhe inkl. Klemmen 115 mm (4,53").
• Gehäusebreite 45 mm (1,77").

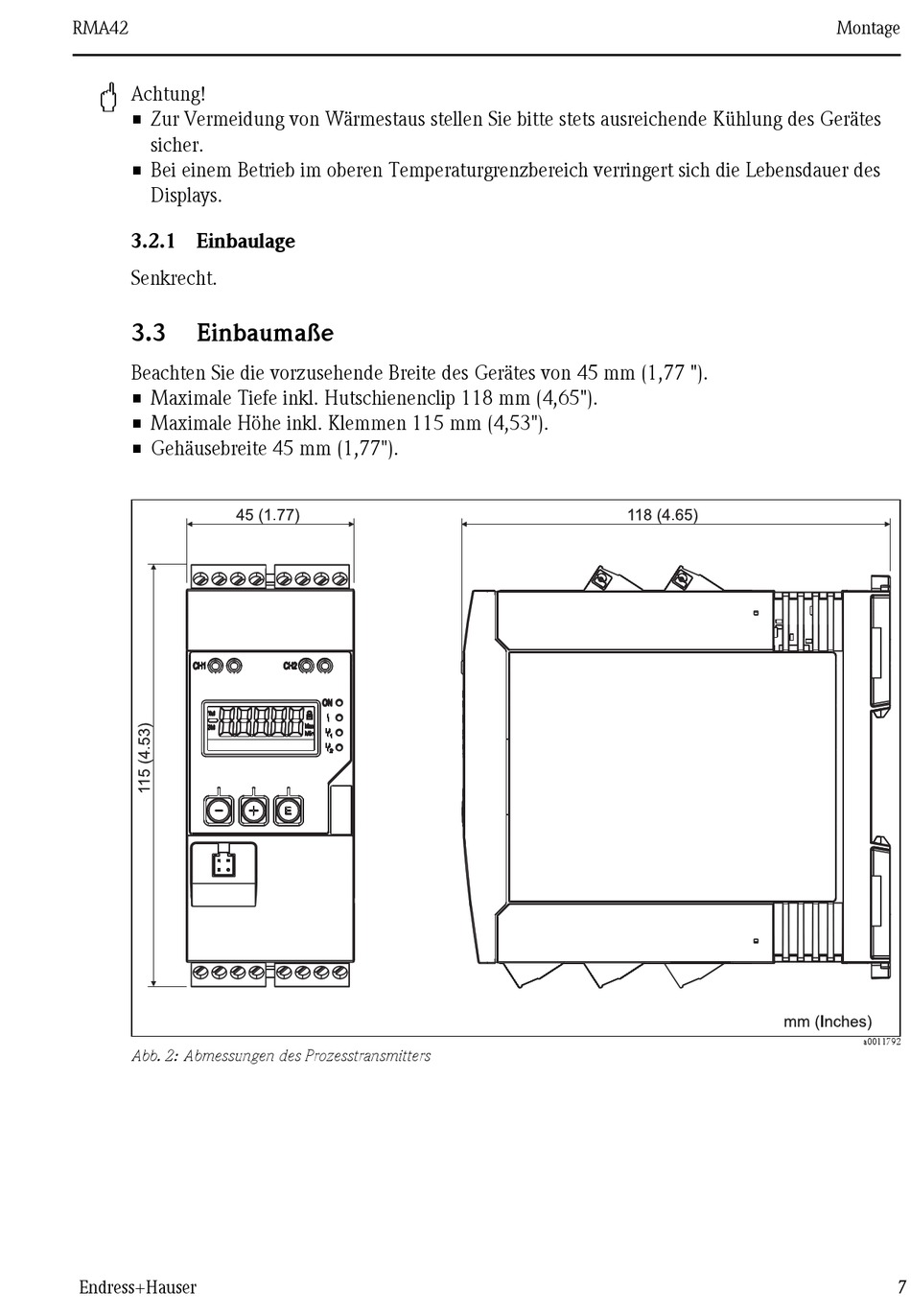

Abb. 2: Abmessungen des Prozesstransmitters
Endress+Hauser
Montage
a0011792
7
