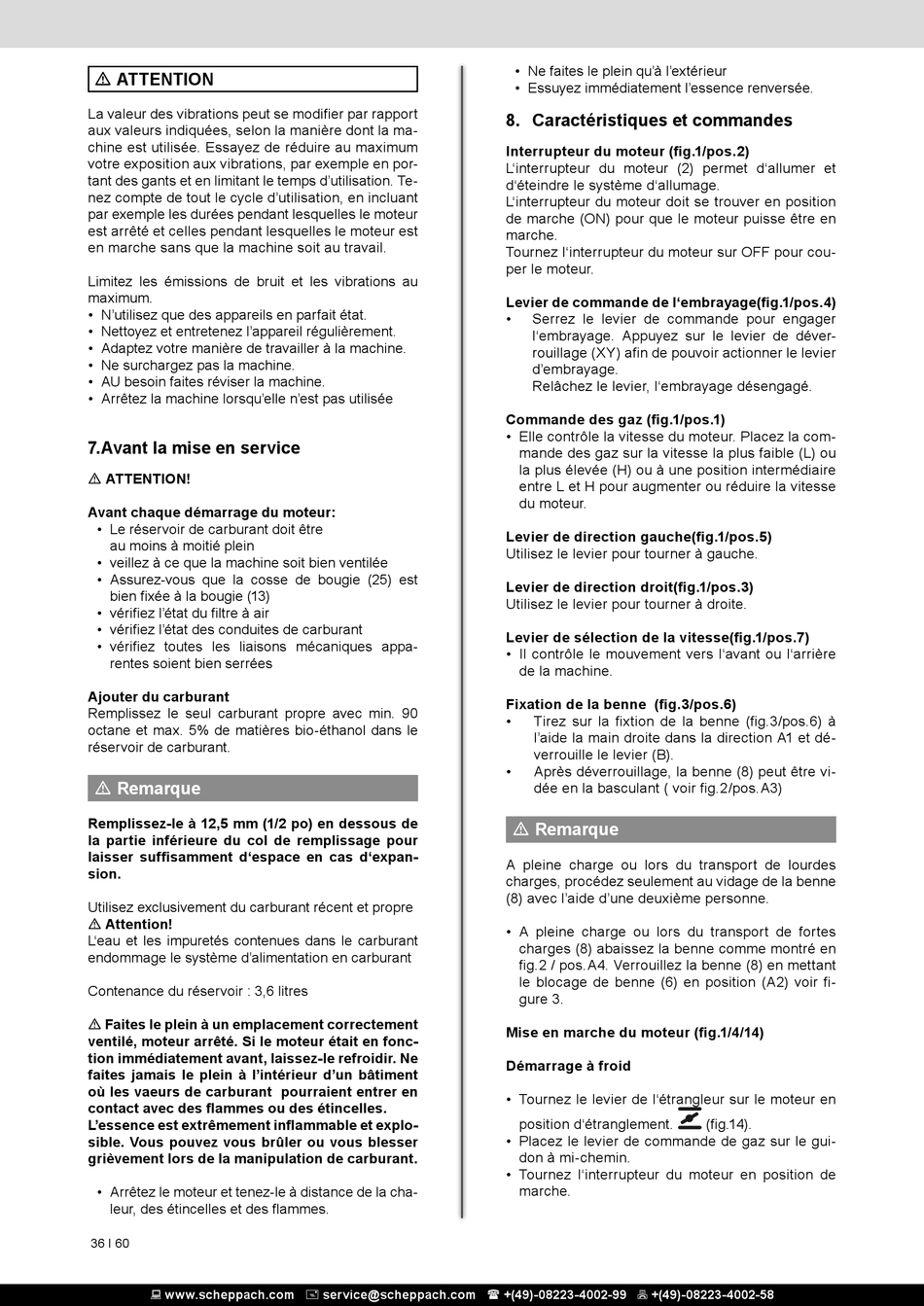

Avant La Mise En Service; Caractéristiques Et Commandes - Scheppach DP3000 Originalbetriebsanleitung

m ATTENTION
La valeur des vibrations peut se modifier par rapport
aux valeurs indiquées, selon la manière dont la ma-
chine est utilisée. Essayez de réduire au maximum
votre exposition aux vibrations, par exemple en por-
tant des gants et en limitant le temps d'utilisation. Te-
nez compte de tout le cycle d'utilisation, en incluant
par exemple les durées pendant lesquelles le moteur
est arrêté et celles pendant lesquelles le moteur est
en marche sans que la machine soit au travail.
Limitez les émissions de bruit et les vibrations au
maximum.
• N'utilisez que des appareils en parfait état.
• Nettoyez et entretenez l'appareil régulièrement.
• Adaptez votre manière de travailler à la machine.
• Ne surchargez pas la machine.
• AU besoin faites réviser la machine.
• Arrêtez la machine lorsqu'elle n'est pas utilisée

7. Avant la mise en service

m ATTENTION!
Avant chaque démarrage du moteur:
• Le réservoir de carburant doit être
au moins à moitié plein
• veillez à ce que la machine soit bien ventilée
• Assurez-vous que la cosse de bougie (25) est
bien fixée à la bougie (13)
• vérifiez l'état du filtre à air
• vérifiez l'état des conduites de carburant
• vérifiez toutes les liaisons mécaniques appa-
rentes soient bien serrées
Ajouter du carburant
Remplissez le seul carburant propre avec min. 90
octane et max. 5% de matières bio-éthanol dans le
réservoir de carburant.
m Remarque
Remplissez-le à 12,5 mm (1/2 po) en dessous de
la partie inférieure du col de remplissage pour
laisser suffisamment d'espace en cas d'expan-
sion.
Utilisez exclusivement du carburant récent et propre
m Attention!
L'eau et les impuretés contenues dans le carburant
endommage le système d'alimentation en carburant
Contenance du réservoir : 3,6 litres
m Faites le plein à un emplacement correctement
ventilé, moteur arrêté. Si le moteur était en fonc-
tion immédiatement avant, laissez-le refroidir. Ne
faites jamais le plein à l'intérieur d'un bâtiment
où les vaeurs de carburant pourraient entrer en
contact avec des flammes ou des étincelles.
L'essence est extrêmement inflammable et explo-
sible. Vous pouvez vous brûler ou vous blesser
grièvement lors de la manipulation de carburant.
• Arrêtez le moteur et tenez-le à distance de la cha-
leur, des étincelles et des flammes.
36 I 60
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Ne faites le plein qu'à l'extérieur
• Essuyez immédiatement l'essence renversée.
8. Caractéristiques et commandes
Interrupteur du moteur (fig.1/pos.2)
L'interrupteur du moteur (2) permet d'allumer et
d'éteindre le système d'allumage.
L'interrupteur du moteur doit se trouver en position
de marche (ON) pour que le moteur puisse être en
marche.
Tournez l'interrupteur du moteur sur OFF pour cou-
per le moteur.
Levier de commande de l'embrayage(fig.1/pos.4)
• Serrez le levier de commande pour engager
l'embrayage. Appuyez sur le levier de déver-
rouillage (XY) afin de pouvoir actionner le levier
d'embrayage.
Relâchez le levier, l'embrayage désengagé.
Commande des gaz (fig.1/pos.1)
• Elle contrôle la vitesse du moteur. Placez la com-
mande des gaz sur la vitesse la plus faible (L) ou
la plus élevée (H) ou à une position intermédiaire
entre L et H pour augmenter ou réduire la vitesse
du moteur.
Levier de direction gauche(fig.1/pos.5)
Utilisez le levier pour tourner à gauche.
Levier de direction droit(fig.1/pos.3)
Utilisez le levier pour tourner à droite.
Levier de sélection de la vitesse(fig.1/pos.7)
• Il contrôle le mouvement vers l'avant ou l'arrière
de la machine.
Fixation de la benne (fig.3/pos.6)
• Tirez sur la fixtion de la benne (fig.3/pos.6) à
l'aide la main droite dans la direction A1 et dé-
verrouille le levier (B).
• Après déverrouillage, la benne (8) peut être vi-
dée en la basculant ( voir fig.2/pos.A3)
m Remarque
A pleine charge ou lors du transport de lourdes
charges, procédez seulement au vidage de la benne
(8) avec l'aide d'une deuxième personne.
• A pleine charge ou lors du transport de fortes
charges (8) abaissez la benne comme montré en
fig.2 / pos.A4. Verrouillez la benne (8) en mettant
le blocage de benne (6) en position (A2) voir fi-
gure 3.
Mise en marche du moteur (fig.1/4/14)
Démarrage à froid
• Tournez le levier de l'étrangleur sur le moteur en
position d'étranglement.
• Placez le levier de commande de gaz sur le gui-
don à mi-chemin.
• Tournez l'interrupteur du moteur en position de
marche.
(fig.14).
