190M Series III
Bedienungshandbuch
9. Drücken Sie 4, um OFF auszuwählen und die Cursor auszuschalten.
Für eine mVs-mAs-mWs-Messung:
- mVs: Wählen Sie den Tastkopftyp „Voltage" (Spannung).
- mAs: Wählen Sie den Tastkopftyp „Current" (Stromstärke).
- mWs: Wählen Sie die mathematische Funktion als x und den Tastkopftyp „Voltage" (Spannung)
für einen Kanal sowie den Tastkopftyp „Current" (Stromstärke) für den anderen Kanal.

Cursor auf eine aus einer mathematischen Funktion (+ - x) resultierenden Signalform

Cursor-Messungen auf einer mathematisch berechneten Signalform AxB ergeben einen Messwert in Watt,
wenn Eingang A (Milli-)Volt und Eingang B (Milli-)Ampere misst. Für andere Cursor-Messungen,
beispielsweise auf den Signalformen A+B, A-B oder AxB, ist kein Messwert verfügbar, wenn die Einheiten
für die Messungen an den Eingängen A und B unterschiedlich sind.

Cursor bei Spektralmessungen

Für eine Cursormessung auf einem Spektrum:
1. Drücken Sie in der Anzeige „Spectrum Measurement" (Spektralmessung) die
Beschriftungen der Cursortasten anzuzeigen.
2. Verschieben Sie mit
36

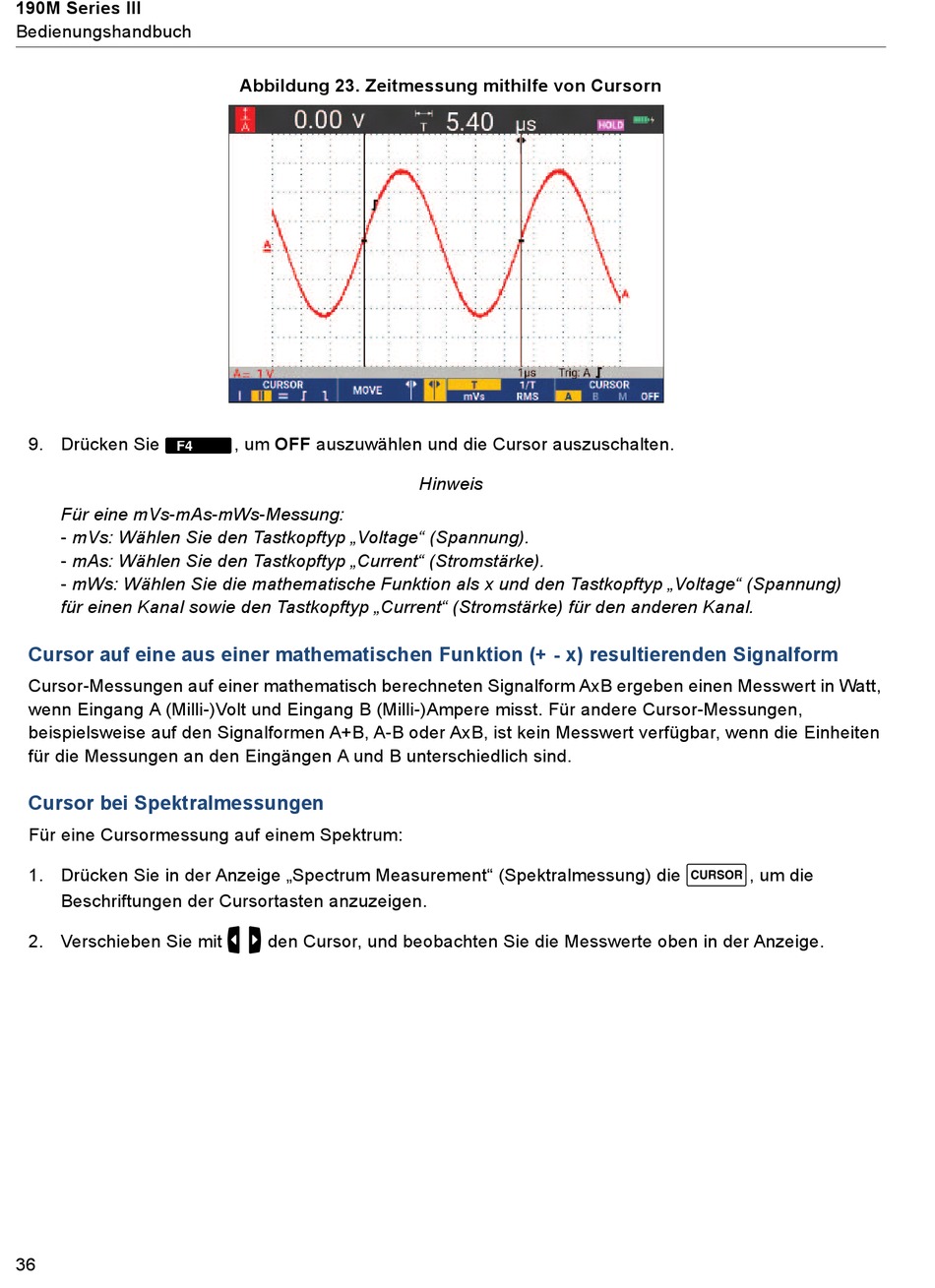

Abbildung 23. Zeitmessung mithilfe von Cursorn
g f
den Cursor, und beobachten Sie die Messwerte oben in der Anzeige.
Hinweis
G
, um die
