Impulse 6000D, 7000DP
Einleitungshandbuch
eingeführt, wenn externe Defibrillator-Paddles
verwendet werden.
W Vorsicht
Um Schäden am Tester oder Defibrillator zu
vermeiden, keine Defibrillator-Impulse an die
Herzschrittmachereingänge anlegen.
Abbildung 7 zeigt den Herzschrittmacher, angeschlossen
an die Herzschrittmacher-Eingangsbuchsen oder die
Defibrillator-Eingangsbuchsen. Die Herzschrittmacher-
Eingangsbuchsen haben eine wählbare Last von 50 bis
1500 Ω. Die Defibrillator-Eingangsbuchsen haben eine
Festlast von 50 Ω.
Abbildung 8 zeigt, wie die EKG-Patienten-
anschlussleitungen an den Tester angeschlossen werden.

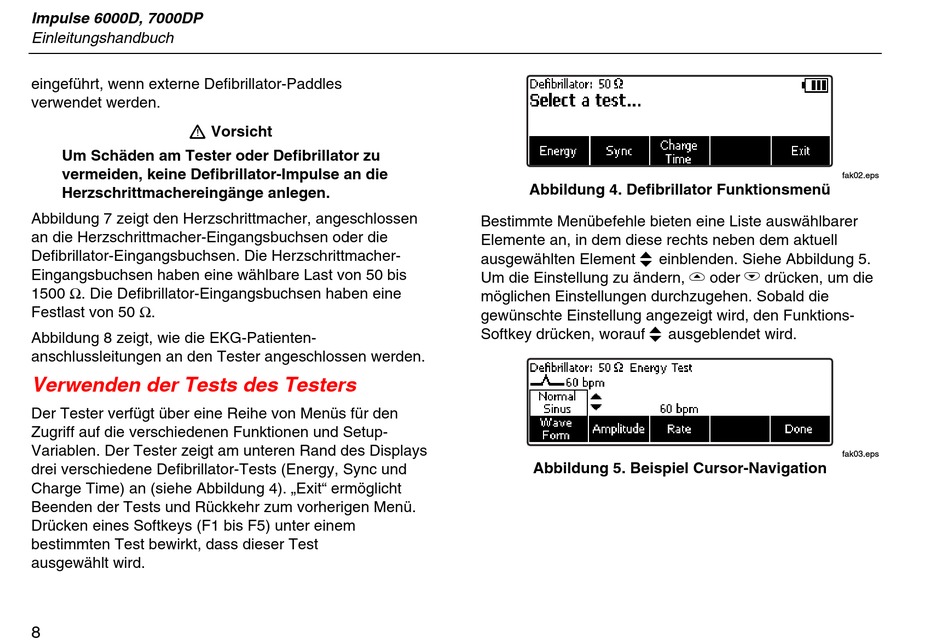

Verwenden der Tests des Testers

Der Tester verfügt über eine Reihe von Menüs für den
Zugriff auf die verschiedenen Funktionen und Setup-
Variablen. Der Tester zeigt am unteren Rand des Displays
drei verschiedene Defibrillator-Tests (Energy, Sync und
Charge Time) an (siehe Abbildung 4). „Exit" ermöglicht
Beenden der Tests und Rückkehr zum vorherigen Menü.
Drücken eines Softkeys (F1 bis F5) unter einem
bestimmten Test bewirkt, dass dieser Test
ausgewählt wird.
8
Abbildung 4. Defibrillator Funktionsmenü
Bestimmte Menübefehle bieten eine Liste auswählbarer
Elemente an, in dem diese rechts neben dem aktuell
ausgewählten Element K einblenden. Siehe Abbildung 5.
Um die Einstellung zu ändern, G oder H drücken, um die
möglichen Einstellungen durchzugehen. Sobald die
gewünschte Einstellung angezeigt wird, den Funktions-
Softkey drücken, worauf K ausgeblendet wird.
Abbildung 5. Beispiel Cursor-Navigation
fak02.eps
fak03.eps
