Liquiline Control CDC90
M3 (2. Messstelle)- Luftschläuche vom der pneumatische Steuereinheit zum
Umschaltventil und Armatur der 2. Messstelle

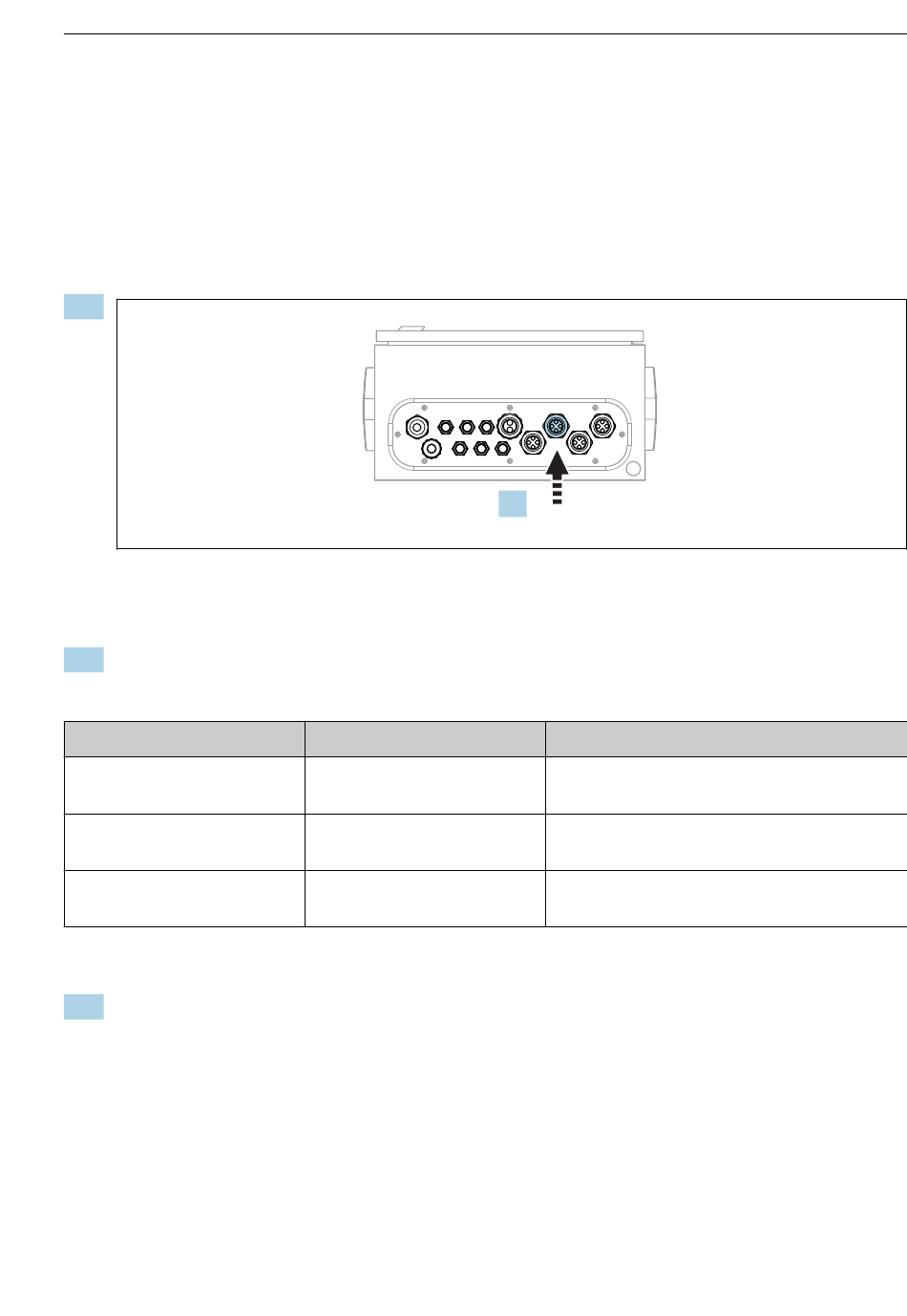

Anschluss M3 in der pneumatische Steuereinheit
Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche:
• Ansteuerung des Umschaltventils.
• Druckluftansteuerung der Armatur
• Verfahren der Armatur
1.
Führen Sie die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschrau-
bung der pneumatischen Steuereinheit.
2. Schließen Sie die Schläuche an den Pilotventilen im der pneumatischen Steuereinheit
wie folgt an:
Pilotventil
9, 10
11
12
Anschluss M3 an Umschaltventil und Armatur der 2. Messstelle
3. Schließen Sie die Schläuche des Multischlauchs M3 von der pneumatischen Steuerein-
heit am Umschaltventil und der Armatur wie folgt an:
Endress+Hauser
Funktion
Druckluftansteuerung
Umschaltventil, 2. Messstelle
Verfahren der Armatur, 2.
Messstelle
Druckluftansteuerung Armatur,
2. Messstelle
1.
Schlauch Nummer
8, 11
9
10
Montage
A0033441
