Endress+Hauser Liquiline Control CDC90 Kurzanleitung Seite 42

Elektrischer Anschluss
*
L N

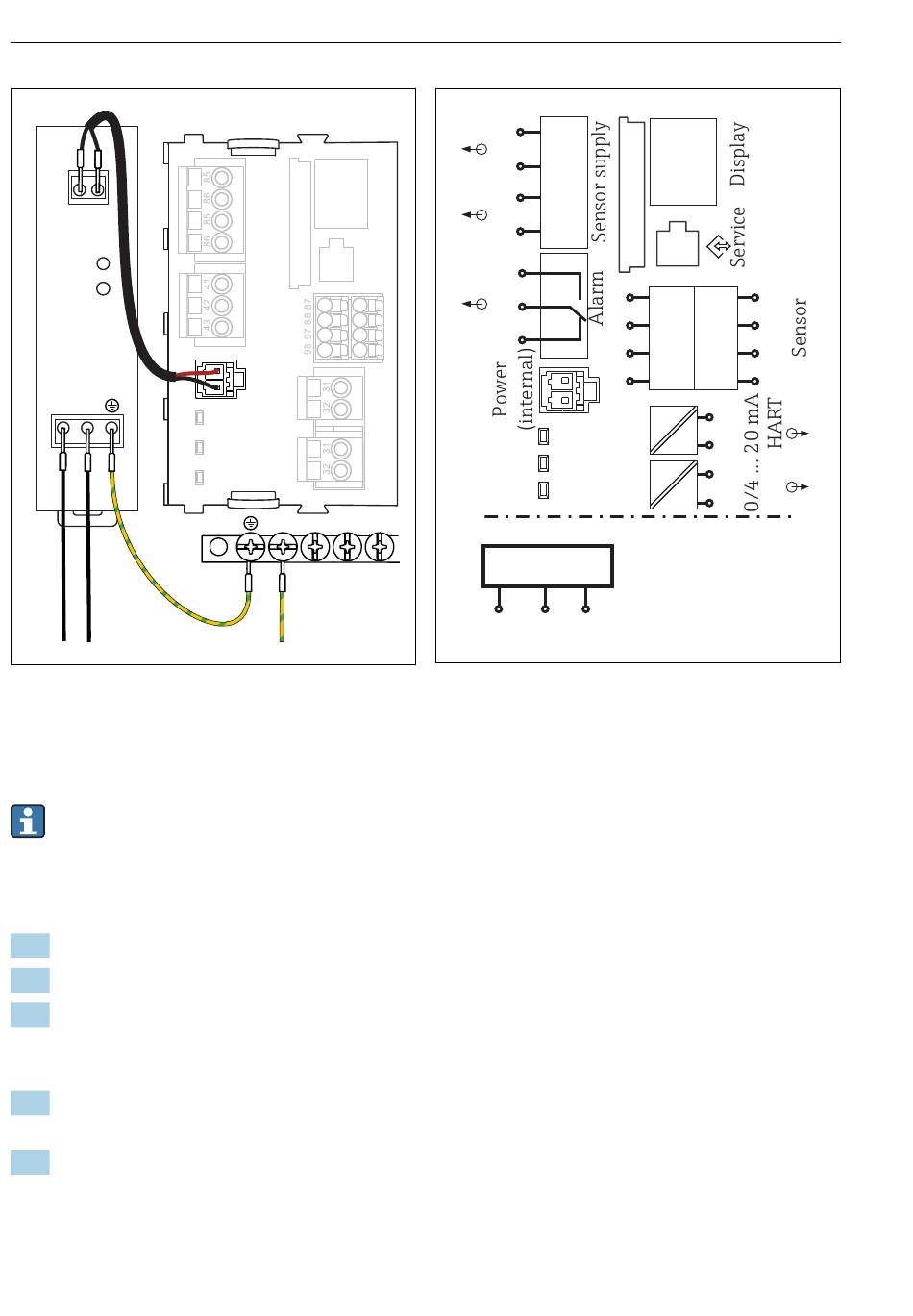

 28 Versorgungsanschluss mit BASE-E (Schalt-
schrankgerät)
* Belegung je nach Netzteil, achten Sie auf rich-
tigen Anschluss
Die beiden Gerätevarianten dürfen ausschließlich mit dem mitgelieferten Netzteil inklu-
sive seines Kabels betrieben werden. Beachten Sie zusätzlich die Hinweise in der mitge-
lieferten Betriebsanleitung des Netzteils.
Versorgungsspannung anschließen
1. Der Netzanschluss muss permanent ausgeführt werden (ohne Netzstecker).
2. Führen Sie das Versorgungskabel durch die passende Kabeldurchführung ins Gehäuse.
3. Schritt 2 gilt nur für das Netzteil 100 ... 230 V AC.
Schließen Sie den Schutzleiter des Netzteils an den dafür vorgesehenen Gewindebolzen
der Kabelmontageschiene an.
4. Stellen Sie eine ausreichende Anbindung an das Schutzleitersystem des Gebäudes
sicher.
5. Schließen Sie die Kabeladern L und N (100 ... 230 V AC) gemäß Anschlussplan an den
Steckklemmen des Netzteils an.
42
+ RD
- BK
A0025365
85
+ PK
1
86
–
GY
85
+
PK
2
86
–
GY
41
42
43
A
B
Power
L/+ N/– PE
L/+ N/– *
 29 Gesamt-Anschlussplan BASE-E und
externes Netzteil (B)
Liquiline Control CDC90
SD
2
1
87 87
+ +
BN BN
88 88
– –
WH
WH
97 97
A
GN
GN
98 98
YE
YE
B
31
+
32
–
31
+
32
–
B
Endress+Hauser
1
2
A0015873
