8.2 Austauschen der kollimierten Glühlampe des OUSTF10

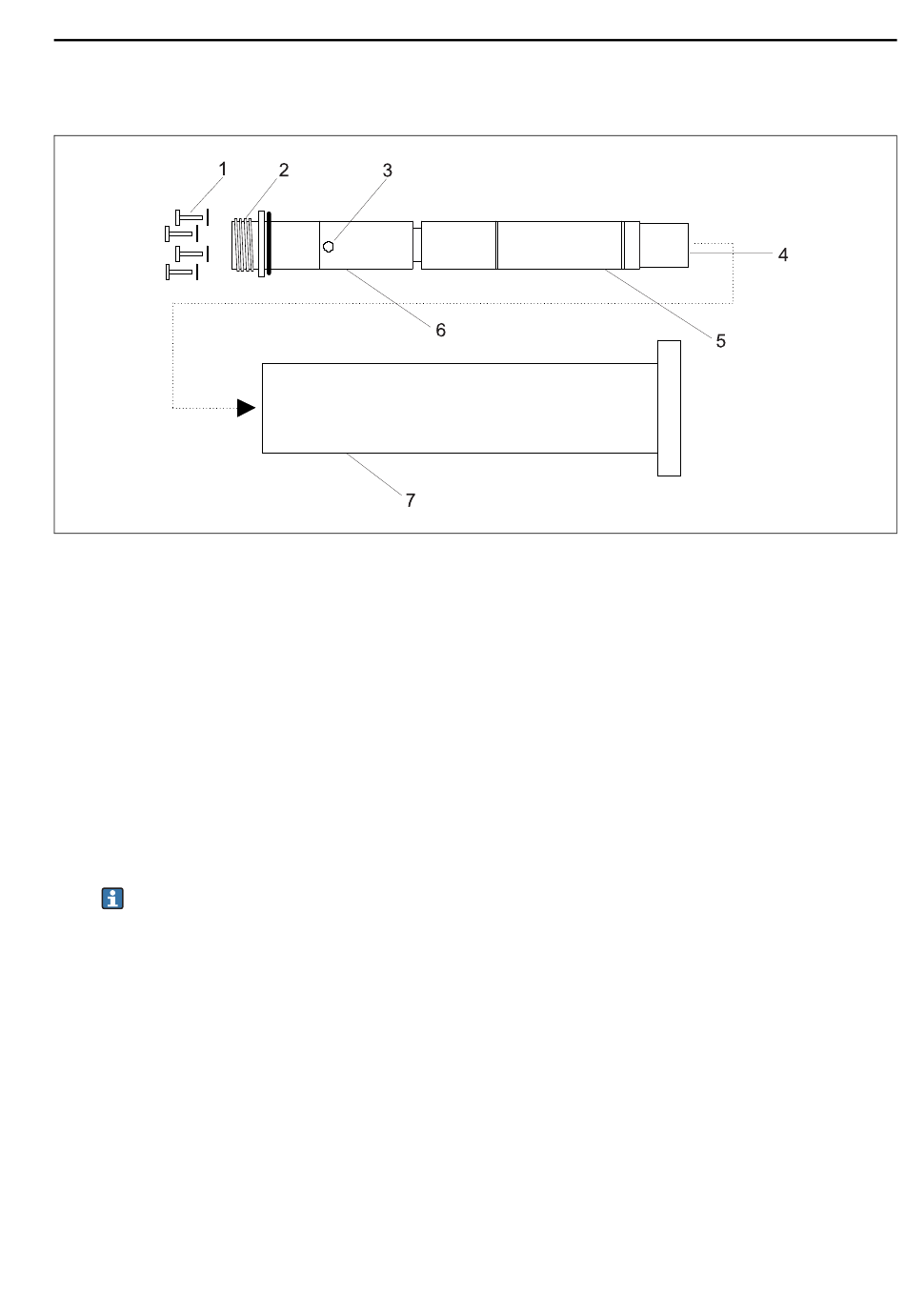

Fig. 9: Austauschen von kollimierten Glühlampen
1 4 M3 Schrauben und Sicherungsscheiben aus nicht rostendem Stahl
2 Lampenanschluss
3 2 Befestigungsschrauben
4 Lampe und Projektionsoptik, montiert und für den Austausch im
Gehäuse bereit
1. Zum Austauschen der Lampe entfernen Sie die Lampenbaugruppe aus der Durchflusszelle,
indem Sie sie gegen den Uhrzeigersinn drehen.
2. Entfernen Sie die 4 Schrauben und Unterlegscheiben vom Lampenanschluss, und ziehen
Sie vorsichtig die Lampenbaugruppe und die Projektionsoptikbaugruppe aus dem Gehäuse
heraus. Die Lampe und der Anschluss sind fest eingebaut. Die Lampenbaugruppe ist in die
Projektionsoptikbaugruppe eingeschraubt.
3. Lösen Sie die 2 Befestigungsschrauben auf der Lampenbaugruppe. Schrauben Sie die
Lampenbaugruppe vorsichtig ab, und tauschen Sie sie gegen eine neue aus.
Nicht zu fest anziehen.
4. Führen Sie die wieder zusammengesetzte Projektionsoptik- und Lampenbaugruppe
wieder in das Lampengehäuse ein. Achten Sie dabei darauf, die Montageöffnungen des
Anschlusses auf die Schraublöcher im Rumpf des Lampengehäuses auszurichten. Setzen
Sie sie vollständig ein, und bringen Sie die 4 Schrauben und Unterlegscheiben wieder an.
5. Montieren Sie die Lampenbaugruppe wieder auf der Durchflusszelle, indem Sie sie im
Uhrzeigersinn festdrehen.
6. Nach dem Lampenaustausch ist ein Nullpunktabgleich erforderlich.
Endress+Hauser
5 Projektionsoptikbaugruppe
6 Lampenbaugruppe (Schrauben in
Projektionsoptikbaugruppe)
7 Lampengehäuse
Instandhaltung
A0016662
23
