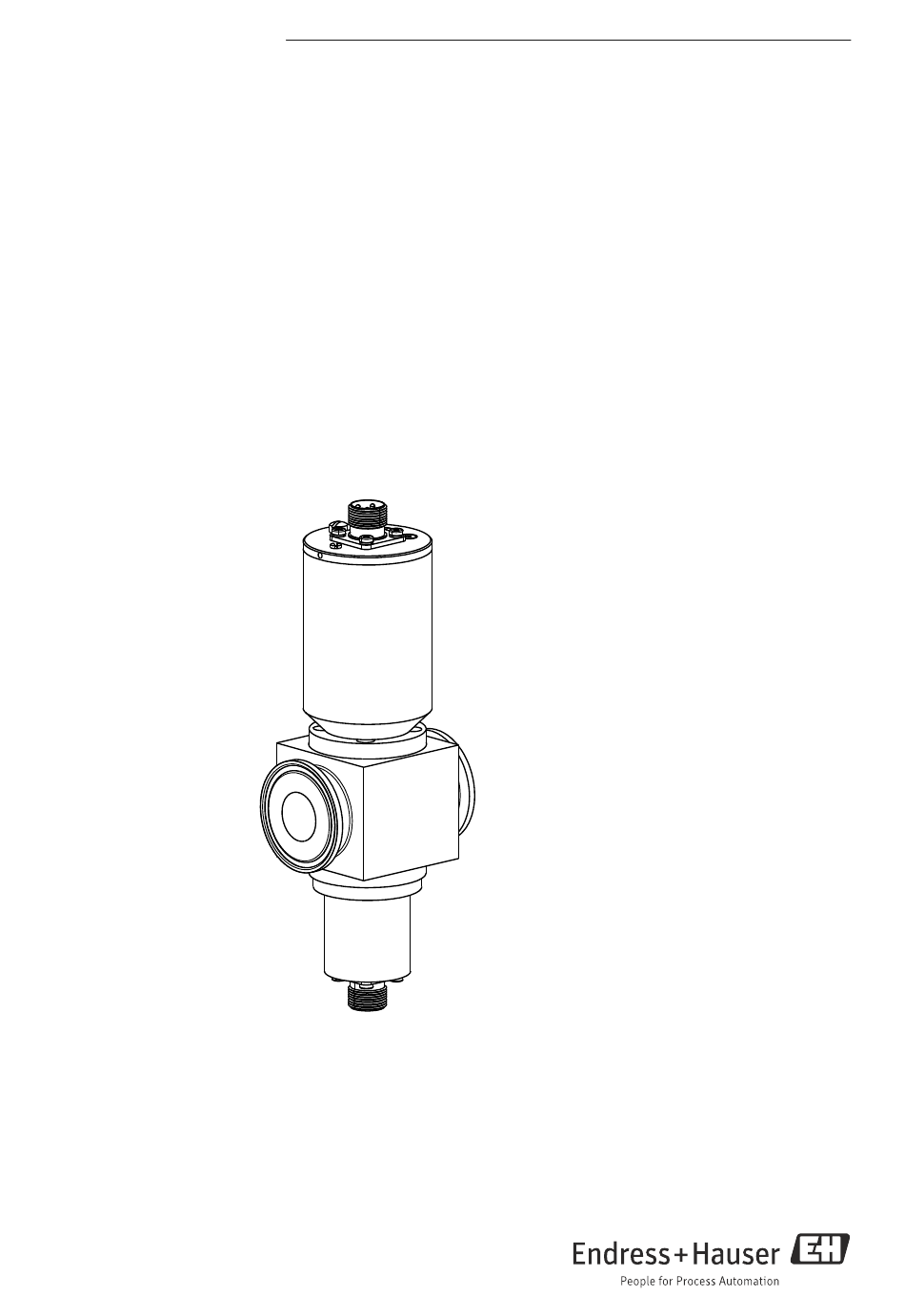

- Seite 1 Products Solutions Services BA00497C/07/DE/01.13 71222419 Betriebsanleitung OUSAF12 Optischer Sensor kombiniert mit Durchflussarmatur OUA260 zur Extinktionsmessung...
-
Seite 3: Inhaltsverzeichnis
Instandhaltungsplan ....19 Austauschen der gasgefüllten Lampe des OUSAF12 ......21 Endress+Hauser... -
Seite 4: Über Dieses Dokument
Über dieses Dokument OUSAF12 Über dieses Dokument Warnhinweise Gestaltung, Signalwörter und Farbcodierung der Warnhinweise erfüllen die Spezifikationen der ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Art der Information Bedeutung Dieses Zeichen warnt Sie vor einer Gefahrensituation. -
Seite 5: Grundlegende Sicherheitshinweise
Reparaturen, die nicht in dieser Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch den Service durchgeführt werden. Bestimmungsgemäße Verwendung Der OUSAF12-Sensor dient zur Bestimmung der VIS/NIR-Absorption eines flüssigen Mediums und ist für den Einsatz in einer Vielzahl von Anwendungen in unterschiedlichen Industriebranchen geeignet. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise OUSAF12 Betriebssicherheit ‣ Vor Inbetriebnahme der gesamten Messstelle ist sicherzustellen, dass alle Anschlüsse ordnungsgemäß vorgenommen wurden. Zudem ist sicherzustellen, dass die elektrischen Kabel und Schlauchanschlüsse keine Beschädigungen aufweisen. ‣ Beschädigte Geräte dürfen nicht in Betrieb genommen werden und sind gegen unbeabsichtigte Inbetriebnahme zu schützen. -
Seite 7: Produktbeschreibung
OUSAF12 Produktbeschreibung Produktbeschreibung Bauweise des OUSAF12 mit der Durchflussarmatur OUA260 A0014796 Fig. 1: Bauweise des OUSAF12 mit der Durchflussarmatur OUA260 Kabelanschluss Durchflussarmatur OUA260 (separat zu bestellen) Lampenbaugruppe Detektorbaugruppe Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren. Endress+Hauser... -
Seite 8: Messprinzip
Produktbeschreibung OUSAF12 Messprinzip Lichtabsorption Dieses Messprinzip basiert auf dem Lambert-Beer-Gesetz. Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der Konzentration der absorbierenden Substanz. Eine Lichtquelle sendet Lichtwellen durch das Medium, und das Durchlicht wird auf der Detektorseite gemessen. -
Seite 9: Warenannahme Und Produktidentifizierung
4.2.2 Produktidentifizierung Der Bestellcode und die Seriennummer Ihres Gerätes finden Sie: • auf dem Typenschild Um zu erfahren, über welche Geräteausführung Sie verfügen, können Sie die auf dem Typenschild angegebene Seriennummer in das Suchfeld auf der folgenden Webseite eingeben: www.products.endress.com/OUSAF12 Endress+Hauser... -
Seite 10: Lieferumfang
Warenannahme und Produktidentifizierung OUSAF12 Lieferumfang Der Lieferumfang richtet sich jeweils nach der bestellten Ausführung. Separate Bestellung • 1 Detektor und Lampenbaugruppe ohne Durchflussarmatur • Betriebsanleitung Montiert an Durchflussarmatur • Montierte Detektor- und Lampenbaugruppe • Durchflussarmatur OUA260 • Betriebsanleitung je nach eingesetztem Messumformer Sollten Sie Fragen haben, wenden Sie sich bitte an Ihr Vertriebsbüro vor Ort. -
Seite 11: Montage
OUSAF12 Montage Montage Montagebedingungen 5.1.1 Messeinrichtung Eine komplette Messeinrichtung umfasst: • Messumformer Memograph CVM40 • Optischer Sensor OUSAF12 • Durchflussarmatur OUA260 • Kabelsatz OUK10 A0015912 Fig. 3: Beispiel für eine Messeinrichtung Kabelsatz OUK10 Messumformer Memograph CVM40 Optischer Sensor OUSAF12 Durchflussarmatur OUA260... -
Seite 12: Abmessungen
OUSAF12 5.1.2 Abmessungen Die Abmessungen des Sensors richten sich nach der Durchflussarmatur. A0014882 Fig. 4: Allgemeine Abmessungen des OUSAF12 mit der Durchflussarmatur OUA260 Lampenbaugruppe Durchflussarmatur OUA260 (separat zu bestellen) Detektorbaugruppe Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren. - Seite 13 Die Sensoren wurden dafür konzipiert, zusammen mit der entsprechenden Durchflussarmatur OUA260 im Prozess eingesetzt zu werden. Die Durchflussarmatur kann entweder direkt in einer Prozessleitung oder in einer By-Pass-Leitung installiert werden. Der Sensor OUSAF12 kann nicht ohne die Armatur OUA260 eingesetzt werden.
-
Seite 14: Sensormontage
Montage OUSAF12 Sensormontage Wird der OUSAF12 zusammen mit der OUA260 bestellt, dann ist die Durchflussarmatur bei Auslieferung am Sensor vormontiert, sodass der Sensor direkt einsatzbereit ist. Andernfalls gehen Sie beim Sensoreinbau bitte wie folgt vor: Installieren Sie die Durchflussarmatur OUA260 über die Prozessanschlüsse im Prozess. -
Seite 15: Elektrischer Anschluss
Bevor Sie mit irgendwelchen Verdrahtungsarbeiten beginnen, müssen Sie sicherstellen, dass an keinem der Kabel Spannung anliegt. Sensoranschluss Der Sensor OUSAF12 wird über den vorkonfektionierten oder beschrifteten Kabelsatz OUK10 (separat zu bestellen) an den Messumformer angeschlossen. Anschlüsse und Beschriftung können je nach verwendetem Messumformer variieren. -
Seite 16: Anschlusskontrolle
Elektrischer Anschluss OUSAF12 Anschlusskontrolle Gerätestatus und -spezifikationen Bemerkungen Sind Sensor, Armatur oder Kabel beschädigt? Sichtprüfung Elektrischer Anschluss Bemerkungen Verfügen die angeschlossenen Kabel über eine Zugentlastung und weisen sie keine Verdrehungen auf? Wurde das Kabel ohne Schleifen und Überkreuzungen verlegt? Sitz prüfen (leicht ziehen) Sind die Signalkabel korrekt und gemäß... -
Seite 17: Inbetriebnahme
OUSAF12 Inbetriebnahme Inbetriebnahme Installationskontrolle Bitte prüfen Sie vor der Erstinbetriebnahme, ob: • der Sensor korrekt installiert ist • die elektrischen Anschlüsse korrekt vorgenommen wurden Sensorkalibrierung Wird der Sensor zusammen mit einem Messumformer bestellt, dann wird das gesamte Messsystem werkskalibriert und einsatzbereit ausgeliefert. -
Seite 18: Filterprüfung Mit Easycal
Inbetriebnahme OUSAF12 A0014397 Fig. 7: Gehäuse und Bedienelemente des Prüffilters Filterprüfung mit Easycal Im Lieferumfang jedes Standardsensors ist ein Referenzfilter enthalten, mit dem eine Installationskontrolle des Gerätes vorgenommen werden kann, ohne dass die Verwendung von Kalibrierlösungen erforderlich ist. Der Filter kann in den Lichtpfad des Sensors gedreht werden, wodurch die Absorbtion in der optischen Kette simuliert wird. -
Seite 19: Instandhaltung
OUSAF12 Instandhaltung Instandhaltung Instandhaltungsplan Für den Sensor OUSAF12 sind bestimmte Instandhaltungsmaßnahmen durchzuführen. Die Wartungs- und Instandhaltungsintervalle richten sich nach der jeweiligen Anwendung. Checkliste zur Instandhaltung: Austauschen der Lampe Die Lampe wird typischerweise nach 8.000 bis 10.000 Betriebsstunden ausgetauscht. Austauschen von Sensorfenster und Dichtung Das Fenster muss nur bei Beschädigung ausgetauscht werden. - Seite 20 Instandhaltung OUSAF12 A0016659 Fig. 9: Querschnittsansicht eines typischen Sensors der Serie OUSAF12 - Standardreferenz Messdetektor Prozessdurchfluss Optionaler optischer Filter Fenster der Durchflusszelle Fensterring Standardlampe Endress+Hauser...
-
Seite 21: Austauschen Der Gasgefüllten Lampe Des
OUSAF12 Instandhaltung Austauschen der gasgefüllten Lampe des OUSAF12 A0014399 Fig. 10: Austauschen von gasgefüllten Lampen Zum Austauschen der Lampe entfernen Sie die Lampenbaugruppe aus der Durchflusszelle, indem Sie sie gegen den Uhrzeigersinn drehen. Nehmen Sie die Rückseite der Lampenbaugruppe vom Lampengehäuse ab (1 in Abbildung 9), indem Sie sie herausziehen. -
Seite 22: Austauschen Der Standardglüh- Und Der Hochlumineszenzlampe Des Ousaf12
Montieren Sie die Lampenbaugruppe wieder auf der Durchflusszelle, indem Sie sie im Uhrzeigersinn festdrehen. Nach dem Lampenaustausch ist ein Nullpunktabgleich erforderlich. Austauschen der Standardglüh- und der Hochlumineszenzlampe des OUSAF12 A0016607 Fig. 11: Austauschen von Standardglüh- und Hochlumineszenzlampen Zum Austauschen der Lampe entfernen Sie die Lampenbaugruppe aus der Durchflusszelle, indem Sie sie gegen den Uhrzeigersinn drehen. -
Seite 23: Austauschen Der Kollimierten Glühlampe Des Ousaf12
Montieren Sie die Lampenbaugruppe wieder auf der Durchflusszelle, indem Sie sie im Uhrzeigersinn festdrehen. 10. Nach dem Lampenaustausch ist ein Nullpunktabgleich erforderlich. Austauschen der kollimierten Glühlampe des OUSAF12 A0016662 Fig. 12: Austauschen von kollimierten Glühlampen 4 M3 Schrauben und Sicherungsscheiben aus nicht rostendem Stahl... - Seite 24 Instandhaltung OUSAF12 Führen Sie die erneut zusammengesetzte Projektionsoptik- und Lampenbaugruppe wieder in das Lampengehäuse ein. Achten Sie dabei darauf, die Montageöffnungen des Anschlusses auf die Schraublöcher im Rumpf des Lampengehäuses auszurichten. Setzen Sie sie vollständig ein, und bringen Sie die 4 Schrauben und Unterlegscheiben wieder an.
-
Seite 25: Austauschen Von Sensorfenster Und
OUSAF12 Instandhaltung Austauschen von Sensorfenster und Dichtung Fenster müssen immer gegen Fenster desselben Typs ausgetauscht werden, um die Pfadlänge beizubehalten. Die nachfolgende Abbildung zeigt eine typische Durchflusszelle. Gehen Sie wie folgt vor, um Fenster oder Fensterdichtungen auszutauschen oder andere Instandhaltungsarbeiten durchzuführen, die eine Demontage des Sensors erfordern: Zum Austauschen der Fenster und Dichtungen muss der Sensor aus der Prozessleitung entfernt werden. - Seite 26 Pfadlänge des Sensors geändert wurde, muss das Analysegerät entsprechend konfiguriert werden, um die neue Pfadlänge widerzuspiegeln. Nach jeder Demontage und anschließenden Montage eines OUSAF12-Sensors muss eine Kalibrierung mit Flüssigkeiten mit dem zugehörigen Analysegerät durchgeführt werden. Vergewissern Sie sich nach der Demontage und Montage, dass die Lampenbaugruppe auf der Durchflusszelle auf der Seite mit der "kürzeren"...
-
Seite 27: Reparatur
OUSAF12 Reparatur Reparatur Ersatzteilliste OUSAF12-Sensor Bestell-Nr. Bezeichnung KIT OUSAFxx Gasgefüllte Lampe 71142978 Kit OUSAF12 Glühlampe 71142624 Kit OUSxF1x Kollimierte Glühlampe 71142626 Kit OUSAFxx Hochlumineszenzlampe 71142977 KIT OUSxFxx Staubabdeckung Anschluss 71210161 Ersatzteilliste Durchflussarmatur OUA260 Bestell-Nr. Bezeichnung 71136357 KIT OUA260 Fenster-O-Ringe EPDM (USP) - Seite 28 Reparatur OUSAF12 Bestell-Nr. Bezeichnung KIT OUA260 Fenster Quartz 23 mm 71136394 KIT OUA260 Fenster Quartz 24 mm 71136395 KIT OUA260 Fenster Quartz 31,5 mm 71136397 KIT OUA260 Fenster Quartz 33,5 mm 71136398 KIT OUA260 Fenster Quartz 34 mm 71136400 KIT OUA260 Fenster Quartz 9 mm...
- Seite 29 OUSAF12 Reparatur a0007180 Fig. 14: Fenstertypen und -längen 14,0 mm (0,55") 31,5 mm (1,24") Fenstertypen für Armaturen mit 19,0 mm (0,75") 18,5 mm (0,73") Tri-Clamp-Verbindung und 24,0 mm (0,94") 23,5 mm (0,93") Leitungsgrößen von 1/2" und 3/4" 23,0 mm (0,91") 16,5 mm (0,65")
-
Seite 30: Rücksendung
Das Gerät muss an das Werk zurückgesendet werden, wenn eine Reparatur oder Werkskalibrierung erforderlich ist oder wenn das falsche Gerät bestellt oder geliefert wurde. Nach den gesetzlichen Bestimmungen muss Endress+Hauser als ein nach ISO zertifiziertes Unternehmen bei der Behandlung von zurückgesendeten Produkten, die Kontakt mit dem Medium haben, bestimmte Vorgehensweisen einhalten. -
Seite 31: Zubehör
OUSAF12 Zubehör 10 Zubehör In den folgenden Abschnitten ist das Zubehör aufgeführt, das zum Zeitpunkt der Drucklegung dieses Handbuchs erhältlich war. Falls Sie Informationen zu Zubehörteilen wünschen, die hier nicht aufgeführt sind, wenden Sie sich bitte an Ihre Serviceniederlassung oder Ihren Vertriebsvertreter vor Ort. -
Seite 32: Technische Daten
Technische Daten OUSAF12 11 Technische Daten 11.1 Eingangs- und Ausgangskenngrößen Gemessene Prozessabsorption und optische Dichte Eingangskenngröße Ausgangssignal Photodetektorstrom (100pA ~ 1uA) Wellenlängen Breitband, NIR (780 nm+), 400 nm, 420 nm, 430 nm, 540 nm, 950 nm, und 1134 nm 11.2 Umgebungsbedingungen Umgebungstemperatur 0 bis 55 °C (32 bis 131 °F) -
Seite 33: Index
Montagewinkel ......13 Bauweise des OUSAF12 ....7 Bestimmungsgemäße Verwendung. - Seite 34 OUSAF12 Zertifikate ......10 Zubehör....... 31...
- Seite 35 OUSAF12 Endress+Hauser...
- Seite 36 www.addresses.endress.com...
