OUSTF10
5.1.2 Abmessungen

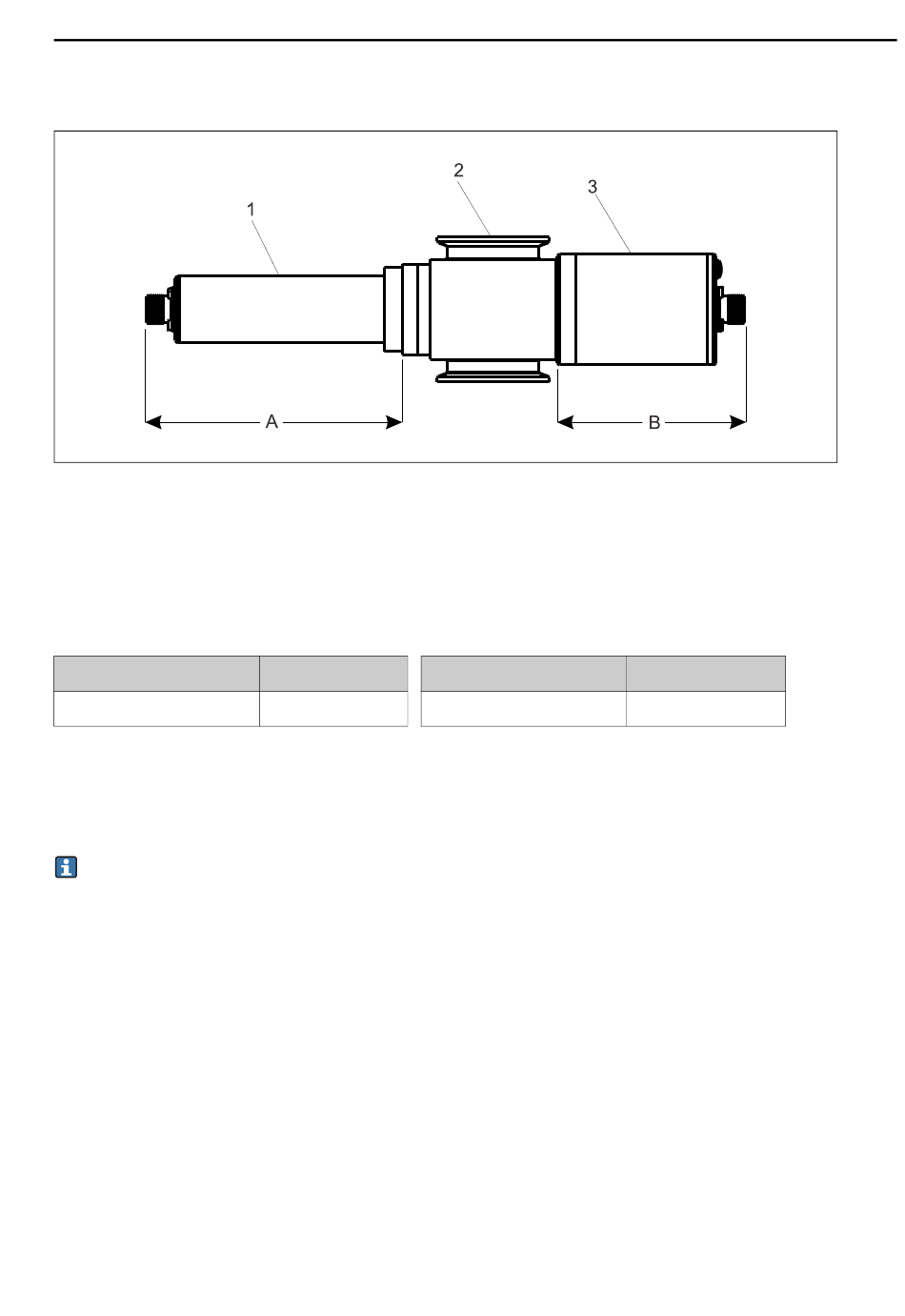

Fig. 5: Allgemeine Abmessungen des OUSTF10 mit der Durchflussarmatur OUA260
1
Lampenbaugruppe
2
Durchflussarmatur OUA260 (separat zu bestellen)
3
Detektorbaugruppe
Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren.
Die Abmessungen des Sensors richten sich nach der Durchflussarmatur.
Typ Lampenbaugruppe
Standardlampe
Informationen zu den Abmessungen der Durchflusszelle finden Sie in der Dokumentation
TI418C/07/CEN zur OUA260.
Stellen Sie sicher, dass Sie für den Anschluss des Sensorkabels einen zusätzlichen Abstand
von ca. 5 cm (2") auf der Lampenseite und auf der Detektorseite des Sensors einhalten.
Endress+Hauser
Abmessung "A"
Typ Detektorbaugruppe
151,3 mm (5,96")
OUSTF10
A0016754
Abmessung "B"
106,7 mm (4,20")
Montage
13
