Endress+Hauser OUSAF21 Betriebsanleitung
Endress+Hauser OUSAF21 Betriebsanleitung

Endress+Hauser OUSAF21 Betriebsanleitung

Optischer sensor zur messung geringer farbkonzentrationen

Werbung

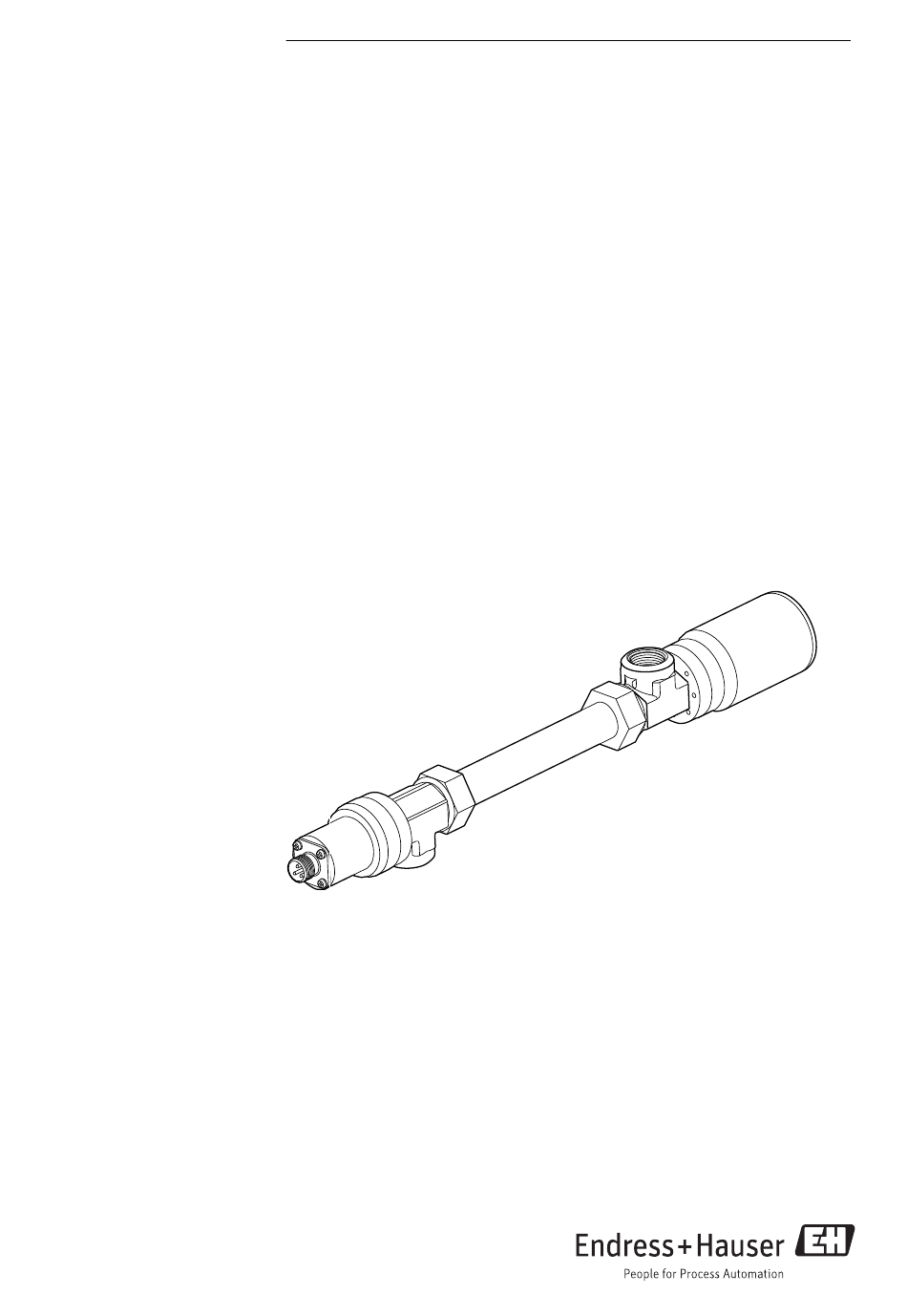

BA00471C/07/DE/02.16
71316928
Products
Betriebsanleitung
OUSAF21
Optischer Sensor zur Messung geringer
Farbkonzentrationen
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser OUSAF21

  • Seite 1 Products Solutions Services BA00471C/07/DE/02.16 71316928 Betriebsanleitung OUSAF21 Optischer Sensor zur Messung geringer Farbkonzentrationen...
  • Seite 2: Warnhinweise

    Hinweise zum Dokument OUSAF21 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 3: Grundlegende Sicherheitshinweise

    OUSAF21 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.
  • Seite 4: Betriebssicherheit

    Normen sind berücksichtigt. 2.5.2 Ausführungen mit explosionsgeschützter Lampe Beachten Sie zusätzlich die Sicherheitshinweise der zu dieser Anleitung gehörenden XA. Sicherheitshinweise für elektrische Betriebsmittel im explosionsgeschützten Bereich, Photometer-Sensoren, XA01403C/07/A3 Produktbeschreibung Bauform des Sensors A0014690  1 Bauform OUSAF21 Kabelanschluss Durchflussarmatur Detektorbaugruppe Lampenbaugruppe Endress+Hauser...
  • Seite 5: Messprinzip

    OUSAF21 Produktbeschreibung Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren. Messprinzip Lichtabsorption Das Messprinzip basiert auf dem Lambert-Beer' s chen Gesetz. Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der Konzentration der absorbierenden Substanz: A = -log(T) = ε...
  • Seite 6 Produktbeschreibung OUSAF21 A0029408  2 Absorptionsmessung (Doppelwellenlänge) mit Referenz Lichtquelle Referenzdetektor Referenzfilter Messdetektor Messfilter Strahlteiler Optische Fenster Mediumsstrom Endress+Hauser...
  • Seite 7: Warenannahme Und Produktidentifizierung

    OUSAF21 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt.  Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
  • Seite 8: Lieferumfang

    Warenannahme und Produktidentifizierung OUSAF21 Wählen Sie unterhalb der Seite den Link "Online-Tools" und dann "Prüfen Sie die Merk- male Ihres Geräts".  Ein Zusatzfenster öffnet sich. Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend "Details anzeigen".
  • Seite 9: Messeinrichtung

    OUSAF21 Montage Montage Montagebedingungen 5.1.1 Messeinrichtung Eine optische Messeinrichtung besteht aus: • Sensor (Photometer) OUSAF21 mit Durchflussarmatur • Messumformer, beispielsweise Liquiline CM44P • Kabelset, beispielsweise CUK80 A0029658  3 Beispiel einer Messeinrichtung mit OUSAF21 Kabelset CUK80 Detektoreinheit OUSAF21 Abfluss Medium aus Armatur...
  • Seite 10: Abmessungen

    Montage OUSAF21 5.1.2 Abmessungen Lampentyp Abmessung A in mm (inch) Hochlumineszenzglühlampe 33,78 (1,33) Gasgefüllte Lampe 33,78 (1,33) Detektortyp Abmessung B in mm (inch) Standardausführung mit Prüffilter 102,8 mm (4,05) Die Gesamtlänge der Sensorbaugruppe ergibt sich aus der Länge der Lampe, des Detek- tors und der Armatur.
  • Seite 11: Sensor Montieren

    OUSAF21 Montage 5.1.3 Montagewinkel A0029247  5 Montagewinkel. Die Pfeile markieren die Fließrichtung des Mediums durch die Armatur. Optimaler Montagewinkel, beste Einbausituation Geeigneter Montagewinkel Nicht erlaubter Montagewinkel Sensor montieren Der Sensor wird mit montierter Armatur geliefert und kann so in die Messstelle integriert werden.
  • Seite 12: Elektrischer Anschluss

    Elektrischer Anschluss OUSAF21 HINWEIS Montagefehler Beschädigungen des Sensors, Verdrehen des Kabels o.ä. möglich ‣ Vergewissern Sie sich, dass die Sensorkörper vor einer Beschädigung durch externe Kräfte - wie z. B. Wagen auf angrenzenden Wegen - geschützt sind. ‣ Entfernen Sie das Kabel, bevor Sie die Lampe oder den Detektor auf die Durchflussarmatur schrauben.
  • Seite 13: Lampenspannung

    OUSAF21 Elektrischer Anschluss A0029436  6 Anschlusskabel OUSAF21 Versorgung Lichtquelle (Lampe) Signale des Detektors Klemme CM44P Klemme CVM40 Kabelfarbe Zuordnung V1.1 YE (dick) Lampenspannung + V1.3 YE (dünn) Erfassung der Lampenspannung + V1.4 BK (dünn) Erfassung der Lampenspannung - V1.2...
  • Seite 14 Elektrischer Anschluss OUSAF21 6.3.1 Anschluss des Detektors über Sicherheitsbarriere Die Photometer-Sensoren verwenden als Detektoren photovoltaische Zellen aus Silizium, die im Strommodus betrieben werden. Die Detektoren sind eigensicher und können in Zone 1- und Class I, Division 1-Umgebungen betrieben werden. Die Trennung des sicheren vom explosionsgefährdeten Bereich erfolgt durch zwei Sicherheits- barrieren MTL7760AC.
  • Seite 15 OUSAF21 Elektrischer Anschluss Das Detektorkabel von CUK80 wird werksseitig fertig verdrahtet mit den Sicherheitsbarrieren geliefert. Sie müssen nur noch die jeweiligen Kabelenden an Detektor und Messumformer anschließen. Montieren Sie die Sicherheitsbarrieren inklusive dem Erdungsmodul auf einer Hut- schiene.  Verbinden Sie den Detektor-Stecker des Kabels mit dem Detektor.
  • Seite 16: Schutzart Sicherstellen

    Elektrischer Anschluss OUSAF21 6.3.2 Anschluss der explosionsgeschützten Lampe über Verbindungsdose Die explosionsgeschützte Lampe (EXP-1) muss über eine zugelassene Verbindungsdose an den Messumformer angeschlossen werden. Bei Ausführungen mit FM-Zulassung ist die lampenseits vorkonfektionierte Verbin- dungsdose im Lieferumfang enthalten. Sie verbinden nur noch das Kabel vom Messum- former (CUK80) mit den Klemmen der Verbindungsdose.
  • Seite 17 OUSAF21 Elektrischer Anschluss Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z.B.: • Abdeckungen weggelassen werden. • Anderer Netzteile als die mitglieferten verwendet werden. • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm angezogen sein).
  • Seite 18: Kalibrierung/Justage Mit Standardlösungen

    Inbetriebnahme OUSAF21 Inbetriebnahme Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: ‣ der Sensor korrekt eingebaut wurde ‣ der elektrische Anschluss richtig ist. Sensor kalibrieren/justieren Messstellen bestehend aus Photometer-Sensor, Durchflussarmatur (wenn vorhanden) und Messumformer sind werksseitig justiert. Bei der Erstinbetriebnahme ist normalerweise keine Justage erforderlich.
  • Seite 19: Wartung

    OUSAF21 Wartung Setzen Sie, während sich das D-Tryptophan löst, deionisiertes Wasser hinzu, bis ein Volumen von ca. 450 ml erreicht ist. Rühren Sie weiter bei 30 °C (86 °F) bis sich das Tryptophan vollständig gelöst hat. Verdünnen Sie die Lösung in einem Messkolben auf 1000 ml.
  • Seite 20: Wartungsplan

    Wartung OUSAF21 HINWEIS Empfindliche optische Komponenten Wenn Sie nicht vorsichtig vorgehen, können Sie die optischen Komponenten beschädigen oder stark verschmutzen. ‣ Wartungsmaßnahmen dürfen ausschließlich von entsprechend qualifiziertem Personal ausgeführt werden. ‣ Verwenden Sie zur Reinigung aller optischen Komponenten Ethanol und ein geeignetes fusselfreies Papiertuch, das sich zur Reinigung von Linsen eignet.
  • Seite 21 OUSAF21 Wartung Gasgefüllte Lampe ersetzen ‣ Schalten Sie die Lampe per Softwarefunktion am Messumformer aus. ‣ Entfernen Sie das Lampenkabel. ‣ Lassen Sie die Lampe abkühlen (30 Minuten). Entfernen Sie die Lampenbaugruppe aus der Durchflussarmatur, indem Sie sie gegen den Uhrzeigersinn drehen.
  • Seite 22 Wartung OUSAF21 Entfernen Sie vorsichtig die Halogenlampe und das Distanzstück.  Kontrollieren Sie den O-Ring und wechseln Sie ihn wenn nötig. Berühren Sie die Lampe nicht mit bloßen Händen, benutzen Sie talkumfreie Latex- Handschuhe. Reinigen Sie die neue Lampe mit Alkohol und setzen Sie sie mit dem Distanzstück dazwischen in die Fassung.
  • Seite 23 OUSAF21 Wartung Hochlumineszenzlampe ersetzen ‣ Schalten Sie die Lampe per Softwarefunktion am Messumformer aus. ‣ Entfernen Sie das Lampenkabel. ‣ Lassen Sie die Lampe abkühlen (30 Minuten). Entfernen Sie die Sensorlampenbaugruppe aus der Durchflussarmatur, indem Sie sie gegen den Uhrzeigersinn drehen.
  • Seite 24 Wartung OUSAF21 Lösen Sie die 2 Befestigungsschrauben der Abdeckung und schrauben Sie diese vorsich- tig engegen dem Uhrzeigersinn ab.  Entsorgen Sie die verbrauchte Lampe entsprechend den lokalen Vorschriften. Berühren Sie die neue Lampe nicht mit bloßen Händen, benutzen Sie talkumfreie Latex- Handschuhe.
  • Seite 25: Sensorfenster Und Dichtung Ersetzen

    OUSAF21 Wartung Setzen Sie die neue Lampeneinheit wieder ins Gehäuse ein und verschrauben Sie anschließend den Anschluss mit den 4 Befestigungsschrauben. Montieren Sie die Lampenbaugruppe wieder auf der Durchflussarmatur, indem Sie sie im Uhrzeigersinn festdrehen. Nach dem Lampenaustausch ist ein Nullpunktabgleich erforderlich.
  • Seite 26 Wartung OUSAF21 Nachfolgende Beschreibung gilt für beide Seiten, die Detektor- und die Lampenseite. Wechseln Sie O-Ringe oder optische Fenster immer auf beiden Seiten. Entfernen Sie die 4 Innensechskantschrauben (1/8" oder 3 mm) aus dem Fensterhalte- ring. Achten Sie darauf, die Schrauben gleichmäßig und abwechselnd rund um den Hal- tering des Fensters zu lösen.
  • Seite 27: Ersatzteile

    Bestellnummer KIT OUSAFxx Interferenzfilter 400 nm 71136331 KIT OUSAFxx Interferenzfilter 420 nm 71136333 KIT OUSAFxx Interferenzfilter 430 nm 71136334 KIT OUSAF21/22 Interferenzfilter 520 nm 71136337 KIT OUSAF21/22 Interferenzfilter 720 nm 71136342 KIT OUSAFxx Gasgefüllte Lampe 71142978 Kit OUSAFxx Hochlumineszenzlampe 71142977...
  • Seite 28: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material...
  • Seite 29: Technische Daten

    OUSAF21 Technische Daten Technische Daten 11.1 Eingang 11.1.1 Messgröße Prozess-Absorption 11.1.2 Messbereich • 0 ... 2,5 AU • max. 50 OD (je nach Optischer Pfadlänge) 11.1.3 Wellenlänge Messung 400 nm, 420 nm, 520 nm Referenz 720 nm 11.2 Umgebung 11.2.1 Umgebungstemperatur Nicht-Ex-Ausführungen...
  • Seite 30: Konstruktiver Aufbau

    Technische Daten OUSAF21 11.4 Konstruktiver Aufbau 11.4.1 Abmessungen →  10 11.4.2 Gewicht 1,225 kg (2,7 lbs.), ohne Durchflussarmatur 11.4.3 Werkstoffe Sensorgehäuse Nichtrostender Stahl 316L Kabelanschlussenden Messing, vernickelt 11.4.4 Lichtquelle Hochlumineszenzlampe (Wellenlängenfilter 450 nm und mehr) Gasgefüllte Hochleistungslampe (Wellenlängenfilter unter 450 nm) Lebensdauer der Lampe: typischerweise 10 000 h...
  • Seite 31 Messgröße ..... 29 Messprinzip ..... . 5 Endress+Hauser...
  • Seite 32 *71316928* 71316928 www.addresses.endress.com...
