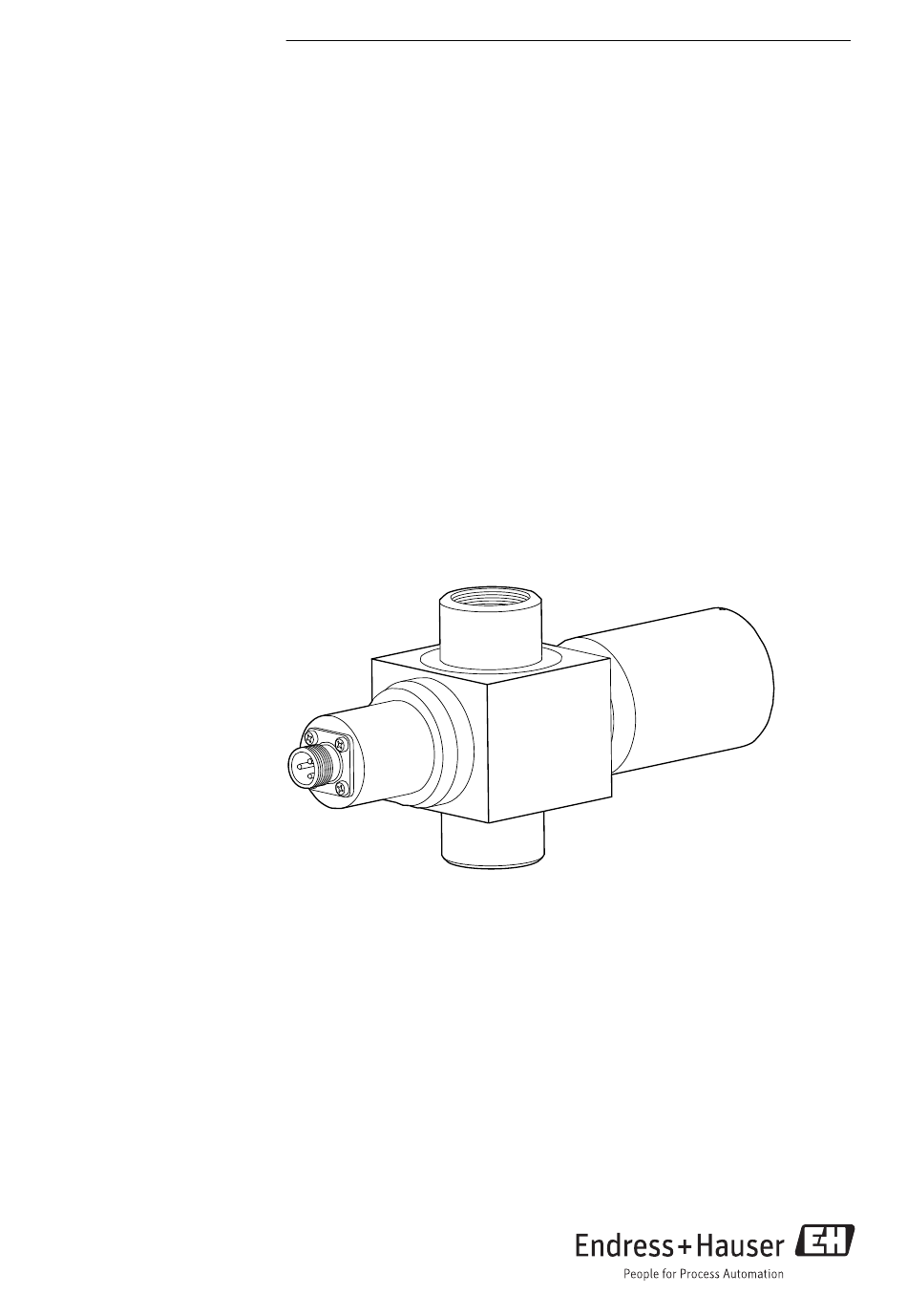

- Seite 1 Products Solutions Services BA00472C/07/DE/02.16 71316932 Betriebsanleitung OUSAF22 Optischer Sensor kombiniert mit Durchflussarmatur OUA260 zur Messung von Farbkonzentrationen...
-
Seite 3: Inhaltsverzeichnis
Wartungsplan ..... . 22 Explosionsgeschützte Lampe ersetzen . . 22 Gasgefüllte Lampe ersetzen ..23 Hochlumineszenzlampe ersetzen ..25 Sensorfenster und Dichtung ersetzen . . . 27 Endress+Hauser... -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument OUSAF22 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
OUSAF22 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise OUSAF22 Betriebssicherheit Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Rich- tigkeit. Stellen Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehent- licher Inbetriebnahme. -
Seite 7: Produktbeschreibung

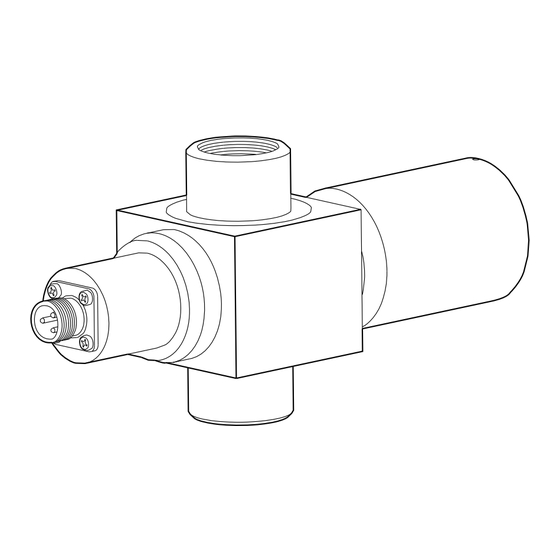

OUSAF22 Produktbeschreibung Produktbeschreibung Bauform des Sensors A0014796 1 Sensor mit Durchflussarmatur OUA260 Kabelanschluss Lampenbaugruppe Durchflussarmatur OUA260 (je nach Ausführung) Detektorbaugruppe Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren. Messprinzip Lichtabsorption Das Messprinzip basiert auf dem Lambert-Beer' s chen Gesetz. - Seite 8 Produktbeschreibung OUSAF22 Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der Konzentration der absorbierenden Substanz: A = -log(T) = ε T = I/I T ... Transmission I ... Intensität des empfangenen Lichts am Detektor ... Intensität des ausgesendeten Lichts der Lichtquelle A ...
-
Seite 9: Warenannahme Und Produkt
OUSAF22 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung. Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt. Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. -
Seite 10: Lieferumfang
Warenannahme und Produktidentifizierung OUSAF22 Wählen Sie unterhalb der Seite den Link "Online-Tools" und dann "Prüfen Sie die Merk- male Ihres Geräts". Ein Zusatzfenster öffnet sich. Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend "Details anzeigen". -
Seite 11: Montage
OUSAF22 Montage Montage Montagebedingungen 5.1.1 Messeinrichtung Eine optische Messeinrichtung besteht aus: • Sensor (Photometer) OUSAF22 • Messumformer, beispielsweise Liquiline CM44P • Kabelset, beispielsweise CUK80 • Armatur OUA260 3 Beispiel einer Messeinrichtung mit Photometer-Sensor Rohrleitung Durchflussarmatur OUA260 Messumformer CM44P Sensor: Lichtquelle (Lampe) -
Seite 12: Abmessungen
Montage OUSAF22 5.1.2 Abmessungen A0028304 4 Sensorbaugruppe Abmessung der Lampe, ergibt sich aus Lampentyp → Tabelle Abmessung des Detektors → Tabelle Armatur, s. Technische Information der Armatur Lampentyp Abmessung A in mm (inch) Hochlumineszenzglühlampe 33,78 (1,33) Gasgefüllte Lampe 33,78 (1,33) -
Seite 13: Sensor Montieren
OUSAF22 Montage 5.1.3 Montagewinkel A0028250 5 Montagewinkel. Die Pfeile markieren die Fließrichtung des Mediums im Rohr. Geeigneter Montagewinkel, besser als C Optimaler Montagewinkel, beste Einbausituation Noch akzeptabler Montagewinkel Zu vermeidender Montagewinkel Nicht erlaubter Montagewinkel Sensor montieren Die Sensoren wurden so konzipiert, dass sie zusammen mit der Durchflussarmatur OUA260 in den Prozess eingebaut werden können. -
Seite 14: Montagekontrolle
Montage OUSAF22 ‣ Installieren Sie den Sensor vor den Druckreglern. ‣ Lassen Sie ausreichenden Platz für den Kabelanschluss am Lampenende und am Ende des Detektorgehäuses. Der ungehinderte Zugang zu diesen Bereichen ist auch für das Anschlie- ßen/Abziehen erforderlich. ‣ Der Betrieb von Sensoren unter Druck trägt dazu bei, dass die Bildung von Luft- oder Gas- blasen vermieden wird. -
Seite 15: Elektrischer Anschluss
Anschluss an CM44P) oder OUK20 (zum Anschluss an CVM40) an den Messumformer ange- schlossen. Anschlüsse und Beschriftung können je nach verwendetem Messumformer variie- ren. Der Kabelsatz ist jeweils separat zu bestellen. A0028384 6 Anschlusskabel OUSAF22 Versorgung Lichtquelle (Lampe) Signale des Mess- und Referenzdetektors Klemme CM44P Klemme CVM40... -
Seite 16: Lampenspannung
Elektrischer Anschluss OUSAF22 Lampenspannung Sensorausführung Lampentyp Lampenspannung [V] OUSAF22-xxxxx Hochluminiszenz- oder Gasgefüllte Hochleistungs- 4,9 ± 0,1 lampe Ausführungen für den Einsatz in explosionsgeschützten Bereichen Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich, XA01403C 6.3.1 Anschluss des Detektors über Sicherheitsbarriere Die Photometer-Sensoren verwenden als Detektoren photovoltaische Zellen aus Silizium, die im Strommodus betrieben werden. - Seite 17 OUSAF22 Elektrischer Anschluss Das Detektorkabel von CUK80 wird werksseitig fertig verdrahtet mit den Sicherheitsbarrieren geliefert. Sie müssen nur noch die jeweiligen Kabelenden an Detektor und Messumformer anschließen. Montieren Sie die Sicherheitsbarrieren inklusive dem Erdungsmodul auf einer Hut- schiene. Verbinden Sie den Detektor-Stecker des Kabels mit dem Detektor.
-
Seite 18: Schutzart Sicherstellen
Elektrischer Anschluss OUSAF22 6.3.2 Anschluss der explosionsgeschützten Lampe über Verbindungsdose Die explosionsgeschützte Lampe (EXP-1) muss über eine zugelassene Verbindungsdose an den Messumformer angeschlossen werden. Bei Ausführungen mit FM-Zulassung ist die lampenseits vorkonfektionierte Verbin- dungsdose im Lieferumfang enthalten. Sie verbinden nur noch das Kabel vom Messum- former (CUK80) mit den Klemmen der Verbindungsdose. -
Seite 19: Anschlusskontrolle
OUSAF22 Elektrischer Anschluss Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z.B.: • Abdeckungen weggelassen werden. • Anderer Netzteile als die mitglieferten verwendet werden. • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm angezogen sein). -
Seite 20: Inbetriebnahme
Inbetriebnahme OUSAF22 Inbetriebnahme Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: ‣ der Sensor korrekt eingebaut wurde ‣ der elektrische Anschluss richtig ist. Sensor kalibrieren/justieren Messstellen bestehend aus Photometer-Sensor, Durchflussarmatur (wenn vorhanden) und Messumformer sind werksseitig justiert. Bei der Erstinbetriebnahme ist normalerweise keine Justage erforderlich. -
Seite 21: Wartung
OUSAF22 Wartung Setzen Sie, während sich das D-Tryptophan löst, deionisiertes Wasser hinzu, bis ein Volumen von ca. 450 ml erreicht ist. Rühren Sie weiter bei 30 °C (86 °F) bis sich das Tryptophan vollständig gelöst hat. Verdünnen Sie die Lösung in einem Messkolben auf 1000 ml. -
Seite 22: Wartungsplan
Wartung OUSAF22 HINWEIS Empfindliche optische Komponenten Wenn Sie nicht vorsichtig vorgehen, können Sie die optischen Komponenten beschädigen oder stark verschmutzen. ‣ Wartungsmaßnahmen dürfen ausschließlich von entsprechend qualifiziertem Personal ausgeführt werden. ‣ Verwenden Sie zur Reinigung aller optischen Komponenten Ethanol und ein geeignetes fusselfreies Papiertuch, das sich zur Reinigung von Linsen eignet. -
Seite 23: Gasgefüllte Lampe Ersetzen
OUSAF22 Wartung Gasgefüllte Lampe ersetzen ‣ Schalten Sie die Lampe per Softwarefunktion am Messumformer aus. ‣ Entfernen Sie das Lampenkabel. ‣ Lassen Sie die Lampe abkühlen (30 Minuten). Entfernen Sie die Lampenbaugruppe aus der Durchflussarmatur, indem Sie sie gegen den Uhrzeigersinn drehen. - Seite 24 Wartung OUSAF22 Entfernen Sie vorsichtig die Halogenlampe und das Distanzstück. Kontrollieren Sie den O-Ring und wechseln Sie ihn wenn nötig. Berühren Sie die Lampe nicht mit bloßen Händen, benutzen Sie talkumfreie Latex- Handschuhe. Reinigen Sie die neue Lampe mit Alkohol und setzen Sie sie mit dem Distanzstück dazwischen in die Fassung.
-
Seite 25: Hochlumineszenzlampe Ersetzen
OUSAF22 Wartung Hochlumineszenzlampe ersetzen ‣ Schalten Sie die Lampe per Softwarefunktion am Messumformer aus. ‣ Entfernen Sie das Lampenkabel. ‣ Lassen Sie die Lampe abkühlen (30 Minuten). Entfernen Sie die Sensorlampenbaugruppe aus der Durchflussarmatur, indem Sie sie gegen den Uhrzeigersinn drehen. - Seite 26 Wartung OUSAF22 Lösen Sie die 2 Befestigungsschrauben der Abdeckung und schrauben Sie diese vorsich- tig engegen dem Uhrzeigersinn ab. Entsorgen Sie die verbrauchte Lampe entsprechend den lokalen Vorschriften. Berühren Sie die neue Lampe nicht mit bloßen Händen, benutzen Sie talkumfreie Latex- Handschuhe.
-
Seite 27: Sensorfenster Und Dichtung Ersetzen
OUSAF22 Wartung Setzen Sie die neue Lampeneinheit wieder ins Gehäuse ein und verschrauben Sie anschließend den Anschluss mit den 4 Befestigungsschrauben. Montieren Sie die Lampenbaugruppe wieder auf der Durchflussarmatur, indem Sie sie im Uhrzeigersinn festdrehen. Nach dem Lampenaustausch ist ein Nullpunktabgleich erforderlich. - Seite 28 Wartung OUSAF22 Nachfolgende Beschreibung gilt für beide Seiten, die Detektor- und die Lampenseite. Wechseln Sie O-Ringe oder optische Fenster immer auf beiden Seiten. Entfernen Sie die 4 Innensechskantschrauben (1/8" oder 3 mm) aus dem Fensterhalte- ring. Achten Sie darauf, die Schrauben gleichmäßig und abwechselnd rund um den Hal- tering des Fensters zu lösen.
- Seite 29 OUSAF22 Wartung Montieren Sie das optische Fenster und danach den Fensterhaltering inklusive den neuen O-Ringen wieder auf die Armatur. Achten Sie darauf, die Schrauben des Fenster- halterings gleichmäßig über Kreuz anzuziehen. So sichern Sie, dass der Ring gerade sitzt. 10. Falls die optischen Fenster und die Fensterhaltringe nicht identisch sind: Achten Sie auf die richtige Seite.
- Seite 30 Wartung OUSAF22 A0030205 9 Armatur mit POPL-Funktion, Schnittdarstellung Pfadlängenlehre Armatur OUA260 Schrauben des Fensterhalterings Pfadlängeneinstellvorrichtung Aktoren mit Dichtscheiben Sicherungsschrauben Nachfolgende Beschreibung gilt für Armaturen mit bereits vorhandenener POPL. Wie Sie POPL nachrüsten, entnehmen Sie der dem Ersatzteilkit beiliegenden Anleitung.
-
Seite 31: Reparatur
OUSAF22 Reparatur rung der O-Ring-Fensterdichtungen und des Justiergewindes bei der Montage sicher. Dadurch werden anfängliche Änderungen der Pfadlänge kompensiert. Einige Fensterflächen sind möglicherweise nicht parallel zueinander ausgerichtet. Dies ist normal, insbesondere bei Fenstern aus feuerpoliertem Quarz. Stellen Sie unbedingt sicher, dass die Pfadlängenlehre die Fensterflächen nicht verkratzt. - Seite 32 Reparatur OUSAF22 Beispiel: Um bei dem Prozessanschluss Tri-Clamp 2,5" eine Pfadlänge von 10 mm zu erreichen, neh- men Sie ein Fenstertyp mit 34 mm Länge und mit 36,8 mm Länge. Fenstertypen und Pfadlängen für die verschiedenen Rohrgrößen bei den Prozessanschlüssen NPT SS und RFF 150/300 Pfadlänge...
- Seite 33 OUSAF22 Reparatur Pfadlänge 0,25" 1,0 " LV 2,0" 2,5" 3,0" 4,0" 0,50" 1,5" LV 0,75" 20 mm 9 + 9 14 + 14 24 + 24 29 + 31,5 34 + 34 30 mm 9 + 9 19 + 19...
-
Seite 34: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material... -
Seite 35: Entsorgung
OUSAF22 Zubehör Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronikschrott entsorgen. Beachten Sie die lokalen Vorschriften. Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumen- tation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Service oder Ihre Vertriebszentrale. - Seite 36 Technische Daten OUSAF22 11.1.2 Messbereich • 0 ... 2,5 AU • max. 50 OD (je nach Optischer Pfadlänge) 11.1.3 Wellenlänge Messung 400 nm, 420 nm, 430 nm, 490 nm, 520 nm Referenz 720 nm 11.2 Umgebung 11.2.1 Umgebungstemperatur Nicht-Ex-Ausführungen 0 ... 55 °C (32 ... 130 °F) Ex-Ausführungen...
- Seite 37 OUSAF22 Technische Daten 11.4.3 Werkstoffe Sensorgehäuse Nichtrostender Stahl 316L Armatur OUA260 Nichtrostender Stahl 316, 316L oder Kynar Kabelanschlussenden Messing, vernickelt 11.4.4 Lichtquelle Hochlumineszenzlampe (Wellenlängenfilter 450 nm und mehr) Gasgefüllte Hochleistungslampe (Wellenlängenfilter unter 450 nm) Lebensdauer der Lampe: typischerweise 10 000 h 11.4.5...
-
Seite 38: Stichwortverzeichnis
Messgröße ..... 35 Messprinzip ..... . 7 Endress+Hauser... - Seite 40 *71316932* 71316932 www.addresses.endress.com...
