iTHERM TMS001 MultiSens Direct
Endress+Hauser
1B
-
1B
+
-
+

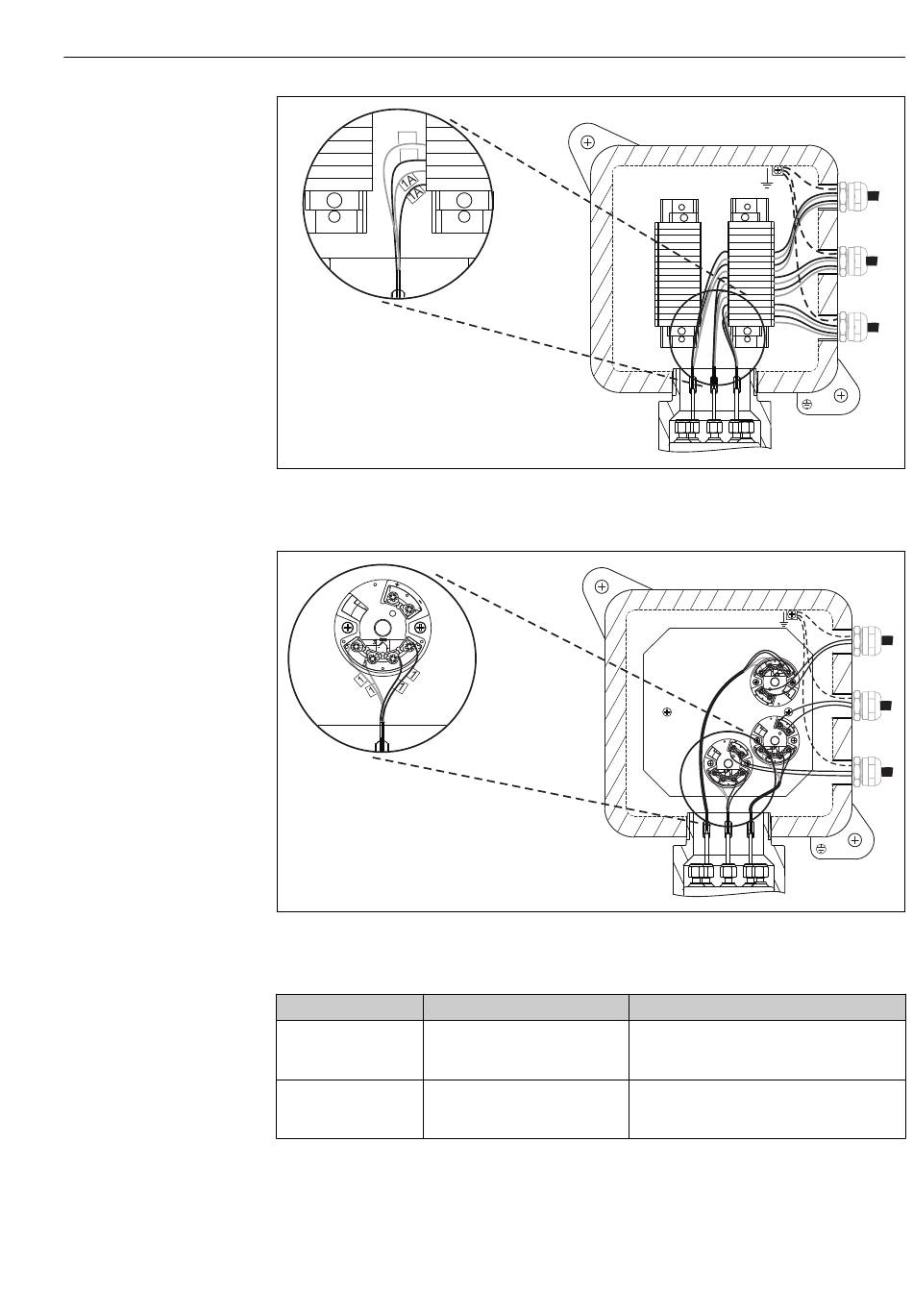

 6 Direkte Verdrahtung auf dem montierten Anschlussklemmenblock. Beispiel für die interne Kennzeichnung
der Sensorleitungen bei 2 Thermoelementsensoren in Messeinsatz 1.
 7 Montierter und verdrahteter Kopftransmitter. Beispiel für die interne Kennzeichnung der Sensorleitungen
bei 1 Widerstandsthermometer, 4 Leitungen in Messeinsatz 1.
Sensortyp Transmittertyp
1 x RTD oder Thermo- • Einzelner Eingang (ein Kanal)
element • Doppelter Eingang (zwei Kanäle)
• Mehrkanaleingang (8 Kanäle)
2 x RTD oder Thermo- • Einzelner Eingang (ein Kanal)
element • Doppelter Eingang (zwei Kanäle)
• Mehrkanaleingang (8 Kanäle)
+
-
+
-
+
-
+
-
+
-
+
-
Verdrahtungsregel
• 1 Kopftransmitter pro Messeinsatz
• 1 Kopftransmitter für 2 Messeinsätze
• 1 Mehrkanal-Transmitter für 8 Messeinsätze
• Nicht verfügbar, Verdrahtung ausgeschlossen
• 1 Kopftransmitter pro Messeinsatz
• 1 Mehrkanal-Transmitter für 4 Messeinsätze
Verdrahtung
A0016707
A0016713
