Endress+Hauser iTHERM TMS001 MultiSens Direct Betriebsanleitung Seite 15

iTHERM TMS001 MultiSens Direct
Endress+Hauser
5.

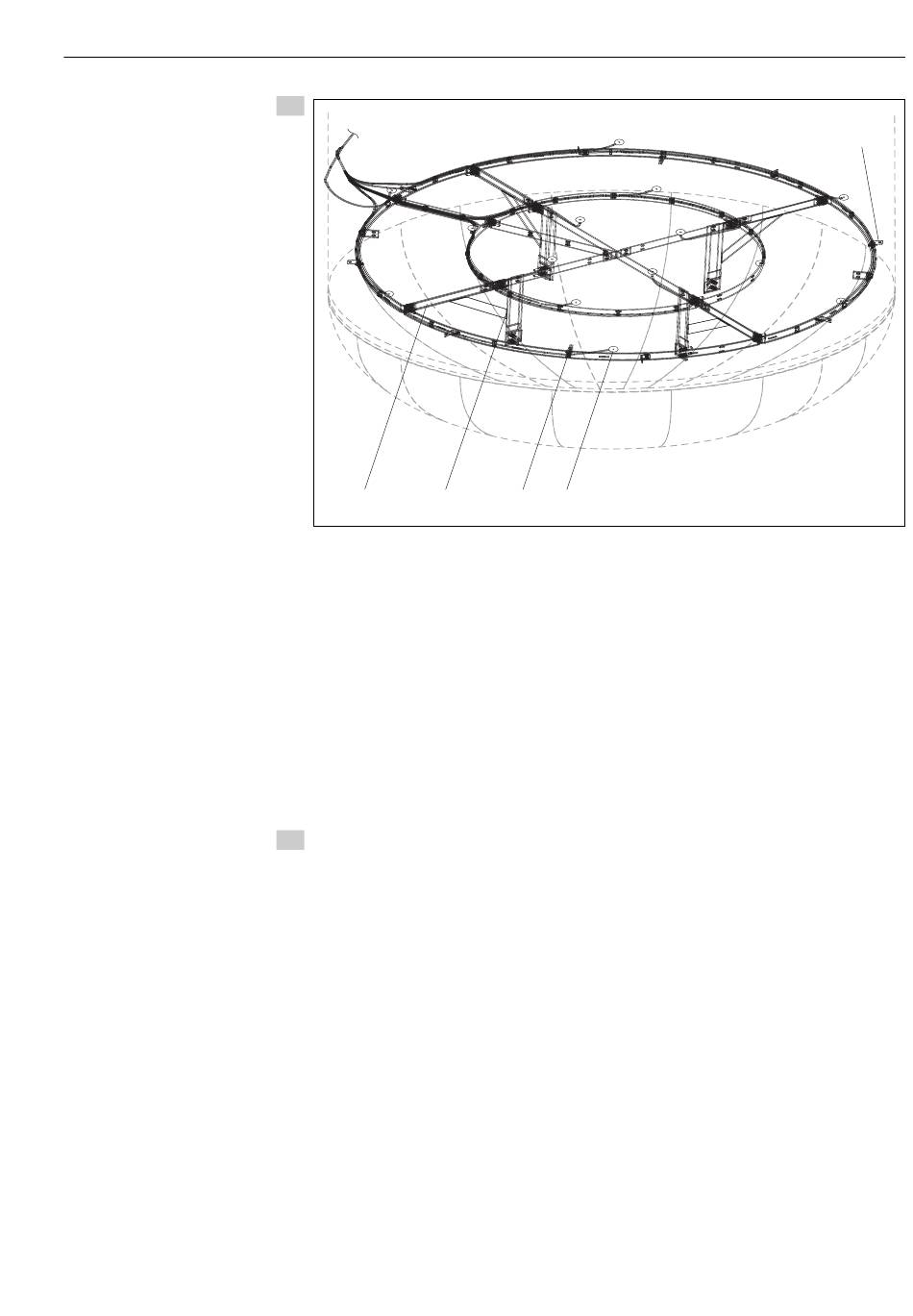

1 2
1 Tragrahmen
2 Befestigungsleiste
3 Befestigungsclip
4 Messeinsatzspitze
A) Befestigen Sie zur 3D-Installation alle Messeinsätze (z. B. TCs und RTDs) an den
Tragstrukturen (Rahmen, Leisten, Clips und alle vorgesehenen Zubehörteile) entspre-
chend den Zeichnungen. Beginnen Sie mit der Fixierung der Sensorspitze, und biegen
Sie den Rest über die gesamte Länge. Wenn der vollständige Pfad definiert ist, befes-
tigen Sie die Messeinsätze dauerhaft vom Stutzen bis zur Spitze. Die darüber hinaus
verbleibende Länge können Sie als U- oder Ω-Bogen in der Nähe der Messstelle verle-
gen. Hinweis: Halten Sie bei jedem Messeinsatz einen Biegeradius ein, der mindes-
tens dem 5-fachen des externen Durchmessers der Sensorummantelung entspricht,
und befestigen Sie ihn an den vormontierten Strukturen im Inneren des Reaktors
mithilfe von Clips, Kabelbindern oder durch Verschweißen.
6. B) Bei der Installation in einem bereits vorhandenen Schutzrohr empfiehlt es sich,
das Innere des Schutzrohrs zu überprüfen, um festzustellen, ob eine mechanische
Beanspruchung vorliegt. Vor Einführung des Gerätes sicherstellen, dass das Schutz-
rohr frei von jeglicher mechanischer Beanspruchung ist. Während der Installation
des Messsystems ist jede Reibung und insbesondere Funkenbildung zu vermeiden.
Stellen Sie sicher, dass der thermische Kontakt zwischen den Messeinsatzspitzen und
der inneren Schutzrohrwand gewährleistet ist. Wenn Zubehörteile wie Distanzstücke
und/oder Mittelstäbe vorhanden sind, müssen Sie sicherstellen, dass es zu keinerlei
Verformungen kommen kann und dass die ursprüngliche Geometrie beibehalten
wird.
3 4
Montage
2
A0029266
15
