iTHERM TMS001 MultiSens Direct
Endress+Hauser
6.5
Schutzart
Das Gerät erfüllt Schutzart IP 66/67. Damit die Schutzart auch nach dem Einbau oder nach
Servicearbeiten erfüllt wird, müssen folgende Punkte berücksichtigt werden:
→ 9, 23
• Die Gehäusedichtungen müssen sauber und unbeschädigt sein, bevor sie in die Versiege-
lungsfalz eingesetzt werden. Wenn sie zu trocken sind, müssen sie gereinigt oder sogar
ausgetauscht werden.
• Alle Gehäuseschrauben und Abdeckungen müssen festgezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20 x 1,5, Kabeldurchmesser von 0,315 bis 0,47 Zoll; 8 bis 12 mm).
• Ziehen Sie die Kabelverschraubung oder den NPT-Anschluss fest.
• Verlegen Sie das Kabel oder den Kanal so, dass sich vor der Kabeleinführung ein U bildet
("Wassersack"). Auftretende Feuchtigkeit kann so nicht zur Verschraubung gelangen.
Montieren Sie das Messgerät möglichst so, dass das Kabel oder die Rohrleitungseinfüh-
rungen nicht nach oben gerichtet sind.
• Nicht benutzte Einführungen sind durch Blindplatten (im Lieferumfang enthalten) zu
verschließen.
• Die Schutzhülle darf nicht vom NPT-Anschluss entfernt werden.
9

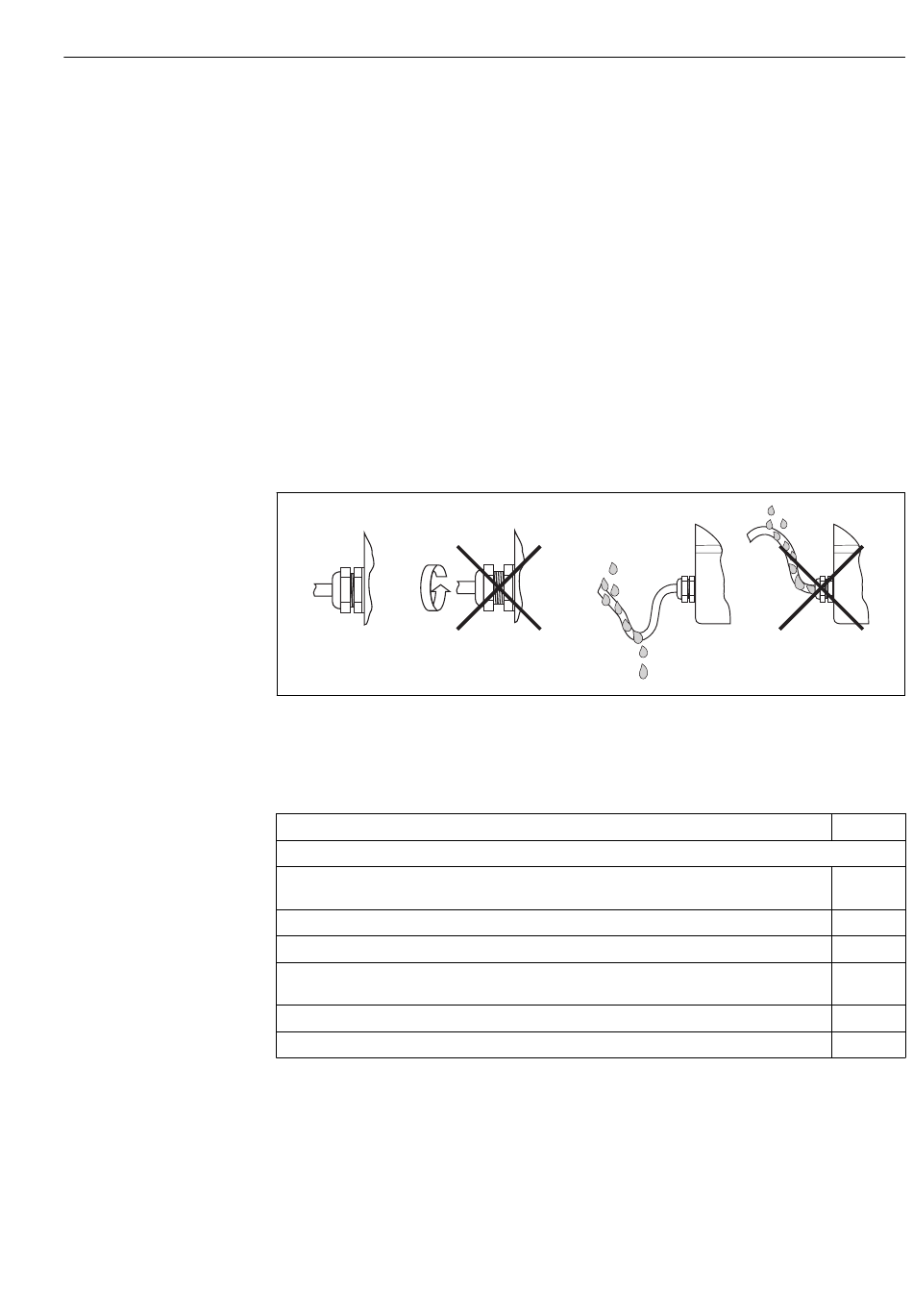

Anschlusshinweise zur Einhaltung der Schutzart IP 65
6.6
Anschlusskontrolle
Ist das Gerät unbeschädigt (interne Prüfung der Betriebsmittel)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Hängt vom
verwendeten Transmitter ab.
Verfügen die montierten Kabel über eine geeignete Zugentlastung?
Sind Spannungsversorgung und Signalleitungen korrekt angeschlossen? → 18
Sind alle Schraubklemmen korrekt angezogen, und wurden die Anschlüsse der Federklemmen
überprüft?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Sind alle Gehäusedeckel montiert und fest angezogen?
Verdrahtung
A0011260
23
