Fernbefüllung Ohne Fernbefüllungseinheit - Graco G3 Pro Anleitung

Setup
4. Die Versorgungsleitung (J) zwischen der Pumpe (F) der
Fernfüllstation und der mit einem „I" gekennzeichneten
Anschlussöffnung der Füllkupplung anschließen.
5. Die Pumpe (F) der Fernfüllstation einschalten.
6. Wenn der G3-Behälter (D) gefüllt ist:
•
die Pumpe (F) der Fernfüllstation setzt aus
(geschlossenes System)
•
der Stift des automatischen Befüllstopps (B)
springt nach oben wie in A
•
das Manometer (R) steigt auf den eingestellten
Druck der Befüllpumpe an.
HINWEIS: Wenn die Pumpe nicht stillsteht (keine
Rücklaufleitung), gibt es eine Undichtigkeit im System.

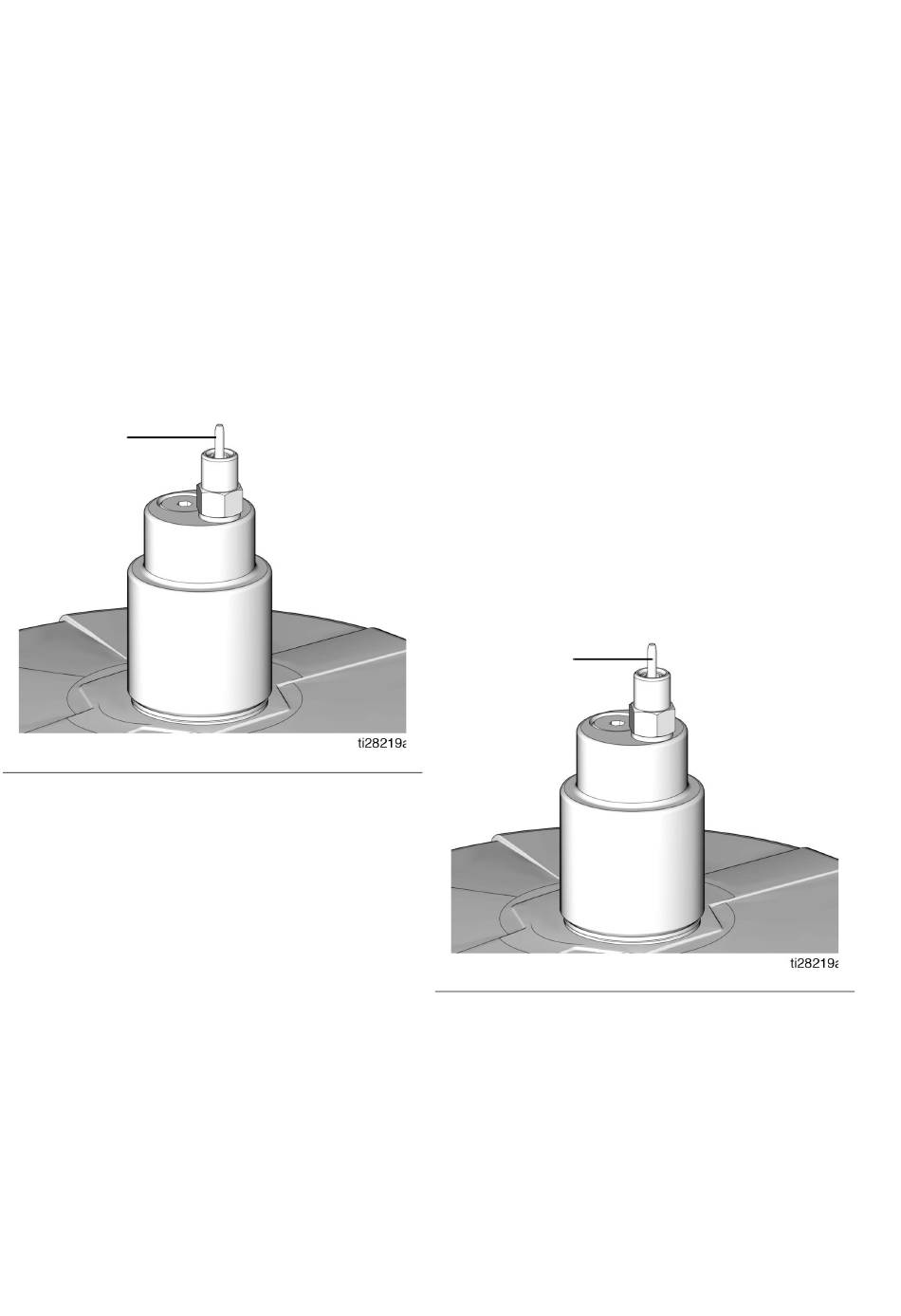

Stift nach oben
A . 18
BB
7. Die Pumpe (F) der Fernfüllstation abschalten.
NEIN
8. Den Druckentlastungsknopf (T) herausziehen und lange
genug halten, um den Druck in der Leitung zwischen
dem Füllverteiler (N) und dem Absperrventil (B) der
Automatikbefüllung und zwischen der Pumpe (F) der
Fernfüllstation und dem Füllverteiler (N) zu entlasten.
HINWEIS: Die zur Druckentlastung notwendige Zeit hängt
von der Ausführung des Systems und der jeweiligen
Installation ab. Bei manchen Installationen kann es
notwendig sein, Schritt 8 zu wiederholen, um eine
vollständige Druckentlastung sicherzustellen.
9. Die Versorgungsschlauch (J) an der Füllkupplung (M)
trennen.
10. Die gelbe Staubabdeckung über der Füllkupplung (M)
austauschen.
22
. 18,
BB
Fernbefüllung ohne Fernbefüllungseinheit
Die Buchstaben in den folgenden Anweisungen beziehen
sich auf die typische Installation in auf Seite 11.
1. Ein Druckentlastungsventil (Y) des
Versorgungsschlauchs und ein Überlaufbehälter (W)
zum Auffangen überschüssigen Materials, das
während der Druckentlastung abläuft, müssen an
einer leicht erreichbaren Stelle zwischen der Pumpe (F)
der Fernfüllstation und der dem Absperrventil (B)
der Automatikbefüllung installiert werden. Dieses
Druckentlastungsventil wird zur Druckentlastung
in der Nachfüllleitung und zum Rücksetzen des
Absperrventils der Automatikbefüllung verwendet.
Siehe Typische Installation ab Seite 9.
Der Druckentlastungssatz Nr. 247902 ist bei
Graco erhältlich. Weitere Informationen zu diesen
Montagesätzen erhalten Sie bei Ihrem örtlichen
Händler oder beim Graco-Kundendienst.
2. Den Versorgungsschlauch (J) an der Schnellkupplung
(V) anschließen.
3. Die Pumpe (F) der Fernfüllstation einschalten und den
G3-Behälter (D) füllen, bis der Anzeigestift am Ventil
der automatischen Befüllung nach oben gedrückt wird,
siehe A . 19. Der Druck in der Nachfüllpumpe (F) wird
BB
aufgebaut und die Pumpe setzt aus.
Stift nach oben
A . 19
BB
4. Die Luftzufuhr (H) zur Pumpe (F) abschalten.
5. Den Druck der Pumpe der Fernfüllstation anhand
des folgenden Verfahrens zur Druckentlastung der
Fernfüllstation entlasten:
