Gerät einrichten
4. Die Versorgungsleitung (J) zwischen der Pumpe
(F) der Fernfüllstation und der mit einem „I"
gekennzeichneten Anschlussöffnung der
Füllkupplung anschließen.
5. Die Pumpe (F) der Fernfüllstation einschalten.
6. Wenn der G3-Behälter (D) gefüllt ist:
• die Pumpe (F) der Fernfüllstation setzt aus
(geschlossenes System)
• der Stift des automatischen Befüllstopps (B)
springt nach oben wie in A
• das Manometer (R) steigt auf den
eingestellten Druck der Befüllpumpe an.
HINWEIS: Wenn die Pumpe nicht stillsteht
(keine Rücklaufleitung), gibt es eine Undichtigkeit
im System.

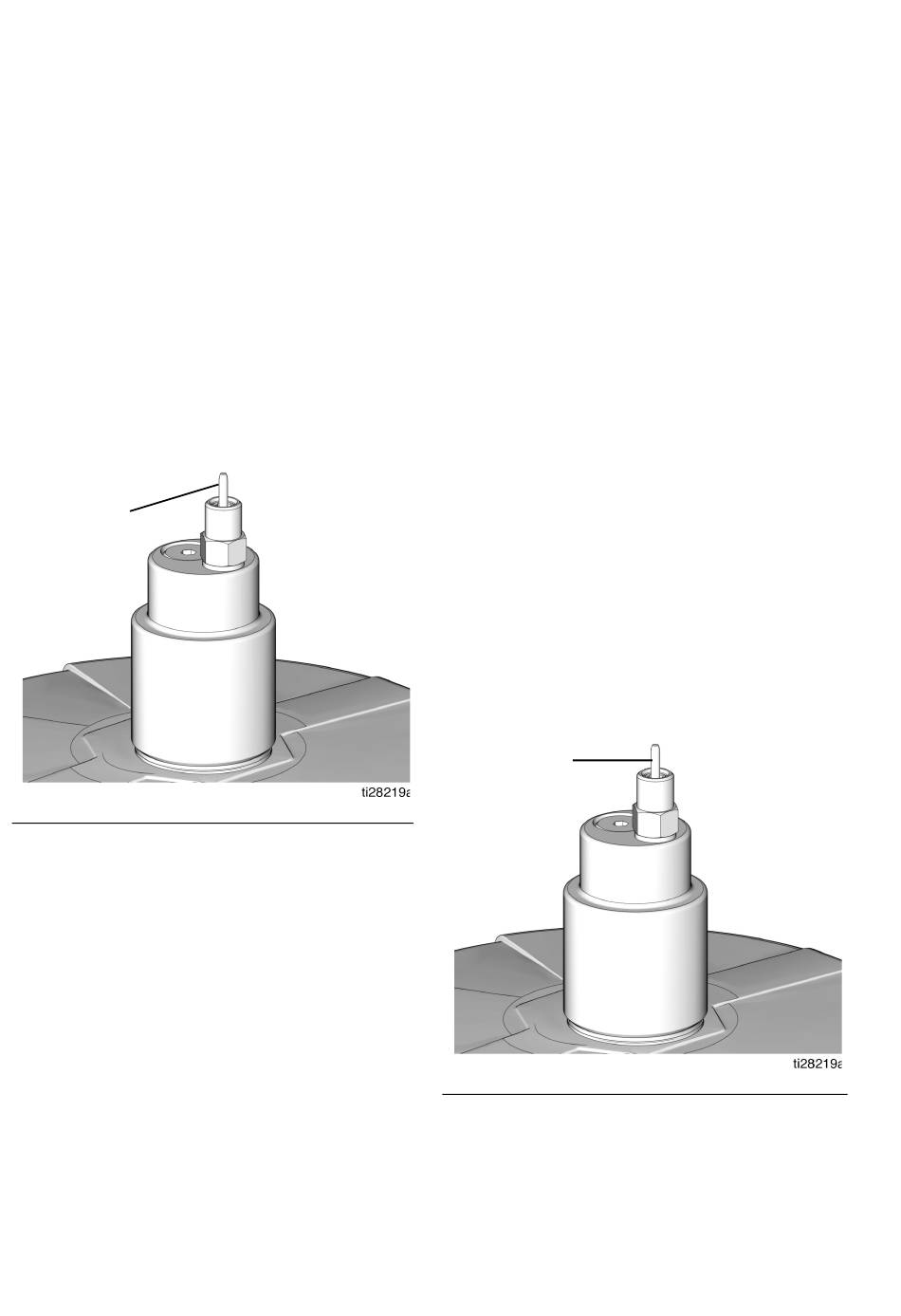

Stift
nach oben
A . 28
BB
7. Die Pumpe (F) der Fernfüllstation abschalten.
NEIN
8. Den Druckentlastungsknopf (T) herausziehen und
lange genug halten, um den Druck in der Leitung
zwischen dem Füllverteiler (N) und dem
Absperrventil (B) der Automatikbefüllung
und zwischen der Pumpe (F) der Fernfüllstation
und dem Füllverteiler (N) zu entlasten.
HINWEIS: Die zur Druckentlastung notwendige Zeit
hängt von der Ausführung des Systems und der
jeweiligen Installation ab. Bei manchen Installationen
kann es notwendig sein, Schritt 8 zu wiederholen,
um eine vollständige Druckentlastung sicherzustellen.
9. Die Versorgungsschlauch (J) an der Füllkupplung
(M) trennen.
10. Die gelbe Staubabdeckung über der Füllkupplung
(M) austauschen.
28
. 28,
BB
Fernbefüllung ohne Fernbefüllungseinheit
Die Buchstaben in den folgenden Anweisungen
beziehen sich auf A . 6, Seite 12.
BB
1. Ein Druckentlastungsventil (Y) des
Versorgungsschlauchs und ein Überlaufbehälter
(W) zum Auffangen überschüssigen Materials,
das während der Druckentlastung abläuft,
müssen an einer leicht erreichbaren Stelle
zwischen der Pumpe (F) der Fernfüllstation und
der dem Absperrventil (B) der Automatikbefüllung
installiert werden. Dieses Druckentlastungsventil
wird zur Druckentlastung in der Nachfüllleitung
und zum Rücksetzen des Absperrventils der
Automatikbefüllung verwendet. Siehe Typische
Installation, ab Seite 10.
Der Druckentlastungssatz Nr. 247902 ist bei
Graco erhältlich. Weitere Informationen zu diesen
Montagesätzen erhalten Sie bei Ihrem örtlichen
Händler oder beim Graco-Kundendienst.
2. Den Versorgungsschlauch (J) an der
Schnellkupplung (V) anschließen.
3. Die Pumpe (F) der Fernfüllstation einschalten und
den G3-Behälter (D) füllen, bis der Anzeigestift
am Ventil der automatischen Befüllung nach oben
gedrückt wird, siehe A
Nachfüllpumpe (F) wird aufgebaut und die
Pumpe setzt aus.
Stift
nach oben
A . 29
BB
4. Die Luftzufuhr (H) zur Pumpe (F) abschalten.
5. Den Druck der Pumpe der Fernfüllstation anhand
des folgenden Verfahrens zur Druckentlastung
der Fernfüllstation entlasten:
. 29. Der Druck in der
BB
