Setup
Einstellung des
Pumpenfördervolumens
HINWEIS:
•
Führen Sie vor sämtlichen Einstellungen des
Pumpenfördervolumens eine Druckentlastung
gemäß Verfahren auf Seite 17 durch.
•
Verwenden Sie für die Einstellung des
Pumpenfördervolumens nur Distanzstücke von Graco.

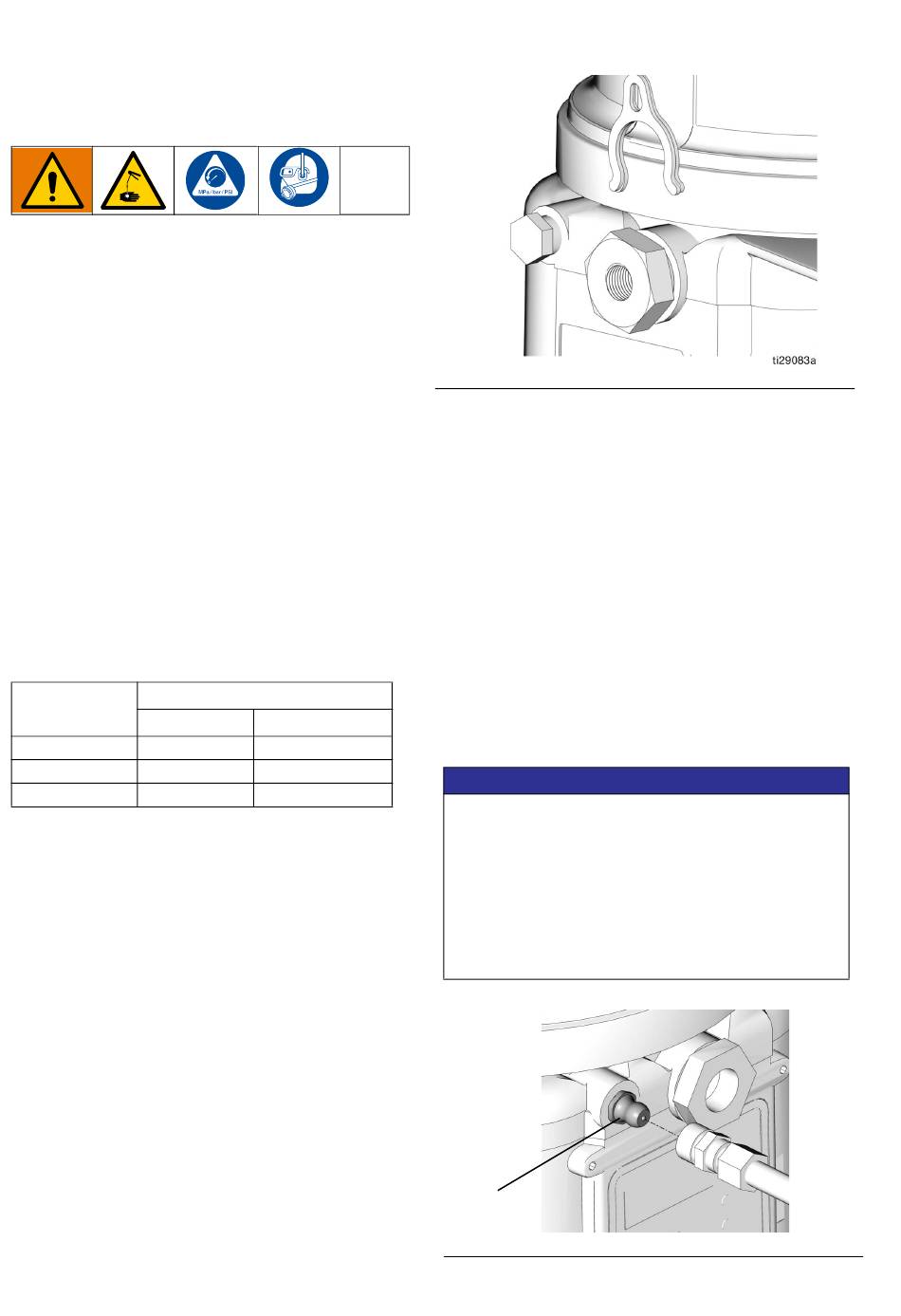

1.
Lösen Sie das Pumpenelement mit einem entgegen
den Uhrzeigersinn gedrehten Maulschlüssel. Entfernen
Sie dabei nicht das gesamte Pumpenelement. Ziehen
Sie das Pumpenelement nur so weit heraus, um das
Distanzstück aufsetzen oder abnehmen zu können.
2.
Um das gewünschte Pumpenfördervolumen zu
erreichen, müssen Sie Distanzstücke herausnehmen
oder einsetzen. Zum leichteren Entfernen kann ein
Werkzeug erforderlich sein.
Das Pumpenfördervolumen wird mit keinem (0)
bzw. 1 oder 2 Distanzstücken eingestellt (A
Für die Einstellung des Pumpenfördervolumens
nicht mehr als 2 Distanzstücke verwenden.
Pumpenfördervolumen / Minute
Keine
Distanzstücke
Kubikzoll
2
0,12
1
0,18
0
0,25
HINWEIS:
•
Die Abgabemenge kann abhängig von
Außenbedingungen wie z. B. der Temperatur
des Schmierfetts und dem Rückdruck von
nachgeschalteten Verbindungen variieren.
•
Die Anwendung der Volumenanpassung
bei gleichzeitiger Einstellung der ON-Zeit der
Schmiermittelpumpe ermöglicht eine Steuerung
des Dosiervolumens.
•
Verwenden Sie die Volumeneinstellungen
als Ausgangspunkt und stellen Sie dann dem
Bedarf entsprechend nach, um die gewünschte
Schmierfettabgabemenge zu erreichen.
•
Ziehen Sie die Verschraubung des Pumpenelements
fest an. Fitting mit 5,6 N•m (50 in. lbs) festziehen.
18
. 11).
BB
Kubikzentimeter
2
3
4
A
. 11
BB
Schmierfett einfüllen
So sorgen Sie für eine optimale Leistung der
G3-Schmiermittelpumpe:
•
Verwenden Sie ausschließlich Schmierfette der
NLGI-Klassen Nr. 000 bis Nr. 2, die für Ihre Anwendung,
für eine automatische Dosierung und für die
Betriebstemperatur der Ausrüstung geeignet sind.
Weitere Informationen erhalten Sie vom Maschinen-
und Schmiermittelhersteller.
•
Der Schmiermittelbehälter kann mithilfe einer
Handpumpe, Pneumatikpumpe oder Elektropumpe
befüllt werden.
•
Nicht überfüllen (A
BB
•
Die G3-Schmiermittelpumpe darf nicht ohne montierten
Schmiermittelbehälter betrieben werden.
ACHTUNG
•
Reinigen Sie die Einlassverschraubung (D) (A
vor dem Befüllen des Behälters immer mit einem
sauberen, trockenen Tuch. Schmutz kann die
Schmiermittelpumpe und/oder das Schmiersystem
beschädigen.
•
Bei Befüllung des Schmiermittelbehälters mit einer
pneumatischen oder elektrischen Förderpumpe
darauf achten, dass der Behälter nicht durch zu
hohen Pumpendruck beschädigt wird.
D
A
. 12
BB
. 14).
BB
332301H
. 12)
