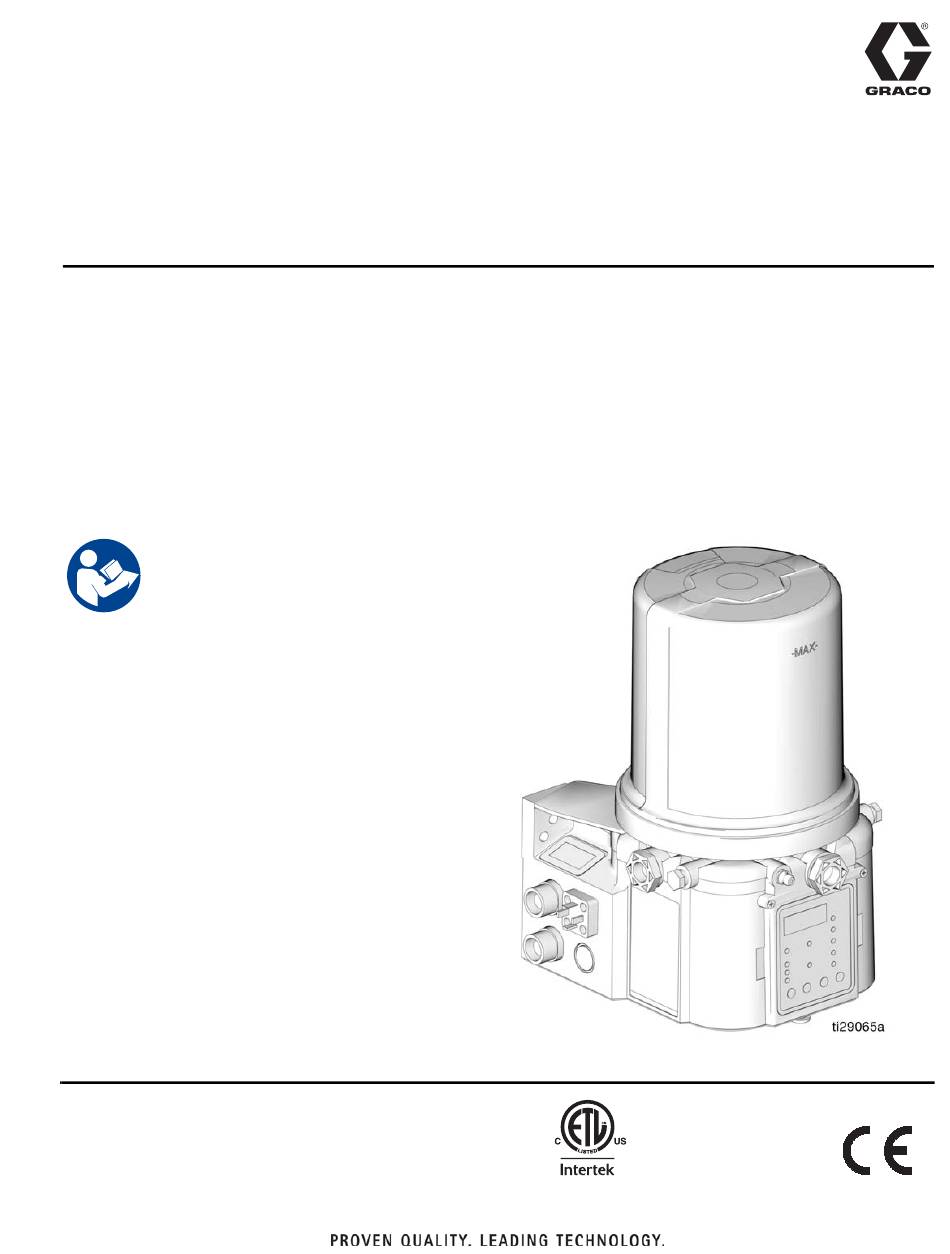

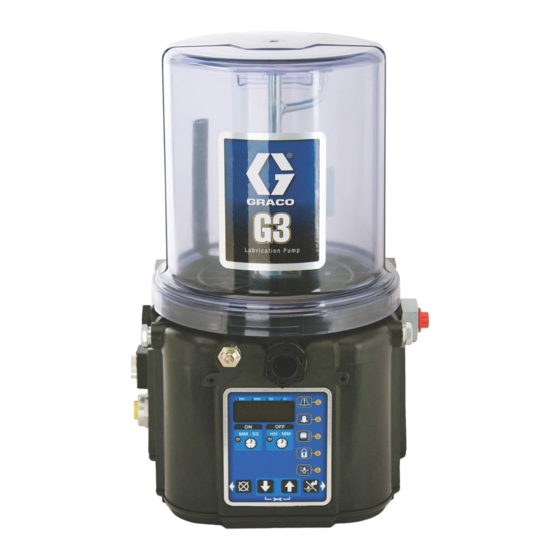

Automatische Schmier-
mittelpumpe G3 Pro
Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2 mit
mindestens 40 cSt. Gerät darf nur von geschultem Personal verwendet werden.
Nicht zum Einsatz in explosionsgefährdeten Bereichen oder Gefahrenbereichen zugelassen.
Teilenummern, Seite 3
Pumpenausgangsdruck 35,1 MPa (351,6 bar, 5100 psi)
Fülleinlassdruck 34,4 MPa (344,7 bar, 5000 psi)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und
Anleitungen in diesem Handbuch
aufmerksam durch. Bewahren Sie alle
Anweisungen an einem sicheren Ort auf.
Entspricht ANSI/UL 73
Zertifiziert für CAN/CSA
Standard 22.2 Nr. 68-09
3132066
NUR Pumpen mit 24V und 110-240VAC
332301G
DE
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Graco G3 Pro-Serie
Inhaltszusammenfassung für Graco G3 Pro-Serie
- Seite 1 Anleitungen Automatische Schmier- mittelpumpe G3 Pro 332301G Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2 mit mindestens 40 cSt. Gerät darf nur von geschultem Personal verwendet werden. Nicht zum Einsatz in explosionsgefährdeten Bereichen oder Gefahrenbereichen zugelassen. Teilenummern, Seite 3 Pumpenausgangsdruck 35,1 MPa (351,6 bar, 5100 psi) Fülleinlassdruck 34,4 MPa (344,7 bar, 5000 psi)
-
Seite 2: Inhaltsverzeichnis
Installation ....... . 7 Graco-Informationen ..... 48 Typische Installation . -
Seite 3: Geräte- Und Modellnummern
Geräte- und Modellnummern Bei der Gerätenummer handelt es sich um eine eindeutige sechsstellige Artikelnummer, die nur für die Bestellung der G3-Schmiermittelpumpe dient. Die konfigurierte Graco-Modellnummer steht in direktem Zusammenhang mit der sechsstelligen Artikelnummer. Diese konfigurierte Modellnummer kennzeichnet die besonderen Merkmale einer bestimmten G3-Schmiermittelpumpe. -
Seite 4: Aufbau Der Modellnummer
Untenstehende Listen enthalten die Optionen der einzelnen Bestandteile, die zusammen den Code bilden. HINWEIS: Einige Pumpenkonfigurationen sind nicht verfügbar. Falls Sie Fragen haben, setzen Sie sich mit dem Graco-Kundendienst oder Ihrem Graco-Händler vor Ort in Verbindung. Codebeispiel: k m n G3 - G = Kennzeichnet die Pumpe als G3-Pumpe;... -
Seite 5: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 6 Warnhinweise WARNUNG GEFAHR DURCH EINDRINGEN VON MATERIAL IN DIE HAUT Material, das unter hohem Druck aus dem Dosiergerät, aus undichten Schläuchen oder Bauteilen austritt, kann in die Haut eindringen. Diese Art von Verletzung sieht unter Umständen lediglich wie ein einfacher Schnitt aus. Es handelt sich aber tatsächlich um schwere Verletzungen, die eine Amputation zur Folge haben können.
-
Seite 7: Installation
Die abgebildete Teilenummer / Modellnummer ist lediglich Druckentlastungsventil (nicht enthalten, erforderlich für jeden ein Beispiel, (weitere Einzelheiten siehe Seiten 4, Details Auslass – bei Graco erhältlich. Siehe „Teile“, Seite 44.) finden Sie im Abschnitt „Aufbau der Modellnummern“) Zerk-Einlassverschraubung (1 inbegriffen /ausschließlich Anschlusskabel (abgebildet: Anschlusskabel mit Pumpenmodelle für Schmierfett) -
Seite 8: Typische Installation
Installation Typische Installation Progressivsystem-Einleitungsverteiler Installationen An eine abgesicherte Stromquelle angeschlossen Druckentlastungsventil (nicht enthalten, erforderlich für jeden Auslass – vom Benutzer bereitzustellen; siehe „Teile“, Seite 44) Progressivsystem-Einleitungsverteiler (Einleitungs- verteiler-Installationen) Zu den Schmierstellen 332301G... -
Seite 9: Typische Installation - Mit Fernbefüllungseinheit
Typische Installation – mit Fernbefüllungseinheit Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Zeichenerklärung: G3 Pumpe Automatikbefüllung mit Absperrventil... -
Seite 10: Optionale Installation - Ohne Fernbefüllungseinheit
Optionale Installation - Ohne Fernbefüllungseinheit Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. HINWEIS: Die Pumpe der Fernfüllstation steht still (keine Rücklaufleitung), wenn der Behälter voll ist. Wenn die Pumpe nicht stillsteht (keine Rücklaufleitung), gibt es eine Undichtigkeit im System. -
Seite 11: Auswahl Eines Einbauortes
Installation Auswahl eines Einbauortes • Soll das G3-Schmierfett-Modell für eine gewisse Zeit in einer schrägen oder umgedrehter Position eingesetzt werden, so muss ein Modell verwendet werden, das über eine Folgeplatte GEFAHR DURCH AUTOMATISCHE SYSTEM- verfügt. Ansonsten muss das G3 aufrecht AKTIVIERUNG befestigt werden. -
Seite 12: Systemkonfiguration Und Verdrahtung
Stromschlag führen. Die Erdung korrekt bemessene Sicherung installiert sein. bietet eine Ableitung für den elektrischen Strom. Sicherungssätze können von Graco bezogen werden. Die folgende Tabelle enthält die für Ihre Eingangs- Eine fehlerhafte Erdung erhöht die Gefahr eines spannung geeignete Sicherung und die entsprechende Stromschlags. - Seite 13 Die folgenden Tabellen enthalten grafische Darstellungen der jeweiligen an der Pumpe vorhandenen Gerätestecker mitsamt deren Pinbelegung und ein typisches Installationsschaltbild. Wo es sinnvoll erscheint, ist außerdem ein Schaltplanausschnitt dargestellt. Die auf diesen Seiten verwendeten Leiterfarben beziehen sich nur auf das mit diesem Graco-Produkt mitgelieferte Netzkabel. Standardmäßige Signalanzeige an...
- Seite 14 Installation DIN-Netzkabel AC - 15 Fuß DIN-Netzkabel DC - 15 Fuß Stift und entsprechende Kabelfarbe (A . 7) Stift und entsprechende Kabelfarbe (A . 6) Stiftbezeichnung Farbe -VDC Schwarz Stift Stiftbezeichnung Farbe +VDC Weiß Leitung Schwarz Nicht verwendet Nicht verwendet Neutral Weiß...
- Seite 15 Betriebsschalter Nicht verwendet Nicht verwendet Nicht verwendet Grün Beispiel eines Schaltplans Stecker am Kabel 12V Pumpe - 7,5A - Graco Satz Nr. 571039 Sicherung 24V Pumpe - 4A - Graco Satz Nr. 571040 Anlasser Manueller Betriebs- schalter Beispiel eines Schaltplans...
-
Seite 16: Einrichtung Des Geräts
Betriebsdruck aller im System installierten Komponenten nicht übersteigt. Siehe Technische Daten, Seite 41. • Installieren Sie an allen Pumpenauslässen; vor jedem zusätzlichem Geräteanschluss ein Druckentlastungsventil. HINWEIS: Ein Druckentlastungsventil kann von Graco bezogen werden. Siehe Teile, Seite 44. . 10 332301G... -
Seite 17: Einstellung Des Pumpenfördervolumens
Pumpenfördervolumens eine Druckentlastung gemäß Verfahren auf Seite 16 durch. • Verwenden Sie für die Einstellung des Pumpenför- dervolumens nur Distanzstücke von Graco. 1. Lösen Sie das Pumpenelement mit einem entgegen . 11 den Uhrzeigersinn gedrehten Maulschlüssel. Entfernen Sie dabei nicht das gesamte Schmierfett einfüllen... - Seite 18 Einrichtung des Geräts Modelle ohne Folgeplatte: Modelle mit Folgeplatte: 1. Den Füllschlauch an der Einlassverschraubung (D) 1. Den Füllschlauch an der Einlassverschraubung (D) anschließenA . 13). anschließenA . 13). 2. Bei Befüllung der Schmiermittelpumpe mit Materialien hoher Viskosität Schmiermittelpumpe starten, damit der Rührflügel während des Befüllens dreht und dabei eine Bildung von Lufteinschlüssen im Schmiermittel verhindert.
-
Seite 19: Automatischer Befüllstopp
Wenn dem Behälter Material zugeführt wird, Füllventils 333393. Graco Füllventil, Teile-Nr. 77X542 ist drückt es das Plattenventil nach oben zur erhältlich. Wenden Sie sich an Ihren Graco Händler. Behälteroberseite. Das Plattenventil drückt dann gegen den Ventilstift und schließt den Materialeinlass. - Seite 20 Siehe Typische Installation ab Seite 8. Druck der Befüllpumpe an. HINWEIS: Wenn die Pumpe nicht stillsteht (keine Der Druckentlastungssatz Nr. 247902 ist bei Graco Rücklaufleitung), gibt es eine Undichtigkeit im System. erhältlich. Weitere Informationen zu diesen Montagesätzen erhalten Sie bei Ihrem örtlichen Stift Händler oder beim Graco-Kundendienst.
-
Seite 21: Befüllung Der Öleinheit
Einrichtung des Geräts Druckentlastung der Fernfüllstation Befüllung der Öleinheit Die Buchstaben in den folgenden Anweisungen beziehen • Für Anwendung, automatisches Dispensieren und sich auf die typischen Installationspläne ab Seite 8. Betriebstemperatur des Geräts nur geeignete Öle Das folgende Verfahren zur Druckentlastung verwenden. -
Seite 22: Entlüften
Einrichtung des Geräts Entlüften 2. Die Pumpe nur so lange betätigen, bis keine Luft mehr in dem aus der Verschraubung austretenden Schmierfett enthalten ist (A . 22). HINWEIS: Die Pumpe muss nicht bei jedem Füllen mit Schmierfett entlüftet werden. Das Entlüften ist nur bei Erstbenutzung oder bei einem Trockenlaufen der Schmiermittelpumpe erforderlich. -
Seite 23: Kurzanleitung Zur Geräteeinrichtung
Kurzanleitung zur Geräteeinrichtung Kurzanleitung zur Geräteeinrichtung Pro Modell System Einschaltzeit Ausschaltzeit Setup eingeben eingeben eingeben MM:SS HH:MM System Vorschmier- OFF (AUS) läuft option gemäß Entstellungen Vorschmier- (EIN) verzögerung MM:SS eingeben 332301G... -
Seite 24: Einrichten Von Pro-Modellen
Einrichten von Pro-Modellen Einrichten von Pro-Modellen Übersicht Steuerkonsole (A . 23) HINWEIS: Die Anleitungen für die Programmierung beginnen ab Seite 25. ANZEIGE AUSSCHALTZEIT • Eine blinkende LED unterhalb HH, MM, • Bei aktiver OFF-Zeit leuchtet die entspre- SS oder ## verweist auf den Typ der von chende LED. -
Seite 25: Anweisungen
PIN-Code für Zugriff auf den Einrichtmodus eingeben Für einen Zugriff auf die Programmierfunktionen des Einschalten von Gerätemodellen mit Geräts muss der Benutzer keine PIN eingeben. Graco Steuerung ist sich jedoch bewusst, dass einige Benutzer die Standardmäßig sind Geräte mit Steuerung Programmierfunktionen schützen möchten, weshalb... - Seite 26 Programmieren von Wenn diese Zeit nicht die Anforderungen der Stunden ODER ODER Anwendung erfüllt, wenden Sie sich an den unterhalb von MM Kundendienst von Graco. beim Programmieren von Minuten. Programmieren der Einschaltzeit • Im SETUP-MODUS HINWEIS: Wird eine Zeit von weniger als 10 Minuten...
- Seite 27 Einrichten von Pro-Modellen 2. Die Auswahl anhand der ENTER-Taste 4. Wenn Sie eine Verzögerungszeit für bestätigen. Das nächste HH die Vorschmierung (Stunden)-Zahlenfeld rechts blinkt und einstellen wollen, zeigt so an, dass es zum Programmieren bereit ist. drücken Sie die 3. Verwenden Sie die AUF- ABWÄRTS-Pfeiltaste, oder die ABWÄRTS- um die Anzeige von...
-
Seite 28: Erweiterte Programmierung
Erweiterte Programmierung Erweiterte Programmierung Es gibt mehrere Optionen für die erweiterte Programmierung. Die folgende Tabelle zeigt die einzelnen Optionen und den Zeitpunkt ihrer Verwendung. Erweiterte Einstellung Format/Beschreibung Anwendungsgrund Option Sperr- Setup-Modus über PIN sichern Verhindert eine Veränderung der Einstellungen durch Code (optional) unbefugte Benutzer. - Seite 29 Erweiterte Programmierung Erste Eingabe eines PIN-Codes 1. Der Cursor wird automatisch für die Eingabe des ersten PIN-Zeichens positioniert. Mit A1-Einrichten des PIN-Codes dem AUFWÄRTS- bzw. Die G3-Pumpensteuerung kann mit einer PIN versehen ABWÄRTSPFEIL die Zahlen werden, um die Einstellungen vor unbeabsichtigten 0-9 durchlaufen, bis die erste Zahl des PIN-Codes Änderungen durch unbefugte Benutzer zu schützen.
- Seite 30 Erweiterte Programmierung Die Fehler- und Niedrigfüllstand-LED leuchten auf. 5. Die Schritte 1 - 4 zur Einstellung der SS-Felder (Sekunden) wiederholen. 6. Nach Drücken der ENTER-Taste zur Einstellung des letzten SS-Felds wird die gesamte programmierte ON-Zeit gespeichert. Das Gerät verlässt den erweiterten Programmier- modus.
- Seite 31 Erweiterte Programmierung 3. Drücken Sie die ENTER-Taste, um die A8 - 4-stellige Ausschaltzeit in Stunden erweiterte Programmierung zu verlassen. Diese Funktion ändert die OFF-Zeit von HH:MM in HHHH. Eine maximale OFF-Zeit von 9999 Stunden A7- Durchgehende Alarmausgabe ON ist zulässig. bei Fehler Die OFF-LED leuchtet auf.
-
Seite 32: Modelle Mit Firmware 6.03 Oder Höher Dms-Modelle Mit Firmware 7.07 Oder Höher
Erweiterte Programmierung Modelle mit Firmware 6.03 oder 3. Betätigen Sie die ENTER-Taste. höher DMS-Modelle mit Firmware 7.07 oder höher A11- Warnung Aus durch Alarmrelais A10 - Rückstellen Niedrigfüllstand beim Diese Funktion ändert das Verhalten des Einschalten Alarmausgangs in einem Warnzustand auf immer OFF. Diese Funktion ändert das Verhalten des Niedrigfüll- Die Störungs- und Warn-LEDs leuchten auf. -
Seite 33: Modelle Mit Firmware 6.06 Oder Höher Bei Modellen Ohne Dms. Modelle Mit Firmware 7.09 Oder Höher Bei Dms-Modellen
Erweiterte Programmierung Modelle mit Firmware 6.06 oder 2. Die AUFWÄRTS- un ABWÄRTS-Pfeiltasten höher bei Modellen ohne DMS. drücken, bis die gewünschte Anzahl von Vorschmierse- Modelle mit Firmware 7.09 oder quenzen angezeigt wird. höher bei DMS-Modellen HINWEIS: Wenn die Vorschmierung eingeschaltet ist und die Pumpe eingeschaltet wird, führt die A12 - Vorschmiersequenzen Pumpe diese Schmierung-Ein-Sequenzen aus. - Seite 34 Erweiterte Programmierung 2. Mit der AUFWÄRTS- bzw. ABWÄRTS-Pfeiltaste kann man in der Anzeige von OFF zu ON wechseln. Die Aus/Zeitüberwachung im Einrichtmodus wird in MM:SS (Minuten/Sekunden) angezeigt. 3. Die ENTER-Taste drücken, um die erweiterte Programmierung zu verlassen. 332301G...
-
Seite 35: Betriebsmodus
Betriebsmodus Betriebsmodus • Erreicht der OFF-Zeitzählwert Null, dann schaltet die G3-Pumpensteuerung die Schmiermittelpumpe für die Dauer des programmierten ON-Zeitzyklus ein (A . 33). Zeitsteuerung (Auf dem Display leuchtet nun die Anzeige-LED der Nach beendeter Einrichtung beginnt die G3-Pumpen- ON-Zeit.) steuerung automatisch mit der Ausführung der •... - Seite 36 Betriebsmodus Weitere Steuerungen Vorschmierung / Vorschmierverzögerung Bei allen Modellen kann ein Ein-/Ausschaltzyklus (OFF/ON) auch mit den Funktionen Vorschmieren und Vorschmierverzögerung gesteuert werden. Vorschmierung MM : SS HH : MM Die Vorschmierfunktion wurde ausgewählt. Die Vorschmierverzögerung ist auf 00:00 eingestellt: • Das Gerät schaltet erst ab (OFF) und schaltet dann wieder ein (ON).
-
Seite 37: Alarme
Alarme Alarme Bei jedem Auftreten eines Fehlers/einer Warnung leuchtet eine bestimmte Kombination aus LEDs auf, die Sie über das Vorhandensein eines Problems informiert und Ihnen hilft, herauszufinden, welche Art von Fehler/Warnung aufgetreten ist. • Fehlermeldungen werden nicht automatisch zurückgesetzt. Warnungen werden nach einer eingestellten Zeit gelöscht, wenn die Bedingung behoben wurde. -
Seite 38: Fehlerbehebung
Befüllens unter Druck gesetzt öffnung nicht verstopft ist. am Boden des Schmiermittelbe- hälters aus Bleibt das Problem weiterhin bestehen, wenden Sie sich an den Graco-Kundendienst Ihres Graco-Händlers vor Ort. Das Gerät pumpt nicht während Ausfall des Pumpenmotors Gerät ersetzen. -
Seite 39: Wartung
Wartung Wartung Frequenz Komponente Erforderliche Wartung Täglich und beim Nachfüllen Zerk-Fittings Alle Fittings mit einem sauberen trockenen Tuch säubern. Schmutz kann die Schmiermittelpumpe und/oder das Schmiersystem beschädigen. Täglich G3-Schmiermittelpumpe und Schmiermittelpumpe und Schmier- Schmiermittelbehälter mittelbehälter mit einem sauberen trockenen Tuch säubern. Täglich Anzeige Die Anzeige mit einem sauberen... -
Seite 40: Teile - 2-Liter-Modelle
Teile – 2-Liter-Modelle Teile – 2-Liter-Modelle Niedrigstand-Modelle mit Schmiermittel Folgeplatten-Modelle 27 1 Nur Niedrigfüllstand- Modelle mit Öl Mit 0,45 N.m (4 in-lbs) festziehen Mit 3,4 N.m (30 in-lbs) festziehen Mit 5,6 N.m (50 in-lbs) festziehen 332301G... -
Seite 41: Teile - 4-Liter-Modelle Und Größer
Teile – 4-Liter-Modelle und größer Teile – 4-Liter-Modelle und größer Folgeplatten-Modelle Nur Niedrigstand-Modelle mit Schmiermittel Modelle mit automatischem Befüllstopp 27 1 Niedrigstand-Modelle mit Öl Mit 0,45 N.m (4 in-lbs) festziehen Mit 3,4 N.m (30 in-lbs) festziehen Mit 5,6 N.m (50 in-lbs) festziehen 332301G... -
Seite 42: Teile
Teile Teile Teil Bezeichnung Teil Bezeichnung BEHÄLTER, 2 Liter, Öl, enthalten im Satz 16G021 GRUNDKÖRPER, Pumpengehäuse 571179 BEHÄLTER, 4 Liter, Fett, enthalten im 278142 BODENABDECKUNG mit Dichtung 24B702 Satz 571183 MASCHINENSCHRAUBE, Flachkopf mit BEHÄLTER, 4 Liter, Öl, enthalten im Satz 115477 16G020 Torx... - Seite 43 Teile Installations- und Reparatursätze Teil Bezeichnung Handbuch- SCHRAUBE, Maschinen- Satz-Nr. Bezeichnung Nummer FEDER, Ventilplatte, Reset 571026 SATZ, ANSCHLUSSTÜCK, 3 Pumpen 3A0523 571063 SATZ, ANSCHLUSSTÜCK, 2 Pumpen VENTIL, AFSO SATZ, Rückführung zu Speicherbe- 571028 hälter NPT, mit Druckentlastungsventil SCHRAUBE, Montage- 16C807 3A0525 SATZ, Rückführung zu Speicherbe- PACKUNG, O-Ring...
- Seite 44 Teile Druckentlastungsventile Sicherungen Wichtige Informationen zum Druckentlastungsventil Teil Bezeichnung 16C807. 571039 SICHERUNG, 12 Volt DC Das Druckentlastungsventil 16C807 kann nur an der G3-Pumpe verwendet werden. Ist nicht zur 571040 SICHERUNG, 24 Volt DC Verwendung mit anderen Produkten vorgesehen. Das Druckentlastungsventil verwendet zum Einstellen des Druckentlastungspunktes eine Druckeinstellschraube (a).
-
Seite 45: Technische Daten
Technische Daten Technische Daten Pumpenausgangsdruck 35,1 MPa (351,6 bar, 5100 psi) Fülleingangsdruck 5000 Psi (34,4 MPa, 344,7 bar) Leistung 100-240 VAC 88 - 264 VACVAC; 0,8 A Leistung 90 VA, 47/63 Hz, Einphasig, Zustrom/Anzugsstrom, max 40A (1ms) 12 VDC 9-16 VDC; 5 A Stromstärke, 60 W, Zustrom/Anzugsstrom 12 A 24 VDC 18-32 VDC;... -
Seite 46: Abmessungen
Technische Daten Abmessungen Höhe Breite Tiefe Modell Zoll Zoll Zoll 13,25 33,65 8,00 20,32 9,00 22,86 14,50 36,83 9,25 23,50 10,00 25,40 18,50 47,00 9,25 23,50 10,00 25,40 23,00 58,42 9,25 23,50 10,00 25,40 27,50 69,85 9,25 23,50 10,00 25,40 332301G... -
Seite 47: Montageschablone
Technische Daten Montageschablone (Für eine korrekte Montagekonfiguration entweder Option 1 oder Option 2 wählen.) Siehe Montageschablone, Teile-Nr. 126916. Option 1 9,3 mm 180,0 mm 0,367 Zoll 7,087 Zoll 2x Ø 9,3 mm 30,0 mm 0,366 Zoll 1,180 Zoll 83,0 mm 3,268 Zoll 90,0 mm 3,544 Zoll... -
Seite 48: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
