Installation

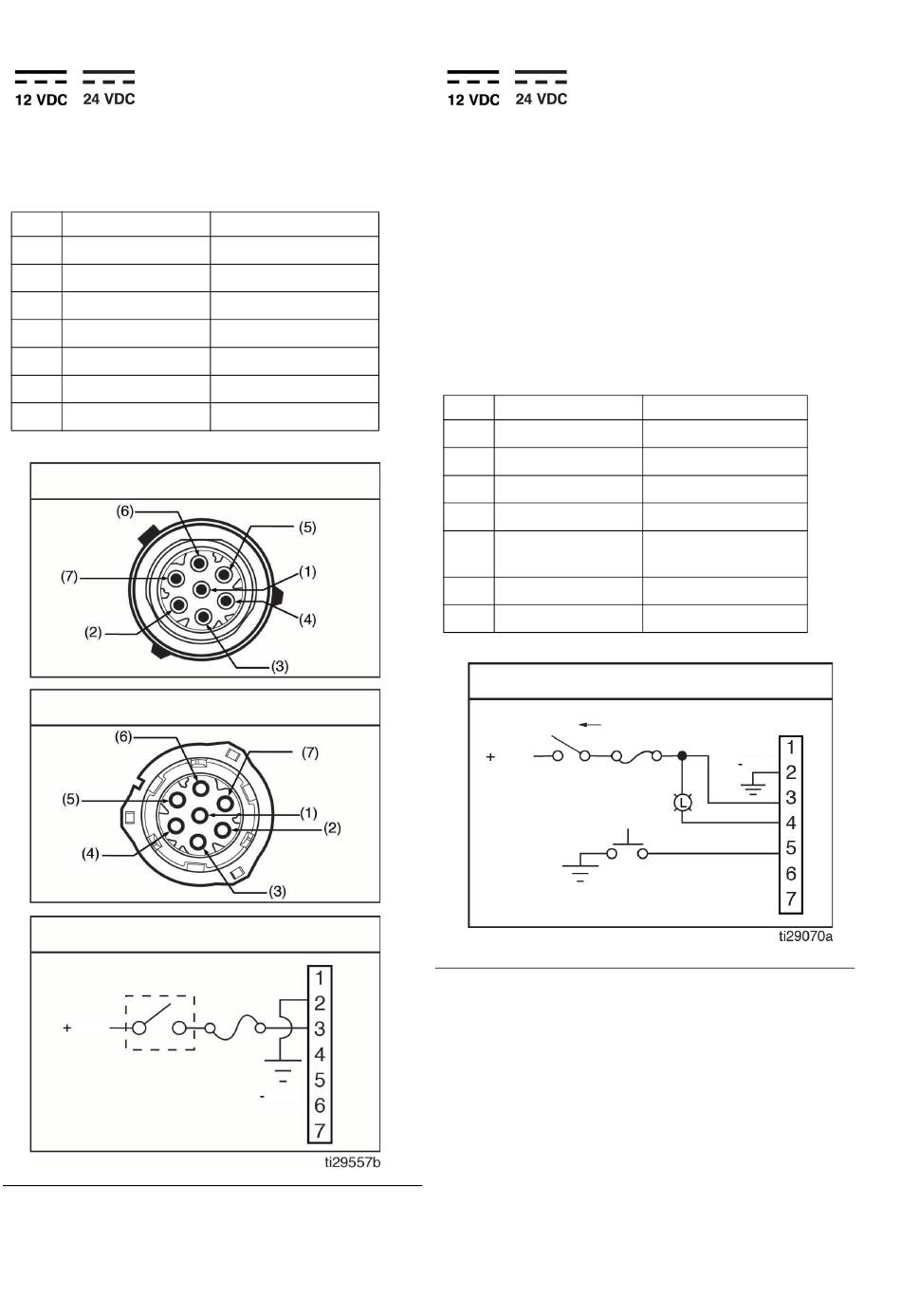

CPC-Netzkabel DC -
2-polig
Teile-Nr.: 127783: 4,5 m (15 ft)
Stift und entsprechende Kabelfarb (A
Stift
Stiftbezeichnung
1
Nicht verwendet
2
-VDC
3
+VDC
4
Nicht verwendet
5
Nicht verwendet
6
Nicht verwendet
7
Nicht verwendet
Stecker am Gehäuse
Stecker am Kabel
Beispiel eines Schaltplans
VDC
A
. 8
BB
16
. 8)
BB
Farbe
Nicht verwendet
Schwarz
Weiß
Nicht verwendet
Nicht verwendet
Nicht verwendet
Grün
VDC
CPC-Netzkabel DC -
5-polig
Teile-Nr. 127780: 4,5 m (15 ft)
Teile-Nr. 127781: 6,1 m (20 ft)
Teile-Nr. 127782: 9,1 m (30 ft)
Beleuchteter Fernbetriebsknopf-Satz: 571030, 571031, zum
Starten des manuellen Betriebszyklus über Fernbedienung,
bei gleichzeitiger Verwendung eines 5-poligen CPC-Kabels,
ist bei Graco erhältlich. Weitere Informationen zu diesen
Sätzen erhalten Sie bei Ihrem örtlichen Graco Händler oder
beim Graco Kundendienst.
Stift und entsprechende Kabelfarbe (A
Stift
Stiftbezeichnung
1
Nicht verwendet
2
-VDC
3
+VDC
4
LEUCHTE
Manueller
5
Betriebsschalter
6
Nicht verwendet
Nicht verwendet
7
Beispiel eines Schaltplans
12V Pumpe – 7.5A – Graco Satz nr. 571039
Sicherung
24V Pumpe – 4A – Graco Satz nr. 571040
VDC
Anlasser
Manueller
Betriebsschalter
A
. 9
BB
. 9)
BB
Farbe
Nicht verwendet
Schwarz
Rot
Weiß
Orange
Nicht verwendet
Grün
VDC
332301H
