Installation

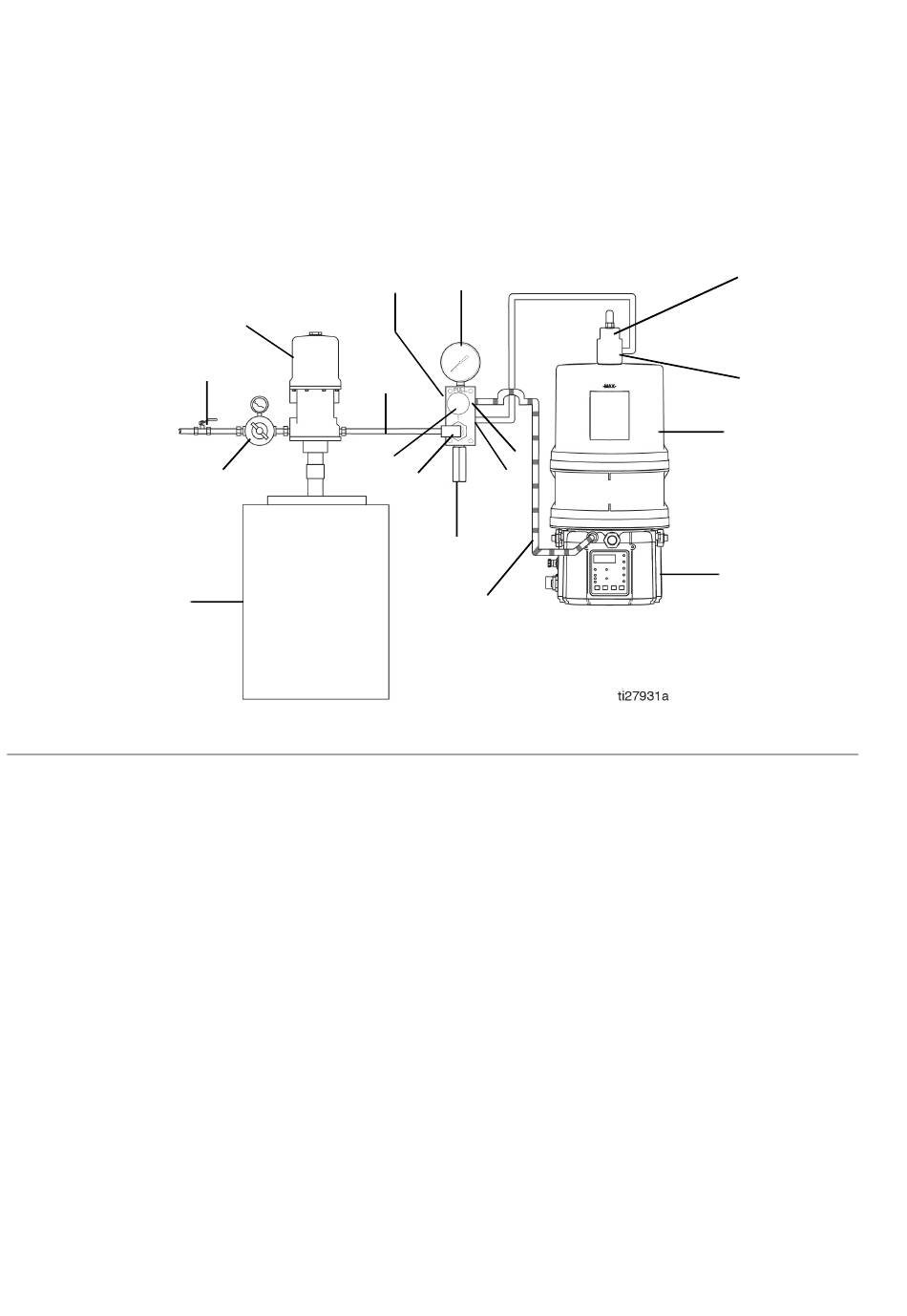

Typische Installation – Mit Fernbefüllungseinheit
Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von
Systemkomponenten. Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems,
welches Ihren Anforderungen gerecht wird.
E
A
. 4
BB
Zeichenerklärung:
A
G3 Pumpe
B
Automatikbefüllung mit Absperrventil
C
Einlass mit Automatikbefüllung
D
G3 Behälter
E
Entfernter Füllbehälter
F
Entfernte Füllpumpe
G
Zufuhrschlauch (vom Benutzer bereitgestellt)
H
Luftzufuhrschlauch zur Befüllpumpe
J
Zufuhrschlauch (vom Benutzer bereitgestellt)
K
Druckentlastungsventil
L
Spülschlauch
10
F
H
S
N
R
J
Q
T
M
P
K
L
M
Füllkupplung/Einlass (Schnellkupplung)
N
Füllverteiler❖
P
Füllverteilerauslass
Q
Füllverteiler-Entlüftungsanschluss
R
Manometer
S
Druckregler und Manometer
T
Druckentlastungsknopf
❖ Zur Entlastung des Abschaltdrucks in der Füllleitung
muss ein Füllverteiler (N) im System installiert werden.
