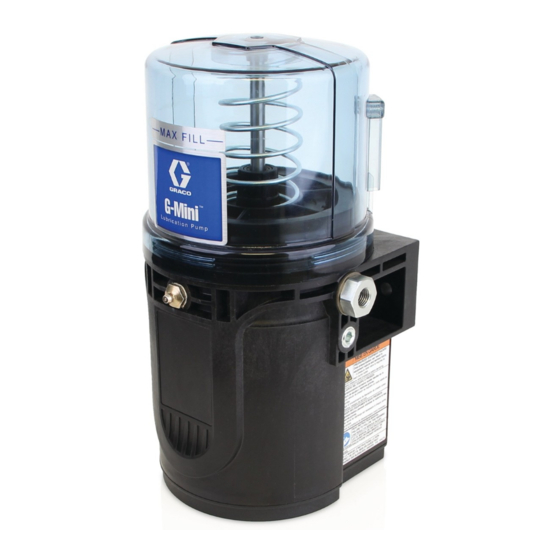

G-Mini
Zur Dosierung von Schmierfetten der NLGI-Klassen Nr. 000 bis 2.
Verwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Umgebungen und als Gefahrenzone klassifizierten
Bereichen nicht geeignet.
Modelle, Seite 3
Zulässiger Betriebsdruck 28 MPa (280 bar, 4061 psi)
Wichtige Sicherheitsanweisungen
Lesen Sie vor der Benutzung des Geräts alle
Warnungen und Anweisungen in diesem Handbuch.
Bewahren Sie diese Anweisungen sorgfältig auf.
™
Pumpe
3A7594C
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco G-Mini 25R800
Inhaltszusammenfassung für Graco G-Mini 25R800
- Seite 1 Anleitungen ™ G-Mini Pumpe 3A7594C Zur Dosierung von Schmierfetten der NLGI-Klassen Nr. 000 bis 2. Verwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Umgebungen und als Gefahrenzone klassifizierten Bereichen nicht geeignet. Modelle, Seite 3 Zulässiger Betriebsdruck 28 MPa (280 bar, 4061 psi) Wichtige Sicherheitsanweisungen Lesen Sie vor der Benutzung des Geräts alle Warnungen und Anweisungen in diesem Handbuch.
-
Seite 2: Inhaltsverzeichnis
Schalt- und Installationspläne ...9 Graco-Standardgarantie ....38 Taste Handbetrieb ..... .14 Näherungsschalter. -
Seite 3: Modelle
Modelle Modelle Behälter Spannung Nied- Zyklus- Menge Nicht- Netzein- rigfüll- feedback- Pumpen- Modell 0,5 L Steuerung Steuerung 12VDC 24VDC gang stand Eingang element Heizung 25R800 25R801 25R802 25R803 25R804 25R805 25R806 25R807 25R808 25R809 25R810 25R820 25R821 25R822 25R823 25R824 25R825 25R826 25R827... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 5: Gefahr Durch Druckbeaufschlagtes Gerät
Warnhinweise WARNUNG GEFAHR DURCH DRUCKBEAUFSCHLAGTES GERÄT Übermäßiger Druck kann zum Bersten des Geräts führen und schwere Verletzungen verursachen. • An jedem Pumpenauslass ist ein Druckentlastungsventil erforderlich. • Führen Sie daher vor dem Überprüfen, Bewegen oder Warten des Gerätes die in diesem Handbuch beschriebene Druckentlastung durch. -
Seite 6: Installation
Installation Installation Kennzeichnung der Teile . 1: Legende: Behälter Entlüftungsrohr Folgeplatte Pumpenelement Einlass-Füllschmiernippel Zyklusanzeige-Stecker (nur bei Modell mit Steuerung) CPC-Stecker Steuerung Rücklauf zum Schmiermittelbehälter DIN Stecker (Spannung) DIN Stecker (Taster Niedrigfüllstand/Handbetrieb) 3A7594C... -
Seite 7: Typische Installation
Installation Typische Installation Remote-Einleitungsverteiler-Installation . 2: CSP-Installation zur Direktmontage . 3: Anschluss an eine abgesicherte Stromquelle Druckentlastungsventil (für jeden aktiven Auslass erforderlich)* Siehe Druckentlastungsventile, Seite 15 Kabel für Näherungsschalter Verteilerventilblock (bei Ventilinstallation) Anschluss an Schmierstellen Näherungsschalter, siehe Seite 14 CSP-Halterung zur Direktmontage, siehe Seite 8 CSP-Schlauch zur Direktmontage, siehe Seite 8 CSP-Ventil Universal-Halterung, siehe Seite 8... -
Seite 8: Auswahl Eines Einbauortes
Installation Auswahl eines Einbauortes GEFAHR DURCH AUTOMATISCHE SYSTEMAKTIVIERUNG Eine unerwartete Systemaktivierung kann zu schweren Verletzungen führen, einschließlich Materialeinspritzung in die Haut und Amputation. Das Gerät besitzt einen Automatik-Timer, der das Pumpenschmiersystem aktiviert, wenn die Spannungsversorgung eingeschaltet oder die Programmierfunktion beendet wird. Vor dem . -
Seite 9: Systemkonfiguration Und Verdrahtung
Korrosionsschutzmittel auftragen. Sicherungen Schalt- und Installationspläne ACHTUNG HINWEIS: Die auf diesen Seiten verwendeten Alle Gleichstrommodelle sind über Sicherungen Leiterfarben beziehen sich nur auf das Graco (benutzerseitig) abgesichert. Um Schäden am Netzkabel. Gerät zu vermeiden: ACHTUNG • DC-Pumpenmodelle nicht ohne Sicherung betreiben. -
Seite 10: Stecker Am Kabel
Installation CPC-Netzkabel DC - 5-polig (ohne Steuerung) CPC-Netzkabel DC - 5-polig (Steuerung) CPC-Netzkabel DC CPC-Netzkabel DC Teile-Nr.: 127780 - 4,5 m (15 ft.), 127781 - 6,1 m Teile-Nr.: 127780 - 4,5 m (15 ft.), 127781 - 6,1 m (20 ft.), 127782 - 9,1 m (30 ft.) (20 ft.), 127782 - 9,1 m (30 ft.) Pinbelegung Pinbelegung... - Seite 11 Installation CPC-Netzkabel DC - 3-polig (ohne Steuerung) CPC-Netzkabel DC Teile-Nr.: 127783 - 4,5 m (15 ft) Pinbelegung Nicht verwendet Nicht verwendet -VDC Schwarz +VDC Weiß Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Nicht verwendet Stecker am Kabel Stecker an G_Mini Unterteil NEIGUNG...
- Seite 12 Installation DIN-Netzkabel DC - Netzkabel 15 ft: Niedrigfüllstand DIN DC Teile-Nr. 16U790 Weitere Angaben, siehe Technische Spezifikationen, Seite 36 Pinbelegung LL N.O. (Schließer) Pinbelegung LL Com Nicht verwendet -VDC Schwarz Nicht verwendet +VDC Weiß Nicht verwendet Nicht verwendet Stecker an G_Mini Unterteil Nicht verwendet Grün Stecker an G_Mini Unterteil...
-
Seite 13: Kabelsteckerbelegung
Installation Einleitungsverteiler-Anzeige Zykluseingänge (M12) Teile-Nr. 124333: Kabelsteckerbelegung (M12) für 5 m Kabel Weitere Angaben, siehe Technische Spezifikationen, Seite 36 Leiterfarben (A . 13) Pos.-Nr. Farbe Stecker an G_Mini Unterteil Braun Weiß Blau Schwarz Kabelsteckerbelegung Ansicht Buchsenende Beispiel eines Schaltplans Trockenkontakte Ansicht Steckerende PNP (Quelle) 2 - oder 3-adrig . -
Seite 14: Taste Handbetrieb
Installation Taste Handbetrieb Stecker an G_Mini Unterteil Teile-Nr. Beschreibung 25C981 Taste Handbetrieb, 12 V 25C982 Taste Handbetrieb, 24V Taste Handbetrieb DIN DC Weitere Angaben, siehe Technische Spezifikationen, Seite 36 Beispiel eines Schaltplans Pinbelegung LED- LED + Pumpeninnenseite Taste Nicht verwendet . -
Seite 15: Setup
Es darf nur ein Druckentlastungsventil verwendet werden das den spezifizierten Betriebsdruck aller im System installierten Komponenten nicht übersteigt. • Ein Druckentlastungsventil vor sämtlichen zusätzlichen Fittings installieren. HINWEIS: Ein Druckentlastungsventil ist bei Graco erhältlich. Siehe Druckentlastungsventile, Seite 15. Druckentlastungsventile Teile-Nr. Beschreibung . 15 571028 Satz, Einst. -
Seite 16: Pumpenfördervolumen Einstellen
18A317 0,0915 • Die Pumpe nicht ohne Behälter betreiben. HINWEIS: Für den Betrieb ist ein Abstandshalter erforderlich. Es kann jeweils nur ein Graco Abstandshalter verwendet werden. Die Pumpen ACHTUNG haben ab Werk einen am Pumpenelement installierten • Vor dem Befüllen des Behälters Fitting (E) Abstandshalter (25N814). -
Seite 17: Schmiermittelwechsel
Setup 1. Füllschlauch an den Einlass-Füllschmiernippel (E) HINWEIS: Das Entlüftungsrohr (B) darf nicht als . 17) anschließen. Überfüllungsanzeige verwendet werden (A . 18). . 17 2. Für höher viskose Materialien, Pumpe . 18 entsprechend der Steuerungsanleitung starten, damit der Rührflügel während des Befüllens 4. -
Seite 18: Entlüften
Setup Entlüften Es ist nicht notwendig, die Pumpe bei jedem Befüllen mit Schmierfett zu entlüften. Das Entlüften ist nur bei Erstbenutzung oder bei einem Trockenlaufen der Schmiermittelpumpe erforderlich. 1. Fitting vom Pumpenelement lösen (A . 19). HINWEIS: Beim Lösen der Pumpenelementverschraubung darf das Pumpenelement selbst nicht gelöst werden. -
Seite 19: Betrieb Ohne Steuerung
Modell 25R820, 25R822, 25R827 und 25R829 die Einschaltzeit (Betrieb) der Pumpe. Wenn Ihre Siehe Schalt- und Installationspläne, Seite 9. Anwendung andere Einschalt- bzw. Ausschaltzeiten erfordert, wenden Sie sichan den Graco-Kundendienst, der Ihnen gerne weiterhilft. Typische Ausgangssignale bei zu niedrigem Füllstand Geschlossen Niedrigfüllstand erkannt Kontakt-... -
Seite 20: Betrieb Mit Steuerung
Betrieb mit Steuerung Betrieb mit Steuerung Übersicht Steuerkonsole (A . 23) EINSCHALTZEIT • Im SETUP-MODUS leuchtet die AUSSCHALTZEIT LED, wenn die EINSCHALTZEIT • Im SETUP-MODUS leuchtet die LED, wenn die AUSSCHALTZEIT oder die Zyklen eingestellt sind. eingestellt ist. • Unter MM auf der Anzeige leuchtet •... -
Seite 21: Betriebsmodus
Betrieb mit Steuerung SETUP-MODUS Die Steuerung arbeitet in zwei Betriebsarten: BETRIEBSMODUS und SETUP-MODUS. Jede Betriebsart hat mehrere Funktionen. Zum Aufrufen des Setup- Modus die AUF- und ABWÄRTS-Pfeiltaste BETRIEBSMODUS gleichzeitig 3 Sekunden lang gedrückt halten. Der BETRIEBSMODUS führt zwei Funktionen aus und überwacht gleichzeitig die Warn-/Alarmbedingungen: Die erste Ziffer auf der Anzeige beginnt zu blinken. -
Seite 22: Konfiguration Der Einschaltzeit (Zyklen)
Betrieb mit Steuerung 3. Die zweite Ziffer Nach Betätigen der ENTER- mit den AUF- oder Taste beginnt die zweite Ziffer ABWÄRTS-Pfeiltasten zu blinken. Die EIN-LED auswählen. leuchtet weiter. 4. Die Auswahl mit der Dies bestätigt, dass ENTER-Taste speichern. die zweite Ziffer für die EINSCHALTZEIT in Minuten (MM) konfiguriert wird. -
Seite 23: Erweiterte Programmierung
Betrieb mit Steuerung Nach Betätigen der Wenn nach dem Aufrufen der ERWEITERTEN ENTER-Taste beginnt die PROGRAMMIERUNG 60 Sekunden lang keine Aktivität zweite Ziffer zu blinken. erkannt wird, tritt eine Zeitüberschreitung ein und die Die OFF-LED und der Steuerung nimmt den BETRIEBSMODUS wieder auf. HH-Punkt leuchten weiter. - Seite 24 Betrieb mit Steuerung Aus (OFF) - Wählen Sie Eingabe eines PIN-Codes in die Steuerung Aus, um die Steuerung Nach der Konfiguration der Steuerung für die so zu konfigurieren, dass PIN-Eingabe zum Aufrufen des SETUP-MODUS: kein PIN-Code erforderlich ist. Zur Einstellung der 1.
- Seite 25 Betrieb mit Steuerung A2 - Vorschmierung und Verzögerung Die Funktion Niedrigfüllstand automatisch löschen ist eine Aus (OFF) oder Ein (ON) Auswahl. Die Option Vorschmierverzögerung konfiguriert die Steuerung für die Einstellung der Zeitspanne • AUS (OFF) (Standardeinstellung) - Nach dem vor dem Beginn des Vorschmierzyklus. Die Zeitdauer Aus- und Einschalten bleibt die Steuerung in beginnt nach Wiederherstellung der Stromversorgung ihrem aktuellen Niedrigfüllstand-Alarmzustand.
-
Seite 26: Warnungen Und Alarme
Warnungen und Alarme Warnungen und Alarme Alarme Zwei Ereignistypen werden von der Steuerung überwacht und angezeigt: Warnungen und Alarme. Alarme haben die Abschaltung des Schmierzyklus zur Folge. Alarme können sofort ausgelöst werden Warnungen oder das Ergebnis einer hochgestuften Warnung sein. Alarme müssen sofort gelöscht werden. -
Seite 27: Warnungs- Und Alarmszenarien
Systemfehler Es ist eine interne Störung Versuchen Sie, das Gerät aus- und wieder aufgetreten. einzuschalten. Möglicherweise kann dieser Wenn der Alarm nicht gelöscht wird, wenden Zustand der Steuerung nicht Sie sich an den Graco-Kundendienst. mehr behoben werden. 3A7594C... -
Seite 28: Fehlerbehebung
Vergewissern Sie sich, dass das während des Befüllens unter Entlüftungsrohr nicht verstopft ist. Druck gesetzt Bleibt das Problem weiterhin bestehen, wenden Sie sich an den Graco-Kundendienst Ihres Graco-Händlers vor Ort. Die externe Steuerung Motorfehler. Elektromotor austauschen. funktioniert, aber das Gerät pumpt nicht während des... -
Seite 29: Wartung
Wartung Wartung Frequenz Komponente Erforderliche Wartung Täglich und beim Fittings füllen Alle Fittings mit einem sauberen trockenen Tuch Nachfüllen säubern. Schmutz und/oder Schmutzteilchen können die Schmiermittelpumpe und/oder das Schmiersystem beschädigen. Täglich Pumpeneinheit und Behälter Schmiermittelpumpe und Schmiermittelbehälter mit einem sauberen trockenen Tuch säubern. Monatlich Externer Kabelbaum Die Sicherheit der äußeren Kabelbäume überprüfen. -
Seite 30: Reparatur
Reparatur Reparatur Die Verkabelung darf ausschließlich von einem ausgebildeten Elektriker ausgeführt werden und muss sämtliche Vorschriften und Bestimmungen des Landes erfüllen. Behälter-Sätze Satz-Nr. Beschreibung 26C943 Austauschsatz, Behälter, 1L 26C945 Austauschsatz, Behälter, 0,5L 26C944 Austauschsatz, Behälter, Folgeplatte, 1L Austauschsatz, Behälter, Folgeplatte, 26C946 0,5L Pumpenelement-Sätze... -
Seite 31: Teile
Teile Teile 4a, 4b 63a, 63b 41a, 41b 25a, 25b 32a, 32b Mit 1,5 N•m (13 in-lb) festziehen. Mit 7,3 N•m (65 in-lb) festziehen. Mit 2,6 N•m (23 in-lb)) festziehen. Mit 0,8 N•m (7 in-lb) festziehen. 3A7594C... - Seite 32 Teile Teile-Nr./Beschreibung Pos. Teil Beschreibung Menge Pos. Teil Beschreibung Menge Pumpenelement, Baugruppe, Behälter, 1,0 Liter, in den enthalten in Sätzen 26C947, 26C948 Sätzen 26C943, 26C944 enthalten Modell 25R805, 25R825 Modell 25R800, 25R801, 25R802, Pumpenelement, Baugruppe, 25R803, 25R804, 25R805, 25R806, enthalten in Sätzen 26C947, 26C948 25R820, 25R821, 25R822, 25R823, Modell 25R800, 25R801, 25R802, 25R824, 25R825, 25R826...
- Seite 33 Teile Pos. Teil Beschreibung Menge Stopfen, M20 Modell 25R800, 25R801, 25R802, 25R803, 25R804, 25R806, 25R807, 25R808, 25R809, 25R810, 25R820, 25R821, 25R822, 25R823, 25R824, 25R826, 25R827, 25R828, 25R829, 25R830 50s 16A579 Warnschild DIN-Stecker, Niedrigfüllstand Modell 25R820, 25R822, 25R827, 25R829 DIN-Stecker, Taste Handbetrieb Modell 25R821, 25R823, 25R824, 25R825, 25R826, 25R828, 25R830 DIN-Stecker, Netzeingang...
-
Seite 34: Abmessungen
Abmessungen Abmessungen Höhe - A Breite - B Tiefe - C Modell Zoll Zoll Zoll 0,5L 10,9 27,7 6,97 17,7 6,57 16,7 12,2 31,0 6,97 17,7 6,57 16,7 3A7594C... -
Seite 35: Pumpenhalterung
Abmessungen Pumpenhalterung CSP-Ventilhalterung Universalhalterung 3A7594C... -
Seite 36: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen G-Mini Pumpe Metrisch Maximaler Materialbetriebsdruck 4061 psi 28 MPa, 280 bar Stromversorgung 12 VDC 9-16 VDC; 9,5 A Stromstärke, 114 W, Zustrom/Anzugsstrom 12 A 24 VDC 18-32 VDC; 6,5 A Stromstärke, 156 W, Zustrom/Anzugsstrom 7,5 A Eingänge - Näherungsschalter Nur PNP-Schalter und -Kabel Pumpenspannung: 12 VDC... - Seite 37 Technische Spezifikationen California Proposition 65 WARNUNG: Durch dieses Produkt können Sie Chemikalien ausgesetzt werden, die dem Bundesstaat Kalifornien als Ursache von Krebs, Geburtsfehlern und anderen die Fortpflanzung betreffenden Schädigungen bekannt sind. Weitere Informationen finden Sie auf www.P65warnings.ca.gov. 3A7594C...
-
Seite 38: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
