8.5
Reinigung des Brenners und des Primär-
Wärmetauschers (Heizungswärmetauscher)
• Lösen Sie die 6 Schrauben am Blech der
Strömungssicherung (1).
• Entfernen Sie das Blech der Strömungssicherung (2)
und hängen Sie es in die dafür vorgesehenen Laschen
ein (3).
Bei geringer Verschmutzung:
• Reinigen Sie Brenner und Primär-Wärmetauscher mit
einem Pinsel und einem Staubsauger von Verbren-
nungs rückständen.
• Reinigen Sie Düsen und Injektoren mit einem weichem
Pinsel und blasen Sie diese anschließend durch.

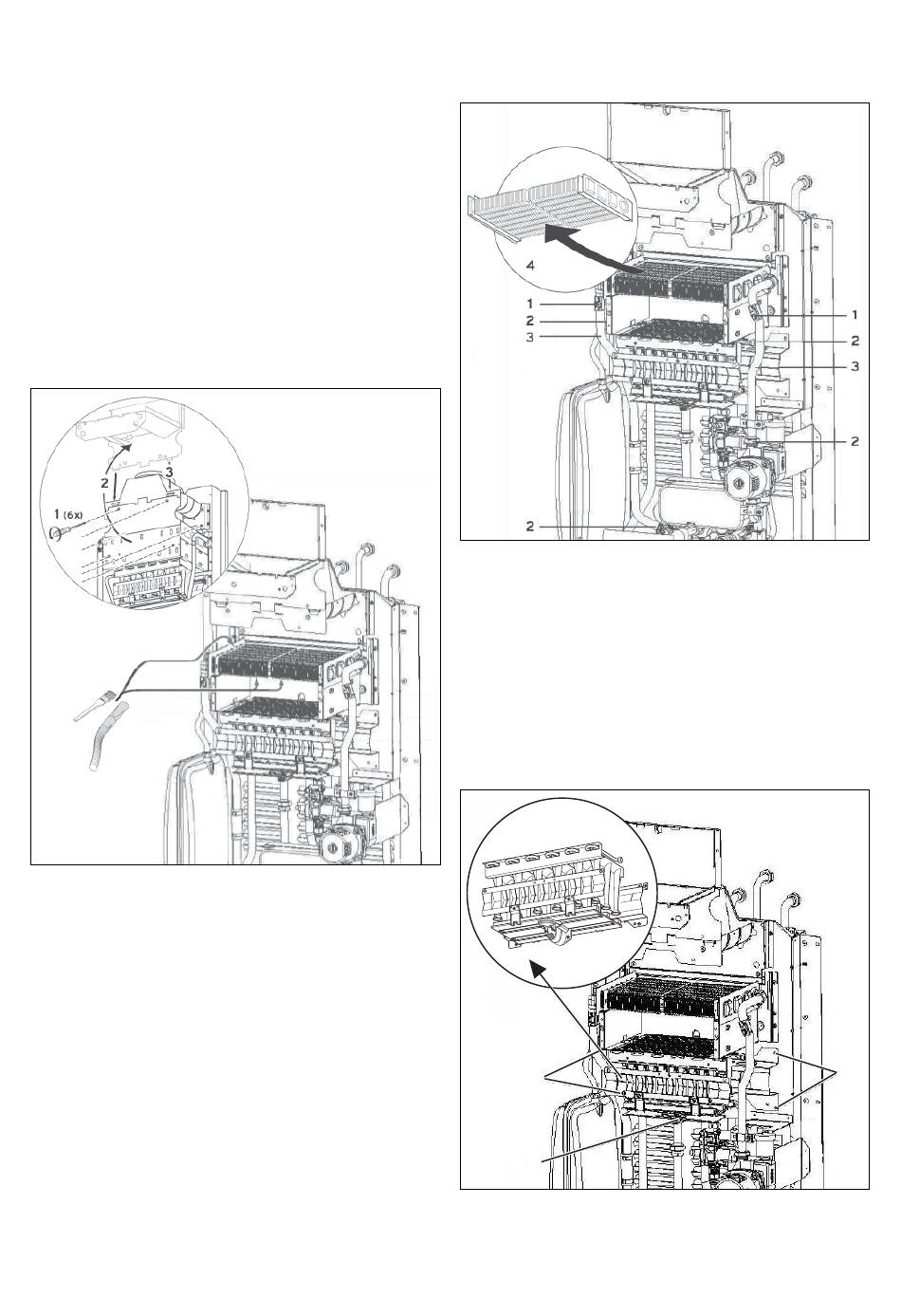

Abb. 8.2 Reinigung von Brenner und Primär-Wärmetauscher
ohne Ausbau der Teile (geringe Verschmutzung)
Bei stärkerer Verschmutzung (Fett u. Ä.):
• Brenner und Primär-Wärmetauscher ausbauen.
Primär-Wärmetauscher:
• Ziehen Sie die beiden NTC-Stecker an Vor- und
Rücklauf ab (1).
• Lösen Sie die Vorlauf- und Rücklaufverschraubungen
sowie die Verschraubung der Kühlrohre rechts und
links am Brenner (2).
• Entfernen Sie die Vorlauf- und Rücklaufrohre vom
Primär-Wärmetauscher (ca. 90° nach oben drehen und
abziehen) (3).
• Ziehen Sie den Primär-Wärmetauscher nach vorn her-
aus (4).
Installations- und Wartungsanleitung atmoCOMPACT
Inspektion und Wartung 8
Abb. 8.3 Reinigung des Primär-Wärmetauschers mit Ausbau
(stärkere Verschmutzung)
Brenner:
• Ziehen Sie die drei Stecker an Zünd- und
Überwachungs elektroden ab (ohne Abbildung).
• Lösen Sie das Kühlerrohr.
• Lösen Sie die Schraube am Gasrohr (2).
• Lösen Sie die vier Schrauben der Brennerbefestigung
am Rahmen (1).
• Ziehen Sie den Brenner mit Düsenstock nach vorn her-
aus (3).
3
1
2
Abb. 8.4 Reinigung des Brenners mit Ausbau (stärkere
Verschmutzung)
1
29
