8 Inspektion und Wartung
8.3 Übersicht O-Ringe und C-Dichtungen
f c
d
1 x a
1 x b

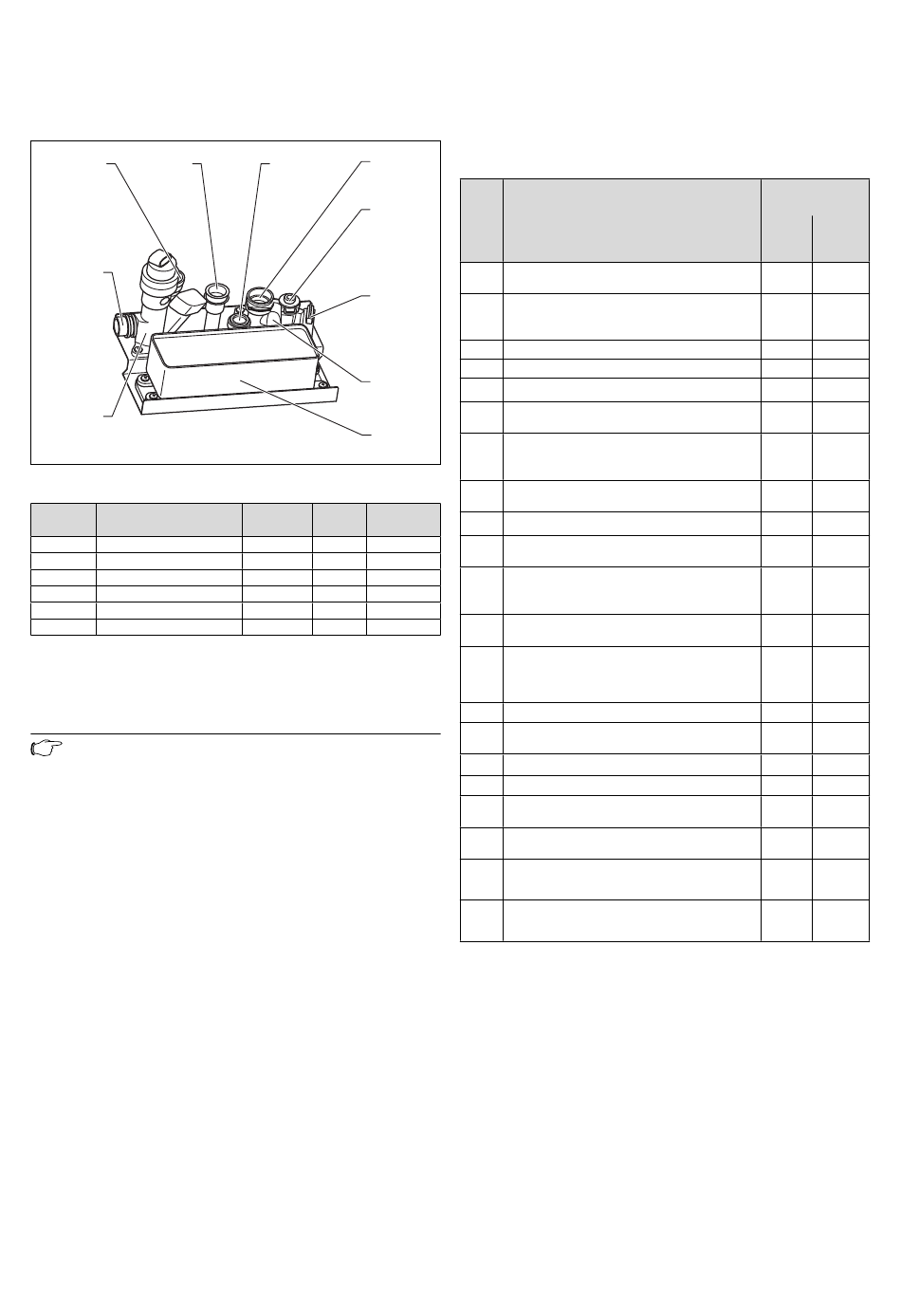

Abb. 8.1 Dichtungen Hydraulik
Pos. Beschreibung
a Kleine C-Dichtung
b Große C-Dichtung
c O-Ring
d O-Ring
e O-Ring
f O-Ring
Tab. 8.1 Dichtungen
d = Innendurchmesser
i
d = Außendurchmesser
a
D = Dicke
Hinweis!
Bei allen Wartungs- und Servicearbeiten an der
Hyraulik müssen die entsprechenden Dichtun-
gen auf jeden Fall erneuert werden!
28
f
f
e
f
2 x b
4 x a
Menge d d bzw. D
i a
5 18 22,2
3 22 26,2
1 17 2
1 23 3
1 9,6 2
4 19,8 3
8.4 Übersicht über die Wartungsarbeiten
Folgende Arbeitsschritte müssen bei der Wartung des
Gerätes durchgeführt werden:
Nr. Arbeitsschritt
Gerät vom Stromnetz trennen und
1
Gashahn schließen
Wartungshähne schließen; Gerät hei-
2 zungs- und warmwasserseitig drucklos
machen, ggf. entleeren
3 Primär-Wärmetauscher reinigen
4 Brennraum reinigen
5 Brenner auf Verschmutzung prüfen
Ausdehnungsgefäß-Vordruck prüfen, ggf.
6
korrigieren
Gerät entleeren und Sekundär-Wärme-
7 tauscher ausbauen, auf Verschmutzung
kontrollieren, ggf. reinigen oder ersetzen
Magnesium-Schutzanode prüfen, ggf.
8
ersetzen
9 Wartungshähne öffnen, Gerät auffüllen
Fülldruck der Anlage prüfen, ggf. korri-
10
gieren
Gerät auf allgemeinen Zustand prüfen,
11 allgemeine Verschmutzungen am Gerät
entfernen
Gerät mit Stromnetz verbinden,
12
Gaszufuhr öffnen und Gerät einschalten
Probebetrieb von Gerät und Heizungs-
13 anlage inkl. Warmwasserbereitung durch-
führen, ggf. entlüften
14 Zünd- und Brennerverhalten prüfen
Gerät auf gas- und wasserseitige
15
Dichtheit prüfen
16 Abgasführung und Luftzufuhr prüfen
17 Sicherheitseinrichtungen prüfen
Gaseinstellung des Gerätes prüfen, ggf.
18
neu einstellen und protokollieren
Regeleinrichtungen (externe Regler) prü-
19
fen, ggf. neu einstellen
durchgeführte Wartung/Inspektion pro-
20
tokollieren
Wartungshähne durch Betätigung auf
21
Gangbarkeit prüfen
Tab. 8.2 Arbeitsschritte bei Wartungsarbeiten
1) Erstmals nach 2 Jahren, danach jährlich
Installations- und Wartungsanleitung atmoCOMPACT
durchzuführen:
1 x
Bei
jähr-
Bedarf
lich
X
X
X
X
X
X
X
1)
X
X
X
X
X
X
X
X
X
X
X
X
X
X
