TECHNISCHE WARTUNG
5.5.2 EINSTELLUNG DER HAKENHÖHE
2
1

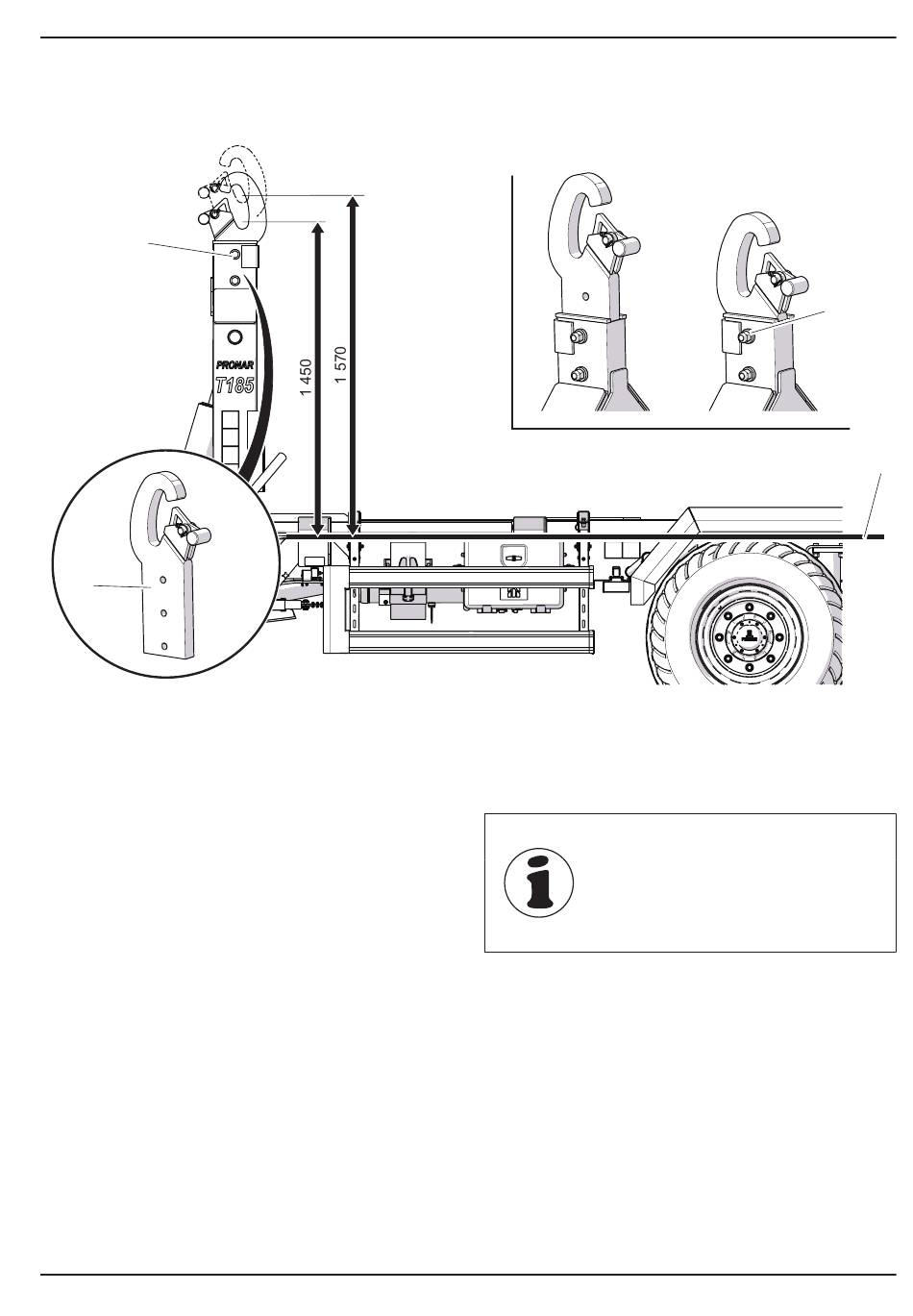

Abbildung 5.15 Kontrolle der Bremsseilspannung
(1) einstellbarer Haken
Der Hakenlift-Abrollkipper ermöglicht das Auf-
und Abladen von Containern deren Aufhängung
sich nach Norm DIN 30722-1 in einer Höhe von
1.570 mm oder von 1.450 nach Norm SS 3021
befindet. Die Höhe wird zwischen der Fläche, auf
der der Container ruht, und der Achse des Hakens
gemessen. Die Änderung der Hakenhöhe muss von
zwei Personen durchgeführt werden.
• Lösen Sie die beiden Muttern M20.
• Nehmen Sie die Befestigungsschrauben des
Hakens heraus.
• Stellen Sie den Haken in die gewünschte
Position.
(2) Schraubverbindung des Hakens (3) Ablagefläche des Containers
Selbstsicherne Mutter: M20-10-
A2J
Schraube: M20x150-10.9-A2J
• Setzen Sie die Schrauben ein.
• Schrauben Sie die Muttern mit dem in der Tabelle
Anzugsmomente von Schraubenverbindungen
angegebenen Moment fest.
PRONAR T185
KAPITEL 5
2
3
HINWEIS
5.23
