Gerätebeschreibung - Schnellübersicht
Vorderansicht / Rückansicht
4.1.1

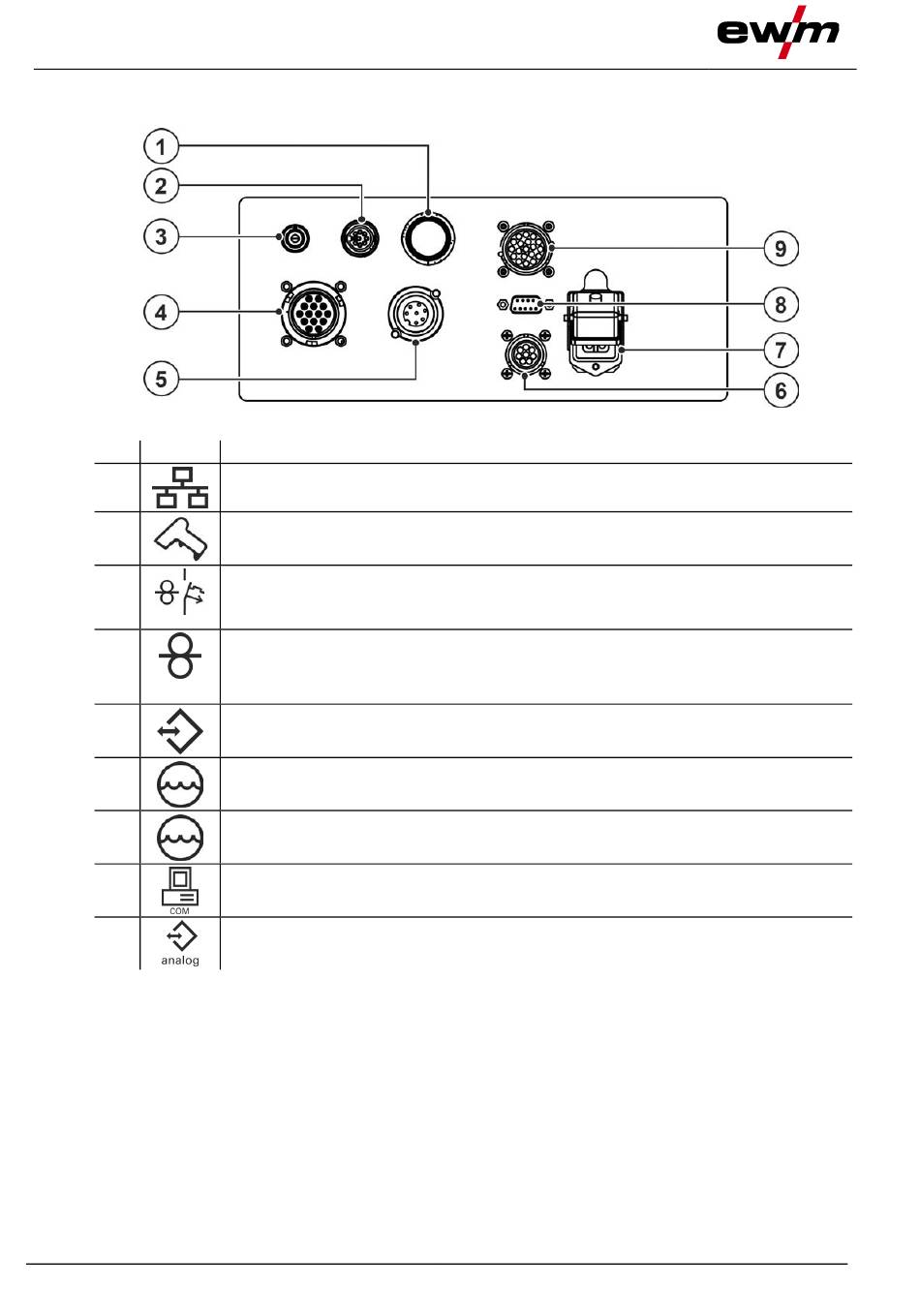

Anschlussfeld
Pos. Symbol
1
2
3
4
DV1
5
6
7
8
9
18
Beschreibung
0
Anschlussbuchse - RJ45 - Option
Netzwerkanschluss > siehe Kapitel 5.7
Anschlussbuchse - Handscanner - Option
Bauteilidentifikation Xnet > siehe Kapitel 5.9
Drucktaste Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse 14-polig
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle > siehe Kapitel 5.8
Anschlussbuchse - 19-polig, analog - Option
Automatisierungsschnittstelle > siehe Kapitel 5.6.1
Abbildung 4-2
099-005664-EW500
22.09.2021
