Netzwerkanschluss
5.7
Netzwerkanschluss
Diese Zubehörkomponente ist ausschließlich als "Option ab Werk" verfügbar.
Der Netzwerkanschluss bietet die Möglichkeit das Produkt in ein bestehendes Netzwerk einzubinden und
anschließend Daten über die Qualitätsmanagement-Software Xnet auszutauschen. Anbei ein Auszug des
Funktionsumfangs der Software:
•
Echtzeit-Anzeige der Schweißparameter
•
Aufzeichnen/Dokumentation
•
Schweißparameterüberwachung
•
Wartung
•
Kalkulation
•
WPS-Verwaltung
•
Schweißerverwaltung
•
xButton-Verwaltung
•
Bauteilverwaltung
Der Funktionsumfang der Software wird ständig weiterentwickelt (siehe entsprechende Dokumentation
Xnet).
Standardmäßig werden die Schweißgeräte mit einer festen IP-Adresse ausgeliefert.
Diese IP-Adresse ist je nach Geräteausführung in der Gerätesteuerung anzeigbar, oder auf einem Aufkle-
ber entweder unterhalb des Typenschildes oder in Steuerungsnähe angebracht.
Gateway und der Server/Rechner müssen sich im selben Netzwerk bzw. IP-Adressbereich befin-
den damit man das Gateway konfigurieren kann.
5.8
PC-Schnittstelle
Schweißparametersoftware
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
•
Datenaustausch zwischen Stromquelle und PC
•
Schweißaufgabenverwaltung (JOBs)
•
Online-Datenaustausch
•
Vorgaben für Schweißdatenüberwachung
•
Updatefunktion für neue Schweißparameter
5.8.1
Anschluss
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der Sig-
nalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
•
Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden!
•
Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine zusätzlichen
Verlängerungskabel verwenden)!
Pos. Symbol
1
2
3
32
Beschreibung
0
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle > siehe Kapitel 5.8
Anschlusskabel, 9-polig, seriell
SECINT X10 USB

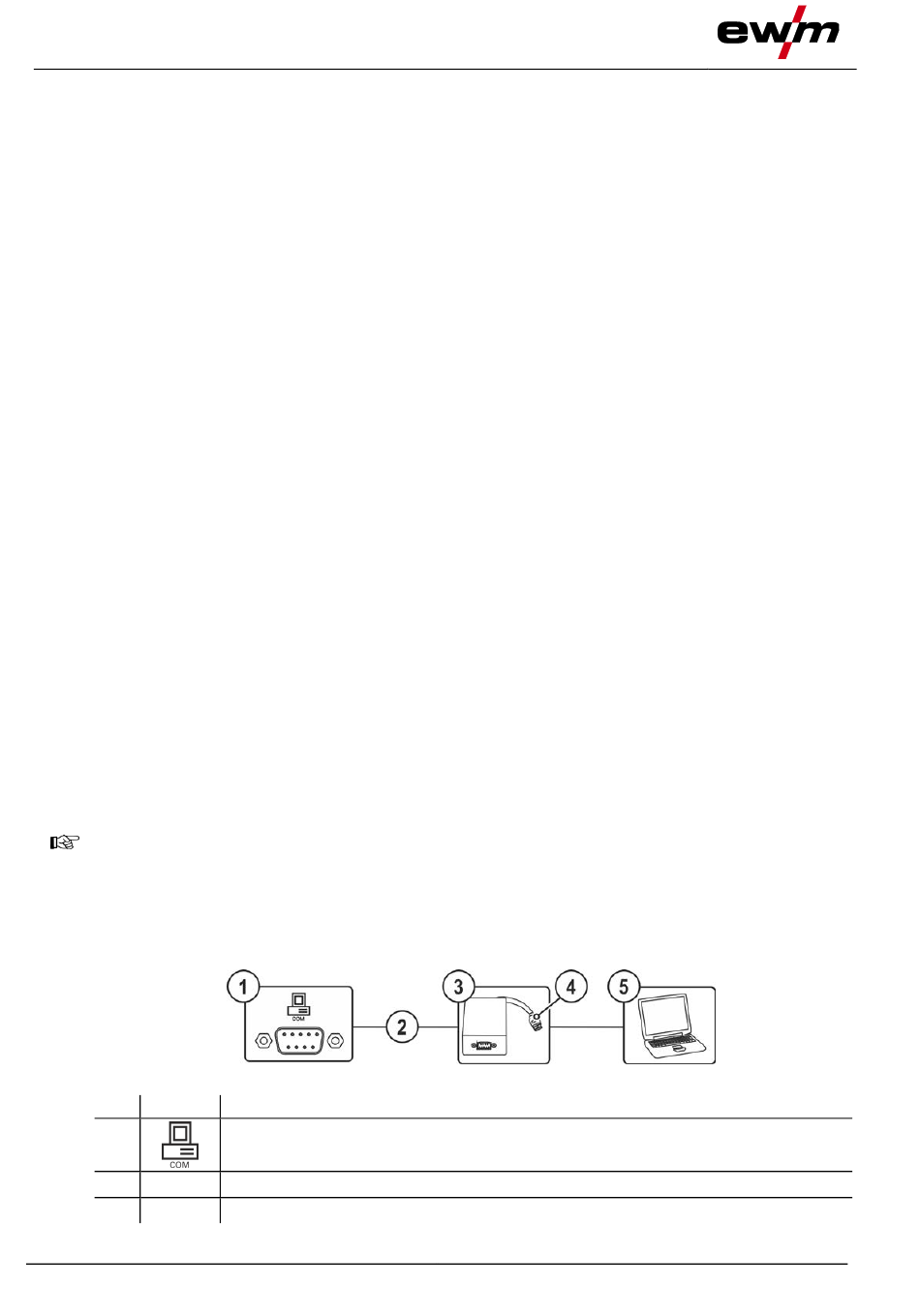

Abbildung 5-14
099-005664-EW500
22.09.2021
