Aufbau und Funktion
WIG-Schweißen
5.4
WIG-Schweißen
5.4.1
Anschluss
Pos. Symbol
1
2
3
4
5
•
Kabelstecker der Schweißstromleitung (Zwischenschlauchpaket) in die Anschlussbuchse, Schweiß-
strom „-" stecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.4.2
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5
Fernsteller
Die Fernsteller werden, je nach Ausführung an der 19-poligen Fernstelleranschlussbuchse (ana-
log) oder der 7-poligen Fernstelleranschlussbuchse (digital) betrieben.
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
5.6
Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen. Ausschließlich abgeschirmte Steuerleitungen verwenden!
30
Beschreibung
0
Drahtvorschubgerät
Zusätzliche Systemdokumente beachten!
Schweißbrenner
Zusätzliche Systemdokumente beachten!
Anschlussbuchse, Schweißstrom „-"
Werkstück
Anschlussbuchse, Schweißstrom „+"

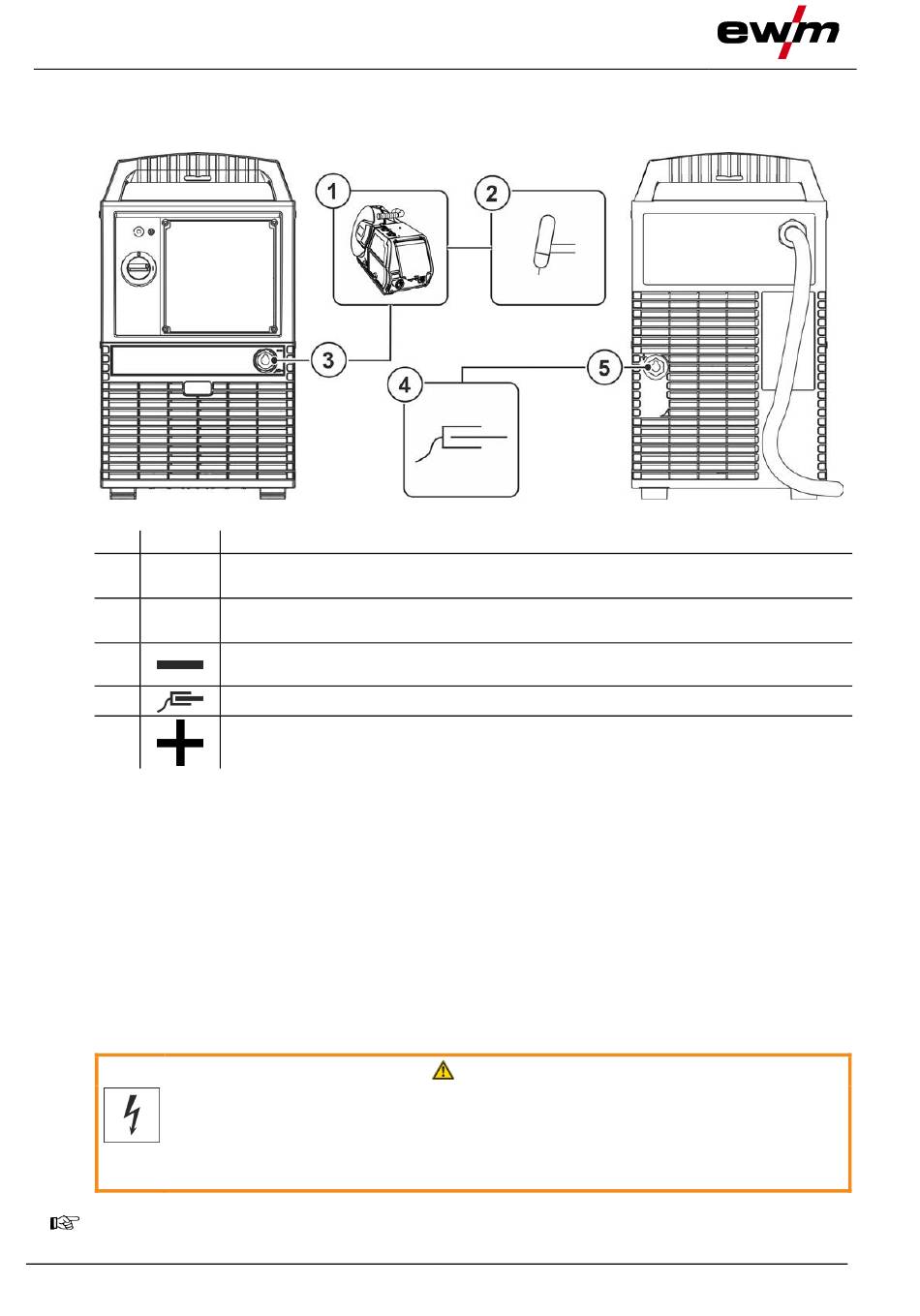

Abbildung 5-13
