INSTALLATION

WARMWASSERANSCHLUSS

Generelle Hinweise
FR
•
Grundlegende Hinweise für die Sicherheit
•
NL
Grundlegende Hinweise für die korrekte Arbeitsweise der Anwendung
•
ES
•
•
IT

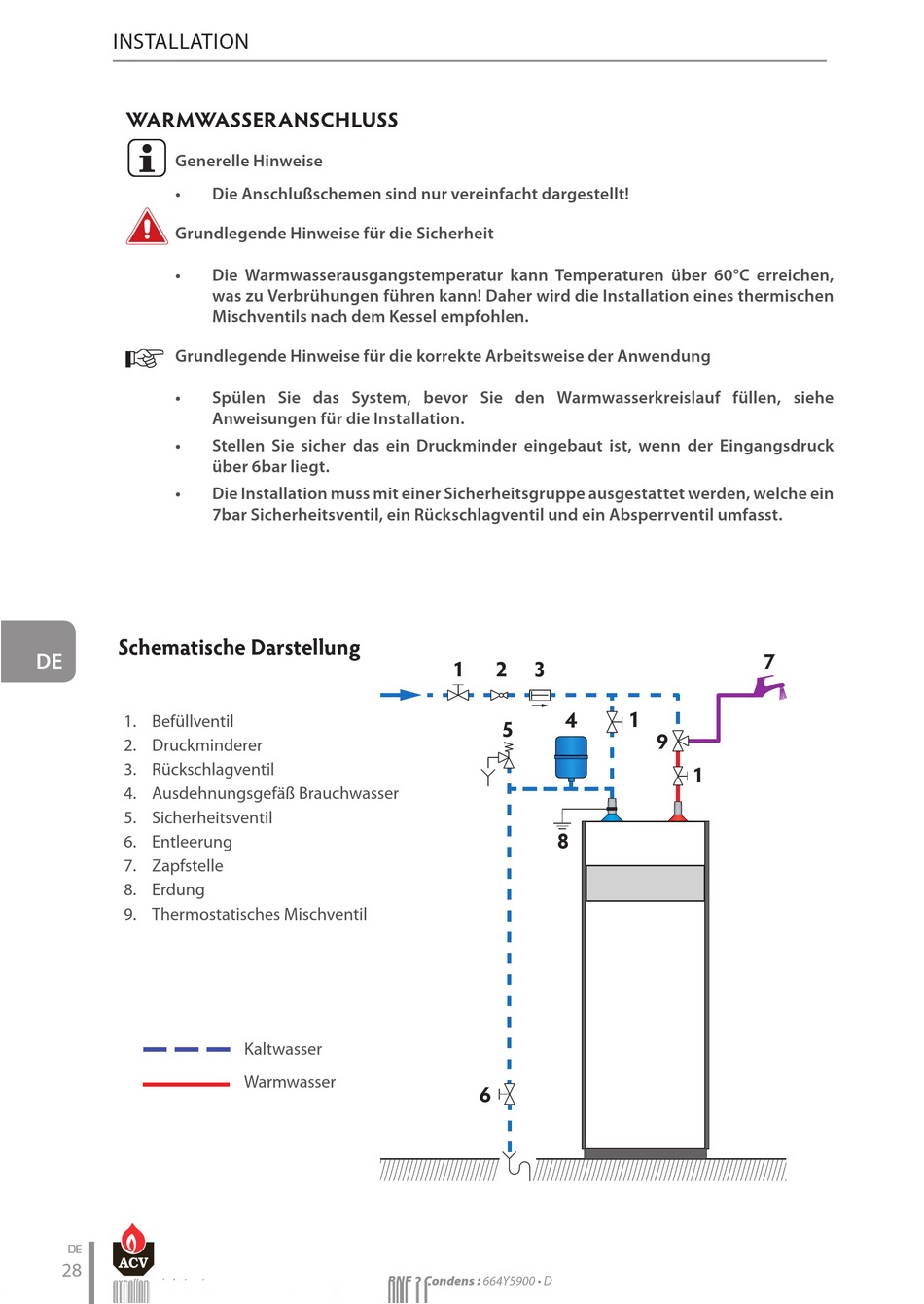

Schematische Darstellung

DE
1. Befüllventil
2. Druckminderer
3. Rückschlagventil
PL
4. Ausdehnungsgefäß Brauchwasser
5. Sicherheitsventil
6. Entleerung
7. Zapfstelle
8. Erdung
RU
9. Thermostatisches Mischventil
de
28
Die Anschlußschemen sind nur vereinfacht dargestellt!
Die Warmwasserausgangstemperatur kann Temperaturen über 60°C erreichen,
was zu Verbrühungen führen kann! Daher wird die Installation eines thermischen
Mischventils nach dem Kessel empfohlen.
Spülen Sie das System, bevor Sie den Warmwasserkreislauf füllen, siehe
Anweisungen für die Installation.
Stellen Sie sicher das ein Druckminder eingebaut ist, wenn der Eingangsdruck
über 6bar liegt.
Die Installation muss mit einer Sicherheitsgruppe ausgestattet werden, welche ein
7bar Sicherheitsventil, ein Rückschlagventil und ein Absperrventil umfasst.
Kaltwasser
Warmwasser
1 2 3
5
8
6
BNE 2 Condens : 664Y5900 • D
1
4
9
1
7
