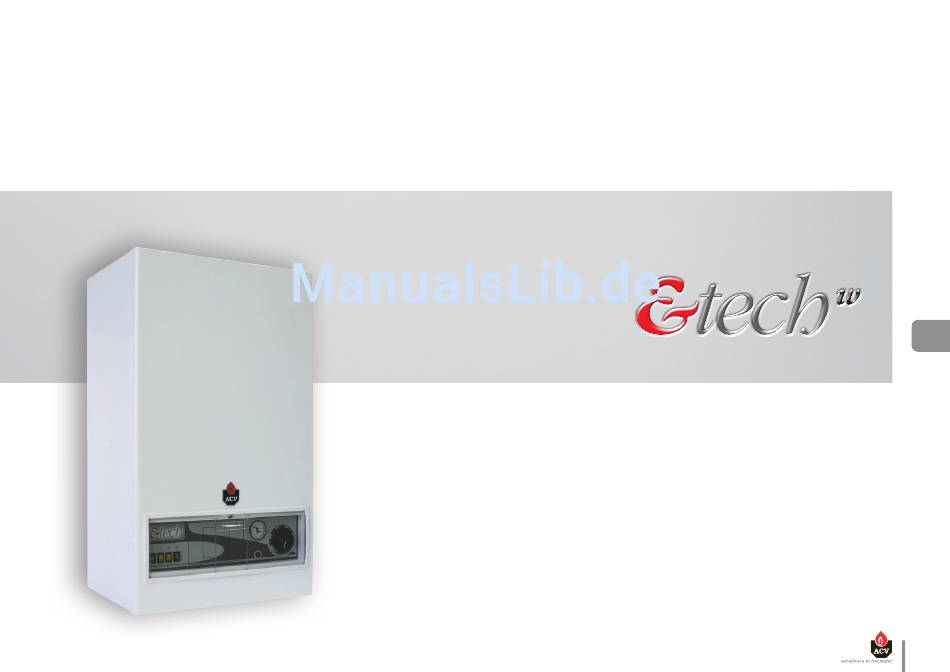

- Seite 1 INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG 09 - 15 - 22 - 28 - 36 Wechselstrom und Drehstrom 664Y6500 • A...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNHINWEISE ......................3 Schaltplan : E-Tech W 22 Drehstrom ........................... 20 Leistungsverkabelung : E-Tech W 22 Drehstrom ......................21 Zielgruppe dieser Anleitung ..............................3 Schaltplan : E-Tech W 28 Drehstrom ........................... 22 Symbole ......................................3 Leistungsverkabelung : E-Tech W 28 Drehstrom ......................23 Empfehlungen ....................................3 Schaltplan : E-Tech W 36 Drehstrom ............................24 Warnhinweise ....................................3... -
Seite 3: Warnhinweise
WARNHINWEISE ZIELGRUPPE DIESER ANLEITUNG EINSCHLÄGIGE NORMEN Diese Anleitung richtet sich an: - den für die Auslegung zuständigen Ingenieur • Vor Arbeiten jeder Art am Kessel muss die Stromversorgung am - den Benutzer Sicherungskasten / Heizungsnotschalter unterbrochen werden. - den Installateur - den Wartungstechniker •... -
Seite 4: Einführung

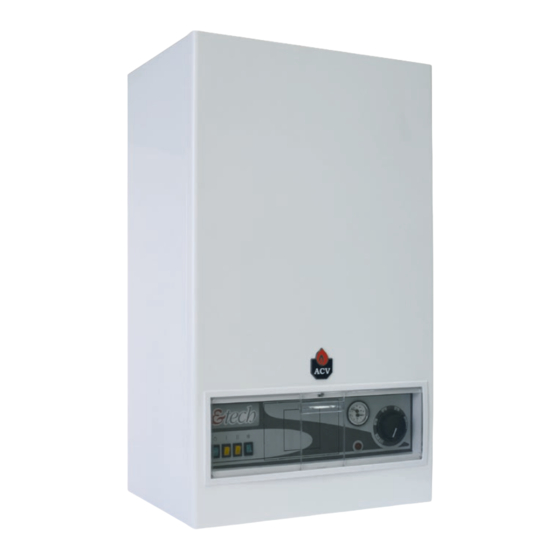

EINFÜHRUNG LEISTUNGSBESCHREIBUNG: REGELUNG In das Schaltfeld kann ein Regelung integriert werden. Der Elektrokessel zur Wandmontage ist in sieben Ausführungen erhältlich. • Die Modelle 09 und 15 Wechselstrom können nur mit 230V ELEKTRISCHER ANSCHLUSS betrieben werden. Eine Zuleitung ist erforderlich für die Steuerspannung und eine für die Hauptstromversorgung. - Seite 5 EINFÜHRUNG LEGENDE Zeitrelais Zeitschalter Steuerklemmen Sicherung Sicherheitsrelais Leistungsklemmen mit Sicherung 25A oder 32A Leistungsklemmen E-Tech W : 664Y6500 • A...
-
Seite 6: Informationen Zum Schaltfeld
EINFÜHRUNG INFORMATIONEN ZUM SCHALTFELD 7 - EINSTELLTHERMOSTAT 1 - HAUPTSCHALTER Ermöglicht die Einstellung der Sollwerttemperatur des Kessels. Mit diesem Schalter wird der Kessel ein- und ausgeschaltet. Die angegebenen Ziffern entsprechen folgenden Temperaturen: 2 - LEISTUNGSWAHLSCHALTER Auf dem Schaltfeld befinden sich zwei Schalter, mit denen der Benutzer die gewünschte Kesselleistung 1 = 15°C auswählen kann. -
Seite 7: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN ELEKTRISCHE EIGENSCHAFTEN HAUPTEIGENSCHAFTEN E-TECH W E-TECH W Inhalt (Heizung) Wechselstrom Drehstrom Wechselstrom Drehstrom Ausdehnungsvolumen Leistung max. 14.4 14.4 Max. Betriebsdruck Spannungsversorgung der Leistung 3 x 400 3 x 400 Min. Betriebsdruck Max. Betriebstemperatur °C Spannungsversorgung der Leitsteuerung Netzfrequenz E-Tech W •... -
Seite 8: Technische Daten
TECHNISCHE DATEN LEISTUNGSÜBERSICHT MODELL 09 WECHSELSTROM LEISTUNGSÜBERSICHT MODELL 15 WECHSELSTROM STUFE STUFE STEUERKLEMMEN STEUERKLEMMEN GESAMT GESAMT Wechselstrom 8.4 kW (*) Wechselstrom 14.4 kW (*) Klemme L1 Klemme L1 41.6 20.8 62.4 Klemme N Klemme N 41.6 20.8 62.4 Leistung (kW) Leistung (kW) 14.4... -
Seite 9: Leistungsübersicht Modell 22 Drehstrom
TECHNISCHE DATEN LEISTUNGSÜBERSICHT MODELL 22 DREHSTROM LEISTUNGSÜBERSICHT MODELL 36 DREHSTROM STUFE STUFE STEUERKLEMMEN STEUERKLEMMEN GESAMT GESAMT Drehstrom 21.6 kW (*) Drehstrom 36 kW (*) Klemme L1 20.8 10.4 31.2 Klemme L1 Klemme L2 20.8 10.4 31.2 Klemme L2 Klemme L3 20.8 10.4 31.2... -
Seite 10: Installation
INSTALLATION ABMESSUNGEN MONTAGEORT 442 mm 332 mm Das gerät muss so platziert werden, dass jederzeit ein ungehinderter Zugang gewährleistet ist. Ferner sind rund um das gerät die folgenden Mindestabstände einzuhalten: Min. 25 mm Min. 400 mm 185 mm 105 mm 370 mm WANDBEFESTIGUNG DES KESSELS •... -
Seite 11: Demontage
INSTALLATION DEMONTAGE Abnehmen der vorderen Verkleidung und der oberen Abdeckung für den Zugang zu den inneren Bauteilen und den Hydraulikanschlüssen. Schrauben lösen. Vordere Verkleidung und obere Abdeckung abnehmen. Die beiden Schrauben am Schaltfeld lösen. Schaltfeld hochklappen. Schaltfeld mit der Schraube arretieren. E-Tech W : 664Y6500 •... -
Seite 12: Heizungsanschluss
INSTALLATION HEIZUNGSANSCHLUSS Sollwert Sperre Werkseinstellung 0 - 87°C Fußbodenheizung 0 - 50°C E-Tech W : 664Y6500 • A... -
Seite 13: Elektrischer Anschluss
INSTALLATION ELEKTRISCHER ANSCHLUSS • Das Gerät muss dauerhaft geerdet sein. • Der Anschluss ist durch qualifiziertes Fachpersonal in Übereinstimmung mit den einschlägigen Normen und Vorschriften durchzuführen. Modell E-Tech W 09 - 15 kW Wechselstrom Modelle E-Tech W 09 - 15 - 22 - 28 kW Drehstrom Modell E-Tech W 36 kW Drehstrom 230 V ~ 50 Hz 400 V ~ 50 Hz... -
Seite 14: Elektrisches Zubehör Anschluss
INSTALLATION ELEKTRISCHES ZUBEHÖR ANSCHLUSS Modell : • E-Tech W 09 - 15 kW Wechselstrom Modell : • E-Tech W 09 - 15 kW Drehstrom • E-Tech W 22 kW Drehstrom 1-2 : Strom Versorgung für Schaltuhr oder Regler (Optional) 1-2 : Strom Versorgung für Schaltuhr oder Regler (Optional) 3-4 : Sanitärer Satz (Optional) 3-4 : Sanitärer Satz (Optional) 5-6 : Schaltuhr oder Regler Eingang (Optional) -
Seite 15: Auslegung Der Anschlusskabel
INSTALLATION AUSLEGUNG DER ANSCHLUSSKABEL Die Anschlusskabel sind Typ und Größe der Sicherung entsprechend auszulegen. Die Sicherung ist zuvor in Abhängigkeit vom Nennstrom des Kessels sorgfältig auszuwählen. Der für eine Zuleitung zulässige Strom ist abhängig von der Umgebungstemperatur sowie von Querschnitt und Länge der Leiter, der Leiterisolierung, dem Aufbau der Zuleitung, der Art der Verlegung und der Umgebung der Zuleitungen. -
Seite 16: Schaltplan : E-Tech W 09 - 15 Wechselstrom
INSTALLATION SCHALTPLAN : E-TECH W 09 - 15 WECHSELSTROM CB : Sicherung S1 : ON/OFF-Schalter + Leuchte S2 : Manuell entriegelbares Sicherheitsthermostat [103°C] PS : Wassermangelsicherung DS1 : Alarm S3 : Einstellthermostat S4 : Stufenschalter 1 + Leuchte K1 : Leistung Relais 1 - Stufe 1 K3 : Leistung Relais 2 - Stufe 1 T1 : Zeitschalter S5 : Stufenschalter 2 + Leuchte... -
Seite 17: Leistungsverkabelung : E-Tech W 09 - 15 Wechselstrom
INSTALLATION LEISTUNGSVERKABELUNG : E-TECH W 09 - 15 WECHSELSTROM (F25A) E-Tech W 09 8.4 kW 5.6 kW Wechselstrom E-Tech W 15 14.4 kW 9.6 kW S6 : Leistungsklemmen mit Sicherung 25A K1 : Leistung Relais 1 - Stufe 1 Blau K2 : Leistung Relais 1 - Stufe 2 Bk :... -
Seite 18: Schaltplan : E-Tech W 09 - 15 Drehstrom
INSTALLATION SCHALTPLAN : E-TECH W 09 - 15 DREHSTROM CB : Sicherung S1 : ON/OFF-Schalter + Leuchte S2 : Manuell entriegelbares Sicherheitsthermostat [103°C] PS : Wassermangelsicherung DS1 : Alarm S3 : Einstellthermostat S4 : Stufenschalter 1 + Leuchte K1 : Leistung Relais 1 - Stufe 1 T1 : Zeitschalter S5 : Stufenschalter 2 + Leuchte K2 : Leistung Relais 1 - Stufe 2... -
Seite 19: Leistungsverkabelung : E-Tech W 09 - 15 Drehstrom
INSTALLATION LEISTUNGSVERKABELUNG : E-TECH W 09 - 15 DREHSTROM S6 : Leistungsklemmen Blau K1 : Leistung Relais 1 - Stufe 1 Bk : Schwarz K2 : Leistung Relais 1 - Stufe 2 Or : Orange K3 : Sicherheitsrelais E-Tech W : 664Y6500 • A... -
Seite 20: Schaltplan : E-Tech W 22 Drehstrom
INSTALLATION SCHALTPLAN : E-TECH W 22 DREHSTROM CB : Sicherung S1 : ON/OFF-Schalter + Leuchte S2 : Manuell entriegelbares Sicherheitsthermostat [103°C] PS : Wassermangelsicherung DS1 : Alarm S3 : Einstellthermostat S4 : Stufenschalter 1 + Leuchte K1 : Leistung Relais 1 - Stufe 1 K3 : Leistung Relais 2 - Stufe 1 T1 : Zeitschalter S5 : Stufenschalter 2 + Leuchte... -
Seite 21: Leistungsverkabelung : E-Tech W 22 Drehstrom
INSTALLATION LEISTUNGSVERKABELUNG : E-TECH W 22 DREHSTROM E-Tech W 22 21.6 kW 14.4 kW S6 : Leistungsklemmen K1 : Leistung Relais 1 - Stufe 1 Blau K2 : Leistung Relais 1 - Stufe 2 Bk : Schwarz Drehstrom K3 : Leistung Relais 2 - Stufe 1 Br : Braun... -
Seite 22: Schaltplan : E-Tech W 28 Drehstrom
INSTALLATION SCHALTPLAN : E-TECH W 28 DREHSTROM CB : Sicherung S1 : ON/OFF-Schalter + Leuchte S2 : Manuell entriegelbares Sicherheitsthermostat [103°C] PS : Wassermangelsicherung DS1 : Alarm S3 : Einstellthermostat S4 : Stufenschalter 1 + Leuchte K1 : Leistung Relais 1 - Stufe 1 K3 : Leistung Relais 2 - Stufe 1 T1 : Zeitschalter S5 : Stufenschalter 2 + Leuchte... -
Seite 23: Leistungsverkabelung : E-Tech W 28 Drehstrom
INSTALLATION LEISTUNGSVERKABELUNG : E-TECH W 28 DREHSTROM S6 : Leistungsklemmen E-Tech W 28 28.8 kW 21.6 kW 14.4 kW K1 : Leistung Relais 1 - Stufe 1 K2 : Leistung Relais 1 - Stufe 2 Blau K3 : Leistung Relais 2 - Stufe 1 Bk : Schwarz Drehstrom... -
Seite 24: Schaltplan : E-Tech W 36 Drehstrom
INSTALLATION SCHALTPLAN : E-TECH W 36 DREHSTROM CB : Sicherung S1 : ON/OFF-Schalter + Leuchte S2 : Manuell entriegelbares Sicherheitsthermostat [103°C] PS : Wassermangelsicherung DS1 : Alarm S3 : Einstellthermostat S4 : Stufenschalter 1 + Leuchte K1 : Leistung Relais 1 - Stufe 1 K3 : Leistung Relais 2 - Stufe 1 T1 : Zeitschalter S5 : Stufenschalter 2 + Leuchte... -
Seite 25: Leistungsverkabelung : E-Tech W 36 Drehstrom
INSTALLATION LEISTUNGSVERKABELUNG : E-TECH W 36 DREHSTROM (F32A) S6 : Leistungsklemmen mit Sicherung 32A E-Tech W 36 36 kW 27 kW 18 kW K1 : Leistung Relais 1 - Stufe 1 K2 : Leistung Relais 1 - Stufe 2 Blau K3 : Leistung Relais 2 - Stufe 1 Bk :... -
Seite 26: Inbetriebnahme Und Wartung
INBETRIEBNAHME UND WARTUNG AUSTAUSCH DER HEIZELEMENTE FÜLLEN DES HEIZKREISLAUFS Heizkreislauf füllen. Dabei darauf achten, dass die im oberen Teil des Kessels und in der Anlage vorhandene Luft entlüftet wird. Vordere Verkleidung des Kessels demontieren. Elektrischen Anschluss überprüfen. Dabei besonders auf den einwandfreien Anschluss der Klemmen des Leistungskreises achten. - Seite 27 E-Tech W : 664Y6500 • A...
