DE
Interne regelung
HeatMaster
®
25 - 35 - 45 - 70 - 85 - 120 TC
71 - 101 - 201
660Y1400-A

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ACV HM 25 TC

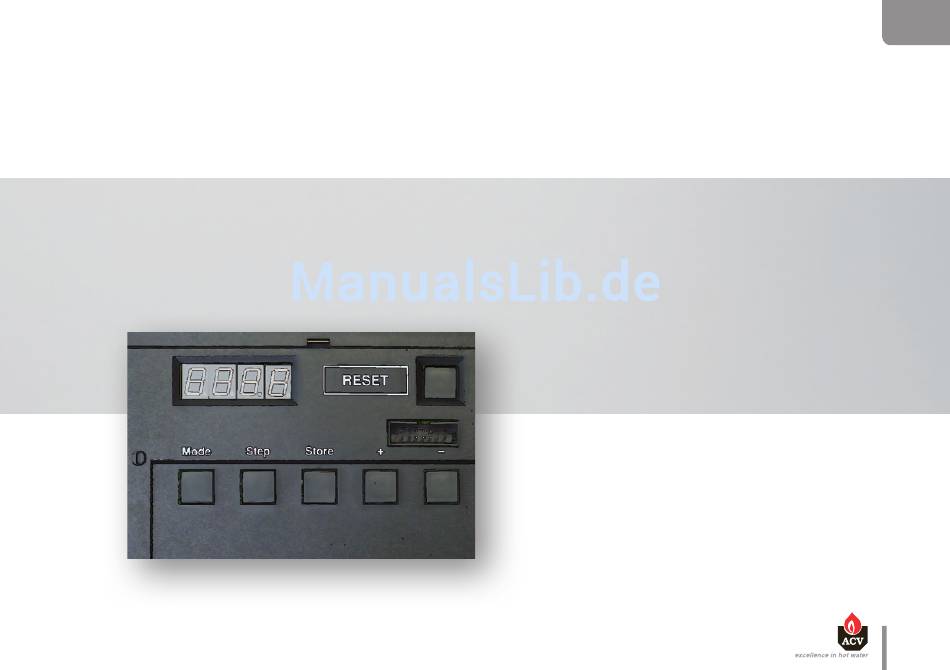

  • Seite 1 Interne regelung HeatMaster ® 25 - 35 - 45 - 70 - 85 - 120 TC 71 - 101 - 201 660Y1400-A...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kommunikationsmodus (mit Code): Allgemeine empfehlungen ........3 ..........29 Gebläsemodus (mit Code): ................ 29 ArbeitsAnweisungen ..........4 Fehlermodus (mit Code): ................29 Wie diese Beschreibung zu nutzen ist ..........4 mcbA-sperr- und fehlercodes ......30 gerätebeschreibung ..........5 Liste der Fehlercodes + massnahmen zur Behebung [im Fehlermodus] ....................
  • Seite 3: Allgemeine Empfehlungen

    ALLGeMeIne eMPFeHLunGen Anmerkungen Diese Anleitung beinhaltet Informationen bezüglich der Installation und einstellung des Heizkessels. Diese Anleitung muss dem Installateur zur Verfügung gestellt werden, welcher Sie sicher aufbewahren muss Wir lehnen jede Verantwortung für Schäden ab, die auf nichteinhaltung der Hinweise in diesem technischen Handbuch zurückzuführen sind. Wichtige Anweisungen für die sicherheit •...
  • Seite 4: Arbeitsanweisungen

    Anleitung einen Abschnitt mit Installationsschemen und benötigte Zubehörteile für jede speziefische Installation. Die elektrischen Schaltpläne sind ebenfalls Inhalt, genauso wie speziefische Einstellungen im MCBA, welche durch einen speziellen bei ACV zu erfragenden Code, geändert werden können. Der nächste Abschnitt beinhaltet Werte für jeden Modus des MCBA, genauso wie die Fehlercodes welche im MCBA angezeigt werden um den Installatuer die Fehlersuche zu erleichtern! Für jede weitere Einstellung, welche nicht in der Anleitung beschrieben ist, kontaktieren sie ihre ACVNiederlassung!.
  • Seite 5: Gerätebeschreibung

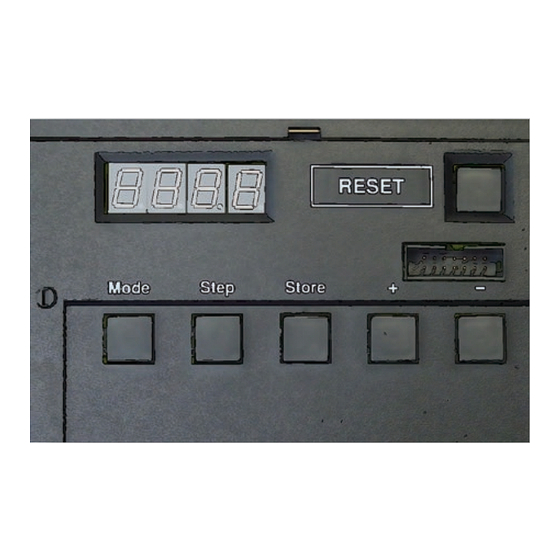

    GeRäteBeSCHReIBunG Der MCBA ist eine elektronisches Steuer- und Überwachungsmodul für Gaskessel, entwickelt von Honeywell und ausgestattet mit einem Microprozessor! Er beinhaltet einige Grundlegende Funktionen: Temperaturkontrolle, Flammenüberwachung, Ansteuerung der Heizkreispumpe, Gebläseansteuerung, Ansteuerung eines 3-Wege-Mischventils, elektrische Zündung und Kesselkontrolle! Das Bedienfeld zeigt ebenfalls, durch Codes, den aktuellen Betriebszustand, den Modus in welchem er arbeitet und mögliche Fehler des Systems. Zum Schluß erlaut dieser das System an den jeweiligen Installationstyp anzupassen! Mit Nutzung eines speziellen Fachmanncodes, welcher im MCBA-Bedienfeld eingegeben wird, können geschulte und eingewiesene Installateure Parameter nach ihren speziellen Anforderungen ändern.
  • Seite 6: Anschlusschemen Und Zubehör

    AnSCHLuSSCHeMen unD ZuBeHöR AnschlussschemA für einen hochtemperAtur-heiZkreis mit regelung über rAumthermostAt Kaltwasser Warmwasser MCBA 660Y1400-A...
  • Seite 7 Anschlusschemen und Zubehör Erforderliches, optionales Zubehör Verwendbar für Beschreibung Code All HM TC models Raumthermostat ACV 22 10800018 Anschlussgruppe direkter Heizkreis Dn 25: Inhalt: eine Umwälzpumpe, zwei Absperrventile, HM 25 / 35 / 45 TC 10800294 ein Rückschlagventil und zwei Thermometer.
  • Seite 8 Anschlusschemen und Zubehör Anlage muss gemäß den geltenden normen verkabelt werden. Brücke für den Anschluss des Raumthermostats entfernen 10 11 12 13 660Y1400-A...
  • Seite 9 Anschlusschemen und Zubehör MCBA-Parameterinstellung Beschreibung Voreinstellung Angepasst 00 : Heizbetrieb “AUS” 3. 0 1 3. 0 1 01 : Heizbetrieb “EIN” Maximale Vorlauftemperatur 4. 85 4. 85 (einstellbar von 30 bis 85°C). p. 45 p. 45 00 : Verwendung eines Außenfühlers und eines Raumthermostaten .
  • Seite 10: Anschlussschema Für Zwei Witterungsgeführte Heizkreis- Läufe Geregelt Durch Raumeinheit Und Modul Zmc-2

    Anschlusschemen und Zubehör AnschlussschemA für Zwei witterungsgeführte heiZkreisläufe geregelt durch rAumeinheit und modul Zmc-2 Kaltwasser Warmwasser MCBA 660Y1400-A...
  • Seite 11: Beschreibung

    Anschlusschemen und Zubehör Erforderliches, optionales Zubehör Verwendbar für Beschreibung Code Raumeinheit RSC All HM TC models 10800034 Außentemperaturfühler enthalten. Modul ZMC-2 (Bausatz): 10800218 All HM TC models Regelt den zweiten Heizkreis – Alarmkontakt - nur mit Raumeinheit RSC. MCBA Interface RMCIeBV3 All HM TC models 10800036 Aktiviert die Kommunikation zwischen MCBA und der Raumeinheit RSC.
  • Seite 12 Anschlusschemen und Zubehör Anlage muss gemäß den geltenden normen 230 Volt - 6A 230 Volt - 6A verkabelt werden. 50Hz 50Hz 2 3 N N N N 2 3 N N N N ZMC-2 ZMC-2 (230 Volt) (230 Volt) A B VF 0 VE 0 A B VF 0 VE 0 VF202 VF202...
  • Seite 13: Kaskadeinstallation

    01 : Mode chauffage “ON” 4. 85 4. 85 Température maximum du circuit chauffage (doit être supérieure à la température eau chaude sanitaire). kAskAdeinstAllAtion Für Informationen einer Installation von mehreren HeatMaster® TC Kessel in Kaskade, kontaktieren sie bitte ihre ACV-Niederlassung. 660Y1400-A...
  • Seite 14: Mcba-Parameter Für Den Fachmann

    MCBA-PARAMeteR FüR Den FACHMAnn stAndby-modus ( nach dem einschalten des Geräts startet dieses im Standby-Modus, wie in der obigen Abbildung dargestellt.. Dies ist der Standardmodus des MCBA. Der MCBA kehrt nach 20 Minuten automatisch in diesen Modus zurück, wenn keine taste auf dem Bedienfeld betätigt wird.
  • Seite 15 MCBA-PArAMeter für den fAChMAnn Wenn der Brenner durch eine der oben genannten ursachen blockiert wird, zeigt das Display abwechselnd die „9“ mit der temperatur (letzte zwei Ziffern) und den Buchstaben „b“ mit dem Fehlercode an Wenn die Ursache für die Blockierung des Systems beseitigt ist, springt der Brenner nach maximal 150 Sekunden automatisch wieder an Status Kesselfunktion...
  • Seite 16: Parameter Modus

    MCBA-PArAMeter für den fAChMAnn pArAmeter modus ( MCBA-PARAMETEREINSTELLUNG In den Parametermodus gelangen Sie, indem Sie im Standby-Modus die taste „MODE“ drücken. Durch wiederholtes Betätigen der taste „STEP“ können Sie durch die Parameterliste scrollen. um den Parameterwert zu ändern, betätigen Sie die tasten „+“...
  • Seite 17: Mode Info

    MCBA-PArAMeter für den fAChMAnn mode info ( DISPLAy INFORMATIONEN ZUR ANLAGE um aus dem Standby-Modus in den Info-Modus zu schalten, drücken Sie zwei Mal die taste „MODE“. MODE Betätigen Sie die taste „STEP“, bis die gewünschten Informationen angezeigt werden. Der Punkt hinter der ersten Stelle blinkt, um anzuzeigen, dass sich der Kessel im Info-Modus befindet. MODE STEP Display...
  • Seite 18 MCBA-PArAMeter für den fAChMAnn STEP Display Parameterbeschreibung 8. 00 Anstiegsgeschwindigkeit der Rücklauftemperatur in °C/s 9. 00 Anstiegsgeschwindigkeit der Brauchwasser temperatur in °C/S a. 34 Vorlauftemperatur 2. Heizkreislauf nicht anwendbar c. 00 nicht anwendbar nicht anwendbar E. 00 Ionisationsstrom F. 00 nicht anwendbar nicht anwendbar h.
  • Seite 19 MCBA-PArAMeter für den fAChMAnn STEP Display Parameterbeschreibung Anzahl Starts Heizung [ x 100] Anzahl Starts Heizung [ x 1] Anzahl Betriebsstunden Heizung [ x 10000] Anzahl Betriebsstunden Heizung [ x 100] Anzahl Betriebsstunden Heizung [ x 1] Anzahl Starts Brauchwasser [ x 10000] Anzahl Starts Brauchwasser [ x 100]...
  • Seite 20: Code-Modus

    MODE STEP Zugangscode eingewiesenen ACV-Installateuren Drücken Sie einmal die taste STEP und das Display zeigt auf der ersten Stelle „C“ bekannt. und auf der dritten und vierten Stelle beliebige Zeichen an.. Für alle weiteren Auskünfte wenden Sie sich bitte an unseren Kundendienst.
  • Seite 21: Parametereinstellung

    MCBA-PArAMeter für den fAChMAnn pArAmetereinstellung : nur durch Eingabe des Codes zu verändern Werkseinstellung STEP Display Parameterbeschreibung HM 25 / 35 / 45 / 70 / 85 / 120 TC HM 71 / 101 / 201 p. 1 0 . 60 .
  • Seite 22 MCBA-PArAMeter für den fAChMAnn pArAmetereinstellung : nur durch Eingabe des Codes zu verändern Werkseinstellung STEP Display Parameterbeschreibung HM 25 TC HM 35 TC HM 45 TC p. 19 . 00 . 00 . 00 Booster 00 = Aus - [Min.] p.
  • Seite 23 MCBA-PArAMeter für den fAChMAnn Werkseinstellung HM 70 TC HM 85 TC HM 120 TC HM 71 HM 101 HM 201 . 00 . 00 . 00 . 00 . 00 . 00 . 1 0 . 1 0 . 1 0 .
  • Seite 24 MCBA-PArAMeter für den fAChMAnn pArAmetereinstellung: nur durch Eingabe des Codes zu verändern Werkseinstellung STEP Display Parameterbeschreibung HM 25 TC HM 35 TC HM 45 TC . 36 . 36 . 36 Erdgas Gebläsedrehzahl während der p. 28 Zündung [U/min. x 100] .
  • Seite 25 MCBA-PArAMeter für den fAChMAnn Werkseinstellung HM 70 TC HM 85 TC HM 120 TC HM 71 HM 101 HM 201 . 39 . 39 . 44 . 35 . 42 . 37 . 39 . 39 . 44 . 32 .
  • Seite 26 MCBA-PArAMeter für den fAChMAnn Werkseinstellung STEP Display Parameterbeschreibung HM 25 TC HM 35 TC HM 45 TC p. 41 . 00 . 00 . 00 Sperrzeit Brauchwasser [Sek. x 10,2]. p. 42 . 00 . 00 . 00 Brauchwasser Sperrzeit Heizung [Sek. x 10,2] p.
  • Seite 27 MCBA-PArAMeter für den fAChMAnn Werkseinstellung HM 70 TC HM 85 TC HM 120 TC HM 71 HM 101 HM 201 . 00 . 00 . 00 . 00 . 00 . 00 . 00 . 00 . 00 . 00 .
  • Seite 28 MCBA-PArAMeter für den fAChMAnn Werkseinstellung STEP Display Parameterbeschreibung HM 25 TC HM 35 TC HM 45 TC HM 70 TC HM 85 TC HM 120 TC HM 71 HM 101 HM 201 p. 84 . 80 . 80 . 80 .
  • Seite 29: Kommunikationsmodus (Mit Code)

    MCBA-PArAMeter für den fAChMAnn kommunikAtionsmodus (mit code): In diesem Modus wird die Kommunikation zwischen dem Kessel und dem Steuermodul angezeigt. MODE Display STEP Display Parameterbeschreibung Keine Kommunikation Kommunikation ausschließlich zwischen dem Kesselmodul und dem optionalen Steuermodul. Kommunikation zwischen allen angeschlossenen Geräten. Das Schnittstellenkit oder der programmierbare Raumthermostat sind optional erhältlich gebläsemodus (mit code): Dieser Modus zeigt die aktuelle Gebläsedrehzahl an.
  • Seite 30: Mcba-Sperr- Und Fehlercodes

    MCBA-SPeRR- unD FeHLeRCODeS liste der fehlercodes + mAssnAhmen Zur behebung [im fehlermodus] Wenn während des Gerätebetriebs ein Fehler auftritt, wird die Anlage gesperrt und das Display beginnt zu blinken. An der ersten Stelle des Displays wird ein „E“ oder „b“ angezeigt und die beiden folgenden Stellen zeigen den Code der betreffenden Störung an, wie in der folgenden Tabelle aufgeführt. Um das System zu entsperren: •...
  • Seite 31 MCBA-Sperr- und FehlerCodeS Codes Beschreibung der Störung Behebung der Störung E 15 Interner Fehler Wenn das Problem nach zwei RESET-Versuchen bestehen bleibt, MCBA auswechseln E 16 Interner Fehler Wenn das Problem nach zwei RESET-Versuchen bestehen bleibt, MCBA auswechseln E 17 Interner Fehler Wenn das Problem nach zwei RESET-Versuchen bestehen bleibt, MCBA auswechseln 1.
  • Seite 32 MCBA-Sperr- und FehlerCodeS Codes Beschreibung der Störung Behebung der Störung 1. Anschluss des NTC1 überprüfen E 3 1 Kurzschluss NTC1 2. Verkabelung des NTC1 überprüfen 3. Wenn das Problem bestehen bleibt, NTC1 auswechseln 1. Anschluss des NTC2 überprüfen E 32 Kurzschluss NTC2 2.
  • Seite 33 MCBA-Sperr- und FehlerCodeS Codes Beschreibung der Störung Behebung der Störung Der Luftdruckwächter ist geschlossen, wenn er geöffnet E 6 1 Luftdruckwächter prüfen sein sollte Wasserdruck Wasserdruck prüfen 1. Versorgungsspannung des MCBA prüfen. Falsche Gebläsedrehzahl beim Start 2. Wenn diese in Ordnung ist, Gebläse auswechseln E 83 Temperatur des Fühlers NTC6 zu hoch Dreiwegeventil oder Motor des Ventils prüfen...
